Vue éclatée réfrigérateur SHARP SJ-NBA31DHXPC-EU SJ-NBA31DHXPC

Découvrez la vue éclatée complète réfrigérateur SHARP SJ-NBA31DHXPC-EU SJ-NBA31DHXPC, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-NBA31DHXPC-EU SJ-NBA31DHXPC et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 5.43 €
SUPPORT Froid CONDENSEUR-TUYAU CONDENSEUR **208**
SUPPORT Froid CONDENSEUR-TUYAU CONDENSEUR **208**
Prix indicatif : 9.58 €
CHARNIERE Froid Supérieur
CHARNIERE Froid Supérieur
Position : 2
Prix indicatif : 15.83 €
VIS Froid FIXE SUPPORT Charnière Supérieur
VIS Froid FIXE SUPPORT Charnière Supérieur
Position : 5
Prix indicatif : 2.42 €
CHARNIERE Froid CENTRALE 473
CHARNIERE Froid CENTRALE 473
Position : 9
Prix indicatif : 13.9 €
BOUCHON Froid GRAND MODELE BLANC
BOUCHON Froid GRAND MODELE BLANC
Position : 12
Prix indicatif : 2.31 €
PIED Froid M8*35 NOIR
PIED Froid M8*35 NOIR
Position : 16
Prix indicatif : 3.05 €
BAC Froid GLACONS Blanc 18 VBE5849 99612935
BAC Froid GLACONS Blanc 18 VBE5849 99612935
Position : 18
Prix indicatif : 11.3 €
CLAYETTE Froid Congélateur Inférieur 373 426*214 3.2
CLAYETTE Froid Congélateur Inférieur 373 426*214 3.2
Position : 18
Prix indicatif : 22.79 €
CLAYETTE Froid VERRE 373 492*335*3.2
CLAYETTE Froid VERRE 373 492*335*3.2
Position : 37
Prix indicatif : 18.34 €
PROFIL Froid AVANT CLAYETTE Réfrigérateur 373
PROFIL Froid AVANT CLAYETTE Réfrigérateur 373
Position : 38
Prix indicatif : 9.44 €
PROTECTION Froid EQUERRE CLAYETTE ARRIERE GAUCHE OU DROITE
PROTECTION Froid EQUERRE CLAYETTE ARRIERE GAUCHE OU DROITE
Position : 38
Prix indicatif : 3.49 €
DESSUS Froid BAC LEGUMES 373 494*367
DESSUS Froid BAC LEGUMES 373 494*367
Position : 39
Prix indicatif : 29.07 €
PROFIL Froid AVANT DESSUS BAC LEGUMES 373
PROFIL Froid AVANT DESSUS BAC LEGUMES 373
Position : 40
Prix indicatif : 24.54 €
BAC Froid LEGUMES 373 TRANSPARENT GRIS VBE6243 99616392
BAC Froid LEGUMES 373 TRANSPARENT GRIS VBE6243 99616392
Position : 41
Prix indicatif : 47.06 €
CLAYETTE Froid 5 BOUTEILLES 373 en OPTION 495*333
CLAYETTE Froid 5 BOUTEILLES 373 en OPTION 495*333
Position : 71
Prix indicatif : 29.77 €
CACHE Froid VIS BANDEAU 2451S SW
CACHE Froid VIS BANDEAU 2451S SW
Position : 77
Prix indicatif : 5.23 €
CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120
CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120
Position : 89
Prix indicatif : 7.16 €
CACHE Froid GAUCHE 2451 GRIS VSG
CACHE Froid GAUCHE 2451 GRIS VSG
Position : 89
Prix indicatif : 2.24 €
SUPPORT Froid TUYAU DEGIVRAGE 653
SUPPORT Froid TUYAU DEGIVRAGE 653
Position : 132
Prix indicatif : 37.25 €
DOUILLE Froid Charnière GRIS CLAIR 345P
DOUILLE Froid Charnière GRIS CLAIR 345P
Position : 151
Prix indicatif : 5.59 €
BOUCHON Froid TROU CHARNIERE
BOUCHON Froid TROU CHARNIERE
Position : 152
Prix indicatif : 2.34 €
CACHE Froid TROU GRIS
CACHE Froid TROU GRIS
Position : 152
Prix indicatif : 3.82 €
PTC Froid Congélateur 373-RIO
PTC Froid Congélateur 373-RIO
Position : 153
Prix indicatif : 101.2 €
Porte Froid Réfrigérateur 373E-RIO-ARS
Porte Froid Réfrigérateur 373E-RIO-ARS
Position : 155
Prix indicatif : 82.85 €
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
Position : 159
Prix indicatif : 10.64 €
CACHE Froid VIS BANDEAU GRIS
CACHE Froid VIS BANDEAU GRIS
Position : 164
Prix indicatif : 2.35 €
MENTONNET Froid 373
MENTONNET Froid 373
Position : 171
Prix indicatif : 6.63 €
RENFORT Froid 473
RENFORT Froid 473
Position : 173
Prix indicatif : 10.29 €
BLOCAGE Froid PORTE Congélateur
BLOCAGE Froid PORTE Congélateur
Position : 174
Prix indicatif : 5.77 €
RENFORT Froid 473
RENFORT Froid 473
Position : 174
Prix indicatif : 5.27 €
BALCONNET Froid Supérieur OU CENTRAL 373 TRANSPARENT GRIS VBE6238 99611842 2
BALCONNET Froid Supérieur OU CENTRAL 373 TRANSPARENT GRIS VBE6238 99611842 2
Position : 175
Prix indicatif : 23.78 €
BALCONNET Froid CENTRAL REGLABLE TRANSPARENT GRIS VBE6240 99611844 1
BALCONNET Froid CENTRAL REGLABLE TRANSPARENT GRIS VBE6240 99611844 1
Position : 175
Prix indicatif : 24.11 €
GUIDE Froid DROIT BALCONNET CENTRAL 473 SW
GUIDE Froid DROIT BALCONNET CENTRAL 473 SW
Position : 175
Prix indicatif : 10.7 €
GUIDE Froid GAUCHE BALCONNET CENTRAL 473 SW
GUIDE Froid GAUCHE BALCONNET CENTRAL 473 SW
Position : 175
Prix indicatif : 8.87 €
BALCONNET Froid BOUTEILLES 373 TRANSPARENT GRIS VBE6239 99611843
BALCONNET Froid BOUTEILLES 373 TRANSPARENT GRIS VBE6239 99611843
Position : 177
Prix indicatif : 26.87 €
DOUILLE Froid Inférieur Porte Inférieur GRISE VBE1636 GRIS
DOUILLE Froid Inférieur Porte Inférieur GRISE VBE1636 GRIS
Position : 187
Prix indicatif : 6.38 €
DOUILLE Froid CHARNIERE 540CE NOIRE
DOUILLE Froid CHARNIERE 540CE NOIRE
Position : 189
Prix indicatif : 4.07 €
PLATINE Froid DISPLAY ARES
PLATINE Froid DISPLAY ARES
Position : 200
Prix indicatif : 112.77 €
CONDENSEUR Froid 60CM 34
CONDENSEUR Froid 60CM 34
Position : 201
Prix indicatif : 66.69 €
ENTRETOISE Froid NOIRE CONDENSEUR VBE374
ENTRETOISE Froid NOIRE CONDENSEUR VBE374
Position : 203
Prix indicatif : 2.48 €
VIS Froid 4.8*13
VIS Froid 4.8*13
Position : 205
Prix indicatif : 2.64 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.54 €
CABLE Froid ALIMENTATION 2.5m 3*0.75 AVEC COSSES
CABLE Froid ALIMENTATION 2.5m 3*0.75 AVEC COSSES
Position : 210
Prix indicatif : 10.43 €

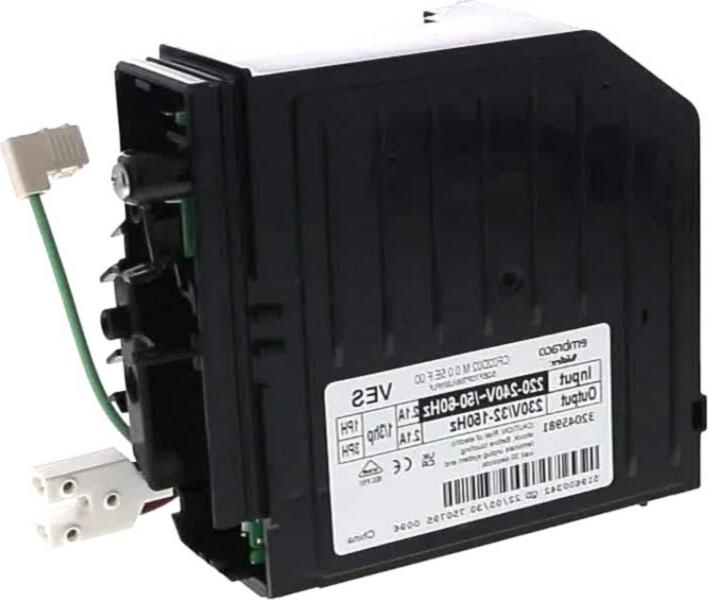

RELAIS Froid VESG7C INVERTER EMBRACO CF02D02M005EF00
RELAIS Froid VESG7C INVERTER EMBRACO CF02D02M005EF00
Position : 211
Prix indicatif : 120.82 €
BAC Froid DEGIVRAGE 383 H=70mm VBE7758 99616326 +SPIRE
BAC Froid DEGIVRAGE 383 H=70mm VBE7758 99616326 +SPIRE
Position : 214
Prix indicatif : 25.62 €
DESHYDRATEUR Froid 7.5G
DESHYDRATEUR Froid 7.5G
Position : 215
Prix indicatif : 15.04 €
FIXATION Froid COMPRESSEUR 3200
FIXATION Froid COMPRESSEUR 3200
Position : 216
Prix indicatif : 4.01 €
COMPRESSEUR Froid VESG7C
COMPRESSEUR Froid VESG7C
Position : 217
Prix indicatif : 205.42 €
SUPPORT Froid COMPRESSEUR BASE ROUES NOIRES
SUPPORT Froid COMPRESSEUR BASE ROUES NOIRES
Position : 218
Prix indicatif : 30.01 €
BASE Froid SUPPORT COMPRESSEUR
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 44.14 €
CABLE Froid MASSE
CABLE Froid MASSE
Position : 219
Prix indicatif : 6.34 €
VIS Froid
VIS Froid
Position : 224
Prix indicatif : 2.72 €
ROUE Froid CHASSIS NOIRE
ROUE Froid CHASSIS NOIRE
Position : 227
Prix indicatif : 4.05 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 4.78 €

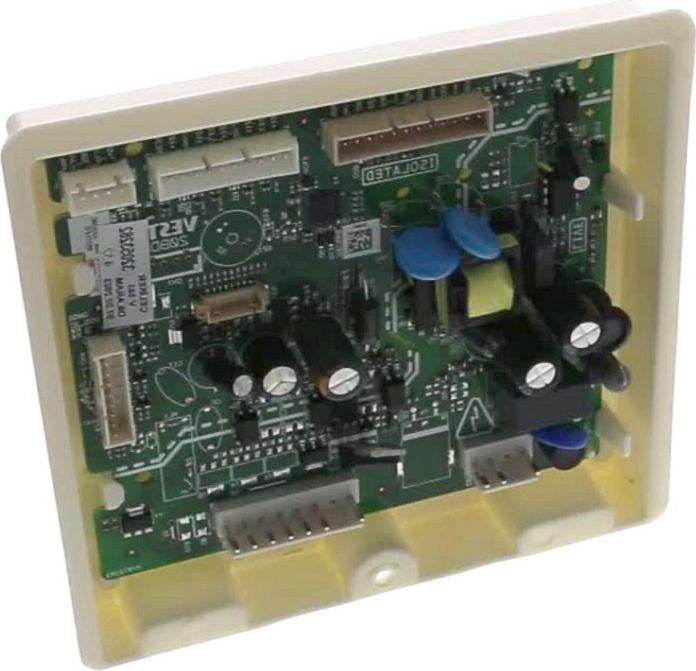

PLATINE Froid 383E BDA67 TI V583-23840020
PLATINE Froid 383E BDA67 TI V583-23840020
Position : 237
Prix indicatif : 71.66 €
CACHE Froid PLATINE BEIGE
CACHE Froid PLATINE BEIGE
Position : 244
Prix indicatif : 13.85 €
ROUE Froid GLISSIERE COTE BAC
ROUE Froid GLISSIERE COTE BAC
Position : 333
Prix indicatif : 5.53 €

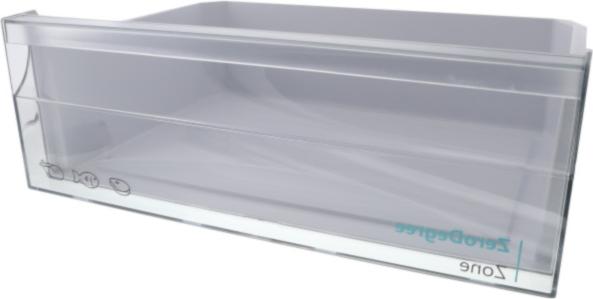

BAC Froid LEGUMES Supérieur OU 0°C 373 TRANSPARENT GRIS VBE6241 99616390
BAC Froid LEGUMES Supérieur OU 0°C 373 TRANSPARENT GRIS VBE6241 99616390
Position : 339
Prix indicatif : 52.53 €
Evaporateur Froid Congélateur 373-383 RESISTANCE CONNECTEUR DOUBLE
Evaporateur Froid Congélateur 373-383 RESISTANCE CONNECTEUR DOUBLE
Position : 401
Prix indicatif : 123.12 €
FOND Froid Congélateur 373 ENSEMBLE
FOND Froid Congélateur 373 ENSEMBLE
Position : 408
Prix indicatif : 62.4 €
FOND Froid Réfrigérateur 373 VBE6372 CDFAN
FOND Froid Réfrigérateur 373 VBE6372 CDFAN
Position : 428
Prix indicatif : 48.69 €
MOTEUR Froid VENTILATEUR 12V 1.38W EFA0301S3-1B01U-AA9 SUNON ROND
MOTEUR Froid VENTILATEUR 12V 1.38W EFA0301S3-1B01U-AA9 SUNON ROND
Position : 431
Prix indicatif : 27.07 €
MOTEUR Froid VENTILATEUR DC 12V 0.16A 92*92*25 DFL9025S CARRE
MOTEUR Froid VENTILATEUR DC 12V 0.16A 92*92*25 DFL9025S CARRE
Position : 431
Prix indicatif : 31.65 €
SUPPORT Froid MOTEUR Ventilation Réfrigérateur 916
SUPPORT Froid MOTEUR Ventilation Réfrigérateur 916
Position : 432
Prix indicatif : 14.55 €
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
Position : 433
Prix indicatif : 16.83 €
SONDE Froid KIT REMPLACEMENT pos 434 2.7Kohms(19°c)
SONDE Froid KIT REMPLACEMENT pos 434 2.7Kohms(19°c)
Position : 434
Prix indicatif : 19.72 €
CACHE Froid VIS 640 SW
CACHE Froid VIS 640 SW
Position : 449
Prix indicatif : 2.16 €
JOINT Froid Congélateur 373 383 374 GRIS 707*577
JOINT Froid Congélateur 373 383 374 GRIS 707*577
Position : 459
Prix indicatif : 40.52 €
JOINT Froid Réfrigérateur 373 374 GRIS 995*577
JOINT Froid Réfrigérateur 373 374 GRIS 995*577
Position : 460
Prix indicatif : 42.28 €
SONDE Froid DEGIVRAGE + FUSIBLE
SONDE Froid DEGIVRAGE + FUSIBLE
Position : 499
Prix indicatif : 24.71 €
CACHE Froid TROU CENTRAL Blanc
CACHE Froid TROU CENTRAL Blanc
Position : 505
Prix indicatif : 2.44 €
RESISTANCE Froid Evaporateur 373 124W CONNECTEUR DOUBLE
RESISTANCE Froid Evaporateur 373 124W CONNECTEUR DOUBLE
Position : 533
Prix indicatif : 42.52 €
CACHE Froid SONDE
CACHE Froid SONDE
Position : 545
Prix indicatif : 10.79 €
CACHE Froid SONDE 473 SW
CACHE Froid SONDE 473 SW
Position : 624
Prix indicatif : 8.17 €
CHARNIERE Froid Inférieur 373
CHARNIERE Froid Inférieur 373
Position : 641
Prix indicatif : 17.63 €
PLATINE Froid ILS DETECTEUR PORTE + CACHE
PLATINE Froid ILS DETECTEUR PORTE + CACHE
Position : 654
Prix indicatif : 17.93 €
CACHE Froid Supérieur DROIT 373 GRIS
CACHE Froid Supérieur DROIT 373 GRIS
Position : 695
Prix indicatif : 8.37 €
CACHE Froid Supérieur GAUCHE 373 GRIS
CACHE Froid Supérieur GAUCHE 373 GRIS
Position : 696
Prix indicatif : 7.89 €
TIROIR Froid Congélateur Inférieur 373 VBE6248 99611892 + FACADE TRANSPARENT GRIS
TIROIR Froid Congélateur Inférieur 373 VBE6248 99611892 + FACADE TRANSPARENT GRIS
Position : 722
Prix indicatif : 37.37 €
TIROIR Froid CENTRAL 373 TRANSPARENT GRIS VBE6246 99615863
TIROIR Froid CENTRAL 373 TRANSPARENT GRIS VBE6246 99615863
Position : 725
Prix indicatif : 36.3 €
TIROIR Froid Supérieur 373 TRANSPARENT GRIS VBE6246 99611850
TIROIR Froid Supérieur 373 TRANSPARENT GRIS VBE6246 99611850
Position : 725
Prix indicatif : 40.47 €
RAIL Froid DROIT 373 VBE6244 99611848
RAIL Froid DROIT 373 VBE6244 99611848
Position : 726
Prix indicatif : 16.96 €
RAIL Froid GAUCHE 373 VBE6244 99611848
RAIL Froid GAUCHE 373 VBE6244 99611848
Position : 727
Prix indicatif : 15.38 €
PLAFONNIER Froid OPAQUE + 6 LEDS 12V cw44/2018-icm-1
PLAFONNIER Froid OPAQUE + 6 LEDS 12V cw44/2018-icm-1
Position : 735
Prix indicatif : 17.4 €
PLAFONNIER Froid LED 319 OPAQUE
PLAFONNIER Froid LED 319 OPAQUE
Position : 737
Prix indicatif : 12.14 €
LAMPE Froid 6 LED 129*8mm 12V BDL3(H)
LAMPE Froid 6 LED 129*8mm 12V BDL3(H)
Position : 738
Prix indicatif : 12.51 €
RAIL Froid GAUCHE 373 VBE6245 1 99621922
RAIL Froid GAUCHE 373 VBE6245 1 99621922
Position : 753
Prix indicatif : 9.62 €
RAIL Froid DROIT 373 Blanc VBE6245 1 99621922 right
RAIL Froid DROIT 373 Blanc VBE6245 1 99621922 right
Position : 754
Prix indicatif : 8.19 €
AMORTISSEUR Froid COMPRESSEUR
AMORTISSEUR Froid COMPRESSEUR
Position : 1026
Prix indicatif : 2.36 €
