Vue éclatée réfrigérateur SHARP SJ-TA03ITXLF-EU SJ-TA03ITXLF
Découvrez la vue éclatée complète réfrigérateur SHARP SJ-TA03ITXLF-EU SJ-TA03ITXLF, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-TA03ITXLF-EU SJ-TA03ITXLF et éviter les pannes imprévues. 90 pièces référencées.

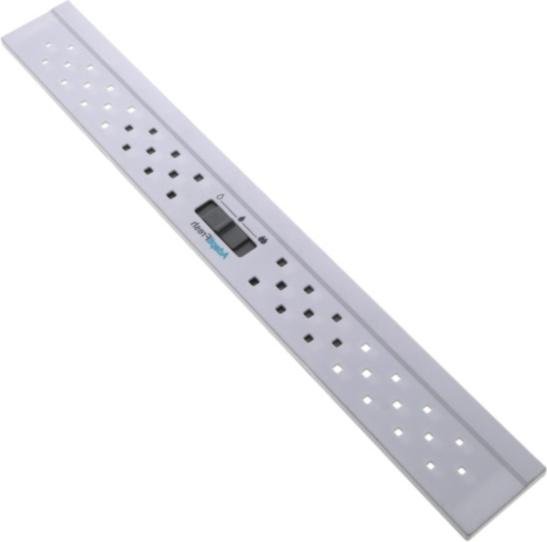

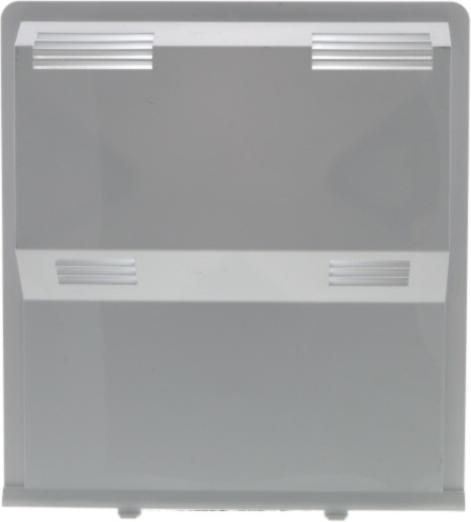

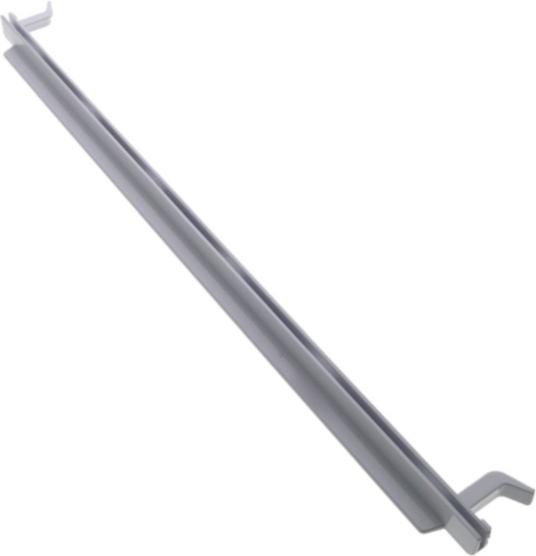

Cette vue éclatée SHARP SJ-TA03ITXLF-EU SJ-TA03ITXLF référence 90 pièces détachées, dont indicateur froid zone 0-4°c, rondelle froid blanc epaisseur 0.7mm, notice froid utilisation, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : MANETTE Froid THERMOSTAT 319 SW (repère 29, 11.55 €) · BOITIER Froid THERMOSTAT 319 VBE7756 99604842 (repère 112, 12.24 €) · SUPPORT Froid THERMOSTAT VBE4149 (repère 115, 5.97 €) · RELAIS Froid Démarrage+thermique PZ75H1C (repère 211, 31.17 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

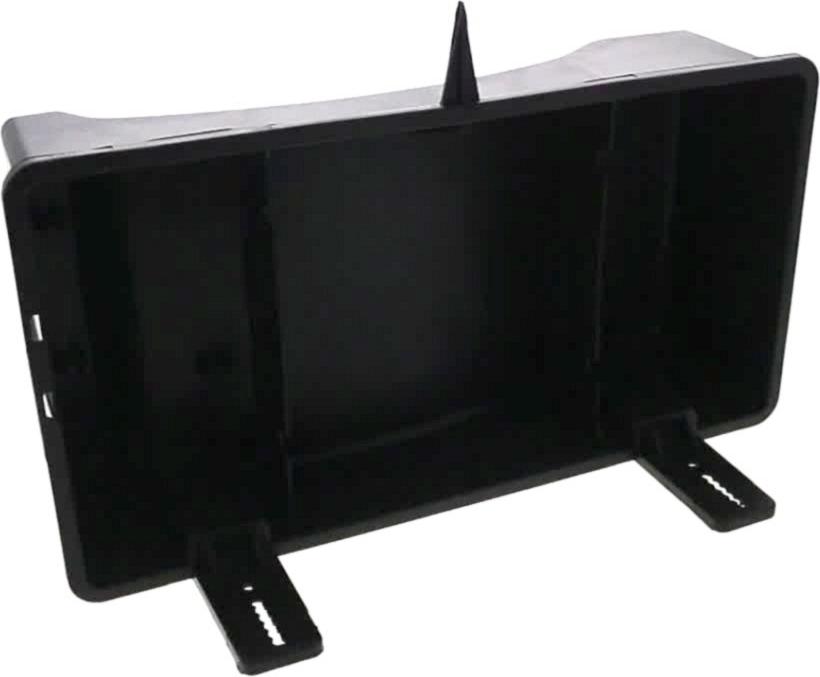

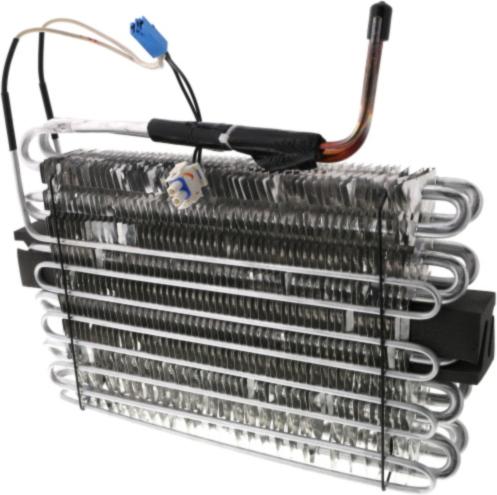

Sur cette vue : BAC Froid EAU DEGIVRAGE 345 640 h=85mm (repère 214, 13.18 €) · Evaporateur Froid Congélateur + RESISTANCE 273 (repère 400, 83.66 €) · TURBINE Froid MOTEUR VENTILATEUR 473 120mm SENS ANTI-HORAIRE CCW (repère 409, 11.16 €) · MOTEUR Froid VENTILATEUR DC 12V NMB 09225SS-12K-FA NIDEC T92T12MS5A7-51 0.09A (repère 431, 28.5 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid MOTEUR VENTILATEUR 473 120mm SENS ANTI-HORAIRE CCW (repère 409, 11.16 €) · Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173 (repère 411, 8.28 €) · MOTEUR Froid VENTILATEUR DC 12V NMB 09225SS-12K-FA NIDEC T92T12MS5A7-51 0.09A (repère 431, 28.5 €) · MOTEUR Froid VENTILATEUR DC 12V 0.16A RDL9025S-X CARRE XFAN (repère 431, 29.83 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur 54CM (repère 2, 12.44 €) · CHARNIERE Froid CENTRALE 54cm (repère 9, 11.5 €) · CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120 (repère 89, 7.21 €) · DOUILLE Froid Charnière GRIS CLAIR 345P (repère 151, 5.6 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Froid THERMOSTAT 319 SW (repère 29, 11.55 €) · BOITIER Froid THERMOSTAT 319 VBE7756 99604842 (repère 112, 12.24 €) · SUPPORT Froid THERMOSTAT VBE4149 (repère 115, 5.97 €) · Porte Froid Congélateur 273MGK-ERA JOINT GRIS BND (repère 153, 89.67 €) · JOINT Froid Congélateur 273 GRIS (repère 459, 30.82 €) · JOINT Froid Réfrigérateur 273 GRIS 1070*522 (repère 460, 47.52 €) · SONDE Froid DEGIVRAGE + FUSIBLE (repère 499, 23.76 €) · PLATINE Froid THERMOSTAT 343M R14 V29.45.50-23684246 (repère 623, 40.45 €)
