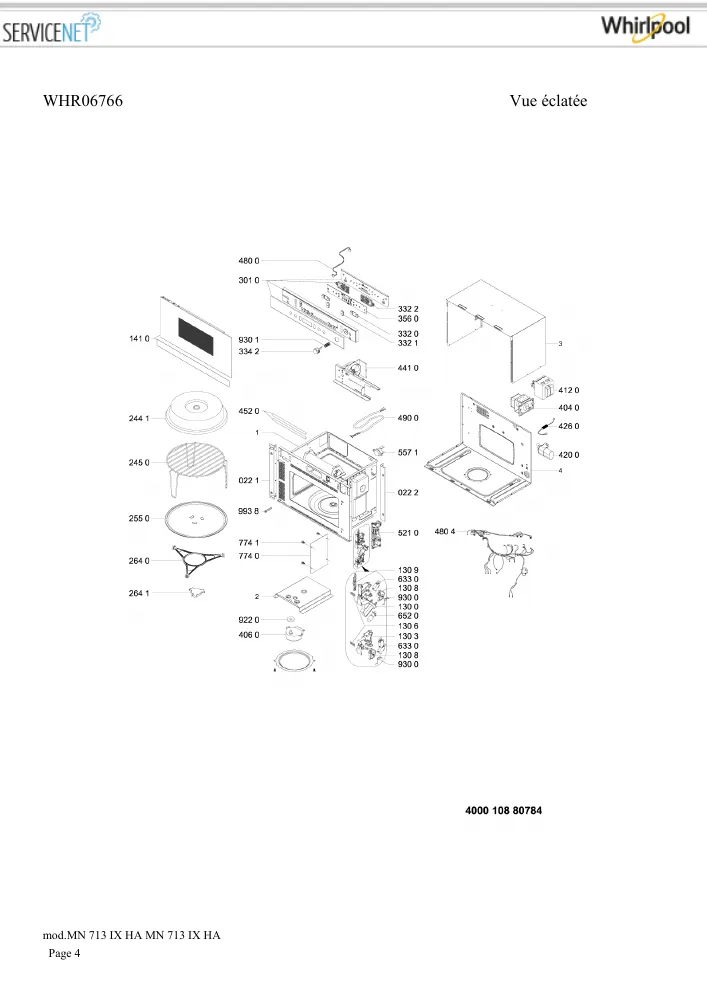

Vue éclatée micro-ondes HOTPOINT-ARISTON MN713IXHA 096652
Découvrez la vue éclatée complète micro-ondes HOTPOINT-ARISTON MN713IXHA 096652, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes HOTPOINT-ARISTON MN713IXHA 096652 et éviter les pannes imprévues. 20 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON MN713IXHA 096652 référence 20 pièces détachées, dont support micro onde interrupteur, gache micro onde porte, plateau micro onde verre 250mm, avec leur position sur le schéma constructeur.
Réparer son micro-ondes HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus
Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.
Sur cette vue : MAGNETRON Micro onde 2M253H TOSHIBA (FIXATION AVEC VIS COSSES MEME SENS) (repère 4040, 132.49 €) · TRANSFORMATEUR Hotte (repère 4120, 182.35 €) · CONDENSATEUR Micro onde HT 1,05uf 2100V (repère 4200, 19.59 €) · DIODE Micro onde HT (repère 4260, 15.84 €).
Plateau, porte et sécurités
Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.
Sur cette vue : PLATEAU Micro onde VERRE 250mm (repère 2550, 63.41 €) · SUPPORT Micro onde PLATEAU (repère 2640, 33.36 €) · AXE Micro onde PLATEAU (repère 2641, 27.62 €) · MOTEUR Micro onde ENTRAINEUR PLATEAU TYJ50-8A7F Hotte AXE 9.14 AXE 5 (repère 4060, 33.78 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Micro onde HT 1,05uf 2100V (repère 4200, 19.59 €) · THERMOSTAT Micro onde 130°C (repère 5571, 52.75 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
