Vue éclatée réfrigérateur SHARP SJ-NBA11DMXRC-EU SJ-NBA11DMXRC
Découvrez la vue éclatée complète réfrigérateur SHARP SJ-NBA11DMXRC-EU SJ-NBA11DMXRC, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-NBA11DMXRC-EU SJ-NBA11DMXRC et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SHARP SJ-NBA11DMXRC-EU SJ-NBA11DMXRC référence 90 pièces détachées, dont indicateur froid zone 0-4°c, notice froid utilisation, rondelle froid blanc epaisseur 0.7mm, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : RELAIS Froid VESG7C INVERTER EMBRACO CF02D02M005EF00 (repère 211, 122.11 €) · BAC Froid DEGIVRAGE VCC FIXATION SUR COMPRESSEUR (repère 214, 14.35 €) · FIXATION Froid COMPRESSEUR 3200 (repère 216, 3.39 €) · COMPRESSEUR Froid INVERTER VTN1111Y (repère 217, 158.06 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SUPPORT Froid TUYAU DEGIVRAGE 653 (repère 132, 44.08 €) · BAC Froid DEGIVRAGE VCC FIXATION SUR COMPRESSEUR (repère 214, 14.35 €) · Evaporateur Froid Congélateur 373-383 RESISTANCE CONNECTEUR SIMPLE (repère 401, 51.94 €) · MOTEUR Froid VENTILATEUR 12V 1.38W EFA0301S3-1B01U-AA9 SUNON ROND (repère 431, 30.7 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR 12V 1.38W EFA0301S3-1B01U-AA9 SUNON ROND (repère 431, 30.7 €) · MOTEUR Froid VENTILATEUR 12V DC NIDEC DJF92T7AS6-S07E28 0.065A CARRE (repère 431, 31.69 €) · MOTEUR Froid VENTILATEUR DC 12V 0.16A 92*92*25 DFL9025S CARRE (repère 431, 27.57 €) · SUPPORT Froid MOTEUR Ventilation Réfrigérateur 916 (repère 432, 12.78 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

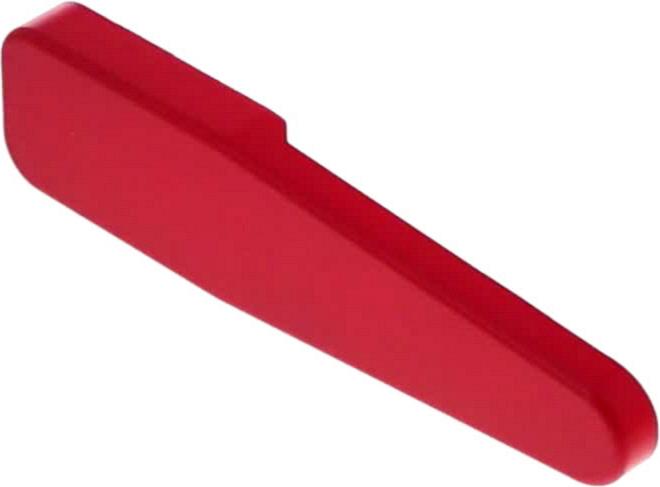

Sur cette vue : CHARNIERE Froid Supérieur 54CM (repère 2, 13.59 €) · VIS Froid FIXE SUPPORT Charnière Supérieur (repère 5, 2.43 €) · CHARNIERE Froid CENTRALE 473 (repère 9, 14.09 €) · CACHE Froid CHARNIERE Supérieur ROUGE (repère 89, 10.54 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid Congélateur 373 383 374 SW 708*578 (repère 460, 27.95 €) · SONDE Froid DEGIVRAGE + FUSIBLE (repère 499, 28.87 €) · AMORTISSEUR Froid COMPRESSEUR (repère 1026, 2.24 €)
