Vue éclatée réfrigérateur SHARP SJ-BA31DHXAE-EU SJ-BA31DHXAE
Découvrez la vue éclatée complète réfrigérateur SHARP SJ-BA31DHXAE-EU SJ-BA31DHXAE, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-BA31DHXAE-EU SJ-BA31DHXAE et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 5.53 €
NOTICE Froid UTILISATION
Prix indicatif : 10.27 €
CHARNIERE Froid Supérieur
Position : 2
Prix indicatif : 14.73 €
CHARNIERE Froid CENTRALE 473
Position : 9
Prix indicatif : 14.97 €
BOUCHON Froid GRAND MODELE BLANC
Position : 12
Prix indicatif : 2.31 €
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 8.41 €
BAC Froid GLACONS Blanc 18 VBE5849 99612935
Position : 18
Prix indicatif : 11.02 €
CLAYETTE Froid Congélateur Inférieur 373 426*214 3.2
Position : 18
Prix indicatif : 22.81 €
CLAYETTE Froid Congélateur Supérieur 373 426*295 3.2
Position : 18
Prix indicatif : 21.61 €
CACHE Froid VIS BOITE Thermostat
Position : 31
Prix indicatif : 2.6 €
CLAYETTE Froid Réfrigérateur VERRE 373 492*335*3.2
Position : 37
Prix indicatif : 23.06 €
CLAYETTE Froid 1/2 AVANT 373 485*167
Position : 37
Prix indicatif : 20.06 €
CLAYETTE Froid 1/2 ARRIERE 373 485*167
Position : 37
Prix indicatif : 21.44 €
PROFIL Froid AVANT CLAYETTE INOX Réfrigérateur 366 492mm Ep6.2mm
Position : 38
Prix indicatif : 12.22 €
SUPPORT Froid DROIT CLAYETTE 373 SNW
Position : 38
Prix indicatif : 18.21 €
SUPPORT Froid GAUCHE CLAYETTE 373 SNW
Position : 38
Prix indicatif : 18.62 €
DESSUS Froid BAC LEGUMES 373 496*412
Position : 39
Prix indicatif : 30.7 €
PROFIL Froid AERATION DESUS BAC LEGUMES 373
Position : 40
Prix indicatif : 13.84 €
CLAYETTE Froid 5 BOUTEILLES 373 en OPTION 495*335
Position : 71
Prix indicatif : 27.95 €
CACHE Froid VIS BANDEAU 2451S SW
Position : 77
Prix indicatif : 4.69 €
CACHE Froid CHARNIERE Supérieur NOIR
Position : 89
Prix indicatif : 6.35 €
CACHE Froid TROU CHARNIERE 2451 NOIR
Position : 89
Prix indicatif : 3.76 €
DOUILLE Froid Charnière Gauche MENTONNET 345P Blanc
Position : 151
Prix indicatif : 4.96 €
DOUILLE Froid Charnière GRIS FONCE 345P
Position : 151
Prix indicatif : 5.14 €
CACHE Froid TROU NOIR
Position : 152
Prix indicatif : 3.86 €
Porte Froid Congélateur 373RIO
Position : 153
Prix indicatif : 110.55 €
Porte Froid Réfrigérateur 373E-RIO
Position : 155
Prix indicatif : 154.02 €
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
Position : 159
Prix indicatif : 9.69 €
CACHE Froid VIS POIGNEE NOIR
Position : 164
Prix indicatif : 2.45 €
MENTONNET Froid 373
Position : 171
Prix indicatif : 8.34 €
RENFORT Froid 473
Position : 173
Prix indicatif : 9.43 €
BLOCAGE Froid PORTE Congélateur
Position : 174
Prix indicatif : 5.11 €
RENFORT Froid 473
Position : 174
Prix indicatif : 5.47 €
BALCONNET Froid Supérieur OU CENTRAL 373 TRANSPARENT GRIS VBE6238 99611842 2
Position : 175
Prix indicatif : 26.44 €
BALCONNET Froid CENTRAL REGLABLE TRANSPARENT GRIS VBE6240 99611844 1
Position : 175
Prix indicatif : 24.29 €
BALCONNET Froid CENTRAL REGLABLE TRANSPARENT GRIS VBE6240 99611844 1
Position : 175
Prix indicatif : 23.25 €
GUIDE Froid DROIT BALCONNET CENTRAL 473 SW
Position : 175
Prix indicatif : 10.03 €
BALCONNET Froid BOUTEILLES 373 TRANSPARENT GRIS VBE6239 99611843
Position : 177
Prix indicatif : 27.99 €
DOUILLE Froid CHARNIERE GRISE VBE1636
Position : 187
Prix indicatif : 2.36 €
DOUILLE Froid CHARNIERE 540CE NOIRE
Position : 189
Prix indicatif : 3.82 €
PLATINE Froid DISPLAY ARES
Position : 200
Prix indicatif : 97.09 €
CONDENSEUR Froid 345 D50
Position : 201
Prix indicatif : 40.85 €
ENTRETOISE Froid BLANCHE ESPACEMENT VBE374
Position : 203
Prix indicatif : 2.4 €
VIS Froid 4.8*13
Position : 205
Prix indicatif : 2.85 €
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.66 €
SUPPORT Froid
Position : 208
Prix indicatif : 2.49 €
CABLE Froid ALIMENTATION 2.5m 3*0.75 AVEC COSSES
Position : 210
Prix indicatif : 9.64 €

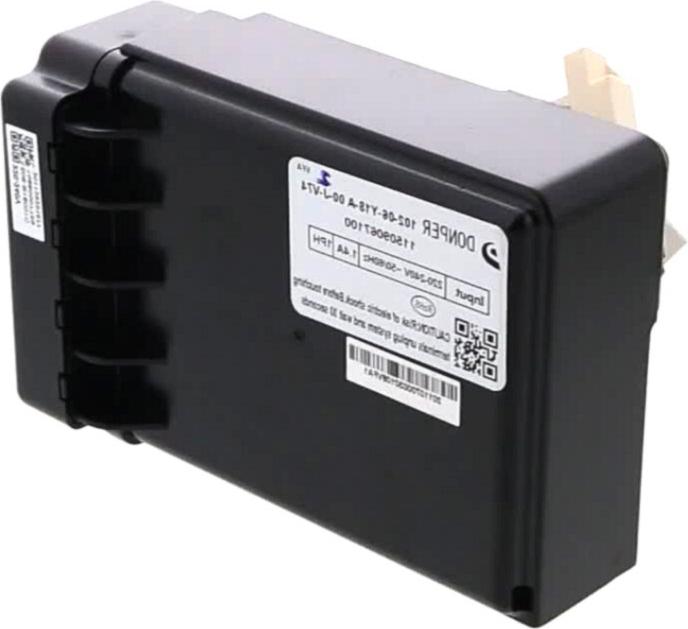

RELAIS Froid VFA090CY1 PLATINE INVERTER 102-06-Y18-A 00-J-V74
Position : 211
Prix indicatif : 120.67 €
DESHYDRATEUR Froid 7.5G
Position : 215
Prix indicatif : 14.12 €
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 41.16 €
COMPRESSEUR Froid VFA090CY1 VCC
Position : 217
Prix indicatif : 159.12 €
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 31.74 €
SUPPORT Froid COMPRESSEUR BASE
Position : 218
Prix indicatif : 28.98 €
TUYAU Froid
Position : 225
Prix indicatif : 6.63 €
ROUE Froid ARRIERE BLANCHE
Position : 227
Prix indicatif : 6.08 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 4.96 €
PLATINE Froid ARRIERE 373E V27-23665100
Position : 237
Prix indicatif : 103.64 €
CACHE Froid PLATINE BEIGE
Position : 244
Prix indicatif : 15.37 €
ROUE Froid GLISSIERE COTE BAC
Position : 333
Prix indicatif : 6.35 €
Evaporateur Froid Congélateur 373
Position : 401
Prix indicatif : 72.97 €
FOND Froid Congélateur 373 SW VBE6255 99611898
Position : 408
Prix indicatif : 38.28 €
TURBINE Froid MOTEUR VENTILATEUR 473 120mm SENS ANTI-HORAIRE CCW
Position : 409
Prix indicatif : 11.72 €
CLIPS Froid TURBINE Ventilation Congélateur
Position : 410
Prix indicatif : 2.34 €
Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173
Position : 411
Prix indicatif : 7.76 €
MOTEUR Froid Ventilation Congélateur BG2012 55310.08460 1.4W SENS ANTI-HORAIRE CCW
Position : 413
Prix indicatif : 70.6 €

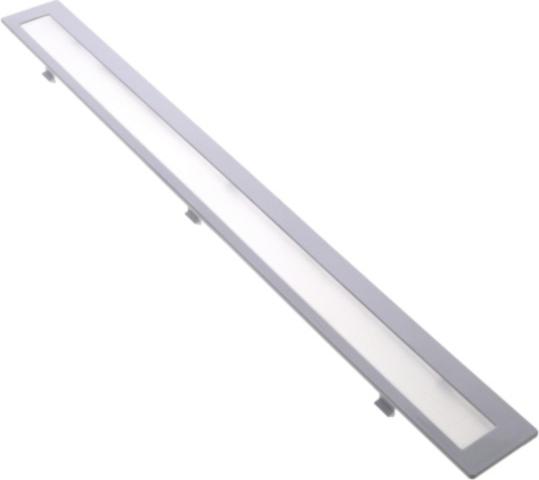

PLAFONNIER Froid + 12LEDS 373 GAUCHE SW DIF
Position : 421
Prix indicatif : 16.88 €
PLAFONNIER Froid LED 373 TRANSPARENT
Position : 421
Prix indicatif : 7.62 €
FOND Froid Réfrigérateur 373 VBE6372
Position : 428
Prix indicatif : 49.53 €
MOTEUR Froid VENTILATEUR DC 12V NMB 09225SS-12K-FA NIDEC T92T12MS5A7-51 0.09A
Position : 431
Prix indicatif : 26.52 €
SUPPORT Froid MOTEUR Ventilation Réfrigérateur 916
Position : 432
Prix indicatif : 12.9 €
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
Position : 433
Prix indicatif : 19.17 €
SONDE Froid KIT REMPLACEMENT pos 434 2.7Kohms(19°c)
Position : 434
Prix indicatif : 19.46 €
CACHE Froid VIS 640 SW
Position : 449
Prix indicatif : 2.3 €
JOINT Froid Congélateur 373 374 383 NOIR
Position : 459
Prix indicatif : 45.39 €
JOINT Froid Réfrigérateur 373 374 NOIR
Position : 460
Prix indicatif : 46.39 €
SONDE Froid DEGIVRAGE + FUSIBLE
Position : 499
Prix indicatif : 27.08 €
RESISTANCE Froid Evaporateur 373 124W CONNECTEUR DOUBLE
Position : 533
Prix indicatif : 39.87 €
CACHE Froid SONDE 473 SW
Position : 624
Prix indicatif : 7.48 €
JOINT Froid MOTEUR VENTILATEUR 412-626
Position : 626
Prix indicatif : 4.96 €
CHARNIERE Froid Inférieur 373
Position : 641
Prix indicatif : 15.46 €
CACHE Froid DROIT PORTE 373 NOIR
Position : 695
Prix indicatif : 8.38 €
CACHE Froid GAUCHE PORTE 373 NOIR
Position : 696
Prix indicatif : 9.03 €
TIROIR Froid Congélateur Inférieur 373 VBE6248 99611892 + FACADE TRANSPARENT GRIS
Position : 722
Prix indicatif : 39.29 €
TIROIR Froid CENTRAL 373 TRANSPARENT GRIS VBE6246 99615863
Position : 725
Prix indicatif : 37.89 €
TIROIR Froid Supérieur 373 TRANSPARENT GRIS VBE6246 99611850
Position : 725
Prix indicatif : 40.29 €
RAIL Froid DROIT 373 VBE6244 99611848
Position : 726
Prix indicatif : 16.46 €
RAIL Froid GAUCHE 373 VBE6244 99611848
Position : 727
Prix indicatif : 18.74 €
RAIL Froid GAUCHE 373 VBE6245 99611849 SOL
Position : 753
Prix indicatif : 14.7 €
RAIL Froid DROIT 373 Blanc
Position : 754
Prix indicatif : 15.58 €
AMORTISSEUR Froid COMPRESSEUR
Position : 1026
Prix indicatif : 2.46 €
