Vue éclatée réfrigérateur SHARP SJ-PT640R-BE SJ.PT640R.BE SJPT640RBE
Découvrez la vue éclatée complète réfrigérateur SHARP SJ-PT640R-BE SJ.PT640R.BE SJPT640RBE, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-PT640R-BE SJ.PT640R.BE SJPT640RBE et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SHARP SJ-PT640R-BE SJ.PT640R.BE SJPT640RBE référence 90 pièces détachées, dont kit froid inversion gauche porte, interrupteur de porte, resistance froid degivrage, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : THERMOSTAT Froid CLAPET (APRES SERIE E1112xxxxx) (repère 1, 68.65 €) · RELAIS Froid Démarrage 220MD 2 cosses (repère 1, 22.83 €) · KLIXON PROTECTION (repère 1, 52.91 €) · CONDENSATEUR DEMARRAGE COMPRESSEUR 5UF (repère 1, 22.3 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : RESISTANCE Froid DEGIVRAGE (repère 1, 97.64 €) · MOTEUR Froid VENTILATEUR (repère 1, 96 €) · SONDE DEGIVRAGE (repère 1, 65.77 €) · CACHE RESISTANCE (repère 2, 54.14 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR (repère 1, 96 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : KIT Froid INVERSION GAUCHE PORTE (repère 0, 51.31 €) · INTERRUPTEUR DE PORTE (repère 1, 18.23 €) · CACHE Froid CHARNIERE DROIT (repère 2, 13.53 €) · CACHE Froid CHARNIERE GAUCHE (repère 2).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

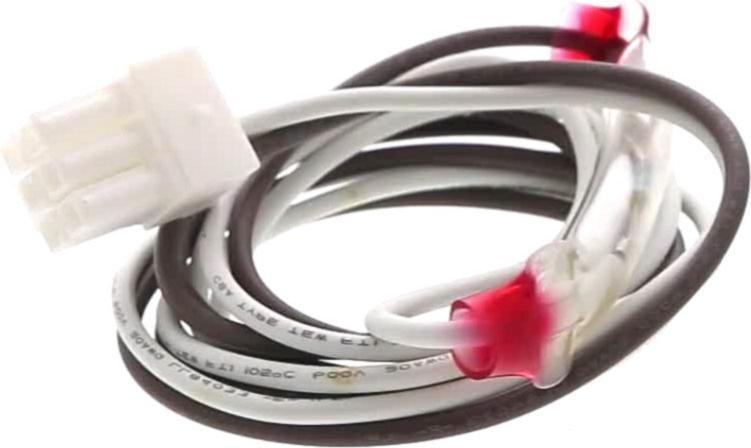

FUSIBLE Froid (repère 1, 18.48 €) · THERMOSTAT Froid CLAPET (APRES SERIE E1112xxxxx) (repère 1, 68.65 €) · KLIXON PROTECTION (repère 1, 52.91 €) · CONDENSATEUR DEMARRAGE COMPRESSEUR 5UF (repère 1, 22.3 €) · JOINT (repère 2, 17.27 €) · JOINT Froid Congélateur (repère 3, 68.74 €) · JOINT Froid (repère 3)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
