Vue éclatée réfrigérateur SHARP SJ-RA10RMXB3-EU SJ-RA10RMXB3
Découvrez la vue éclatée complète réfrigérateur SHARP SJ-RA10RMXB3-EU SJ-RA10RMXB3, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-RA10RMXB3-EU SJ-RA10RMXB3 et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 5.16 €
CHARNIERE Froid Supérieur DROITE 260B
Position : 3
Prix indicatif : 11.97 €
CHARNIERE Froid Supérieur GAUCHE 260B
Position : 4
Prix indicatif : 12.63 €
VIS Froid ST 4.2*13 YSB-C
Position : 8
Prix indicatif : 2.43 €
CHARNIERE Froid CENTRALE 345 RV
Position : 9
Prix indicatif : 13.24 €
BOUCHON Froid GRAND MODELE BLANC
Position : 12
Prix indicatif : 2.49 €
CHARNIERE Froid Inférieur 345RETRO
Position : 15
Prix indicatif : 17.89 €
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 8.13 €
BAC Froid GLACONS Blanc 18 VBE5849 99612935
Position : 18
Prix indicatif : 9.64 €
CLAYETTE Froid Congélateur Inférieur 373 426*214 3.2
Position : 18
Prix indicatif : 20.18 €
CLAYETTE Froid Congélateur Supérieur 373 426*295 3.2
Position : 18
Prix indicatif : 21.32 €
CLAYETTE Froid Réfrigérateur VERRE 373 492*335*3.2
Position : 37
Prix indicatif : 25.3 €
PROFIL Froid AVANT CLAYETTE INOX Réfrigérateur 366 492mm Ep7mm
Position : 38
Prix indicatif : 12.39 €
PROFIL Froid AVANT CLAYETTE INOX Réfrigérateur 366 492mm Ep6.2mm
Position : 38
Prix indicatif : 11.86 €
DESSUS Froid BAC LEGUMES 383 497*415
Position : 39
Prix indicatif : 27.17 €
DESSUS Froid TOP 373 (délai 2 mois)
Position : 48
Prix indicatif : 100.64 €
SUPPORT Froid PLINTHE SW
Position : 58
Prix indicatif : 5.37 €
PLINTHE Froid 345RETRO NOIRE
Position : 60
Prix indicatif : 34.19 €
VIS Froid 40*14 INOX
Position : 70
Prix indicatif : 2.28 €
CLAYETTE Froid 5 BOUTEILLES 373 en OPTION 495*335
Position : 71
Prix indicatif : 31.19 €
CACHE Froid VIS BANDEAU 2451S SW
Position : 77
Prix indicatif : 4.6 €
CACHE Froid CHARNIERE 640P NOIR
Position : 78
Prix indicatif : 11 €
VIS Froid 40*14 INOX
Position : 131
Prix indicatif : 2.93 €
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
Position : 135
Prix indicatif : 2.33 €
DOUILLE Froid Charnière GRIS FONCE 345P
Position : 151
Prix indicatif : 5.28 €
CACHE Froid TROU NOIR
Position : 152
Prix indicatif : 3.67 €
BOUCHON Froid TROU CHARNIERE
Position : 152
Prix indicatif : 2.28 €
Porte Froid Congélateur 373RTR NOIRE (délais 2 mois)
Position : 153
Prix indicatif : 219.84 €
Porte Froid Congélateur 373M-RTR-CRV NOIRE (délais 2 mois)
Position : 155
Prix indicatif : 266.2 €
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
Position : 159
Prix indicatif : 9.62 €
CACHE Froid VIS POIGNEE NOIR
Position : 164
Prix indicatif : 2.32 €
CACHE Froid VIS POIGNEE NOIR
Position : 164
Prix indicatif : 2.53 €
MENTONNET Froid DROIT CE GRIS
Position : 171
Prix indicatif : 7.52 €
VIS Froid
Position : 172
Prix indicatif : 2.28 €
ARRET Froid PORTE remplace par CHARNIERE Inférieur + ARRET 345RETRO
Position : 174
Prix indicatif : 19.37 €
BALCONNET Froid Supérieur OU CENTRAL 373 TRANSPARENT GRIS VBE6238 99611842 2
Position : 175
Prix indicatif : 25.4 €
BALCONNET Froid CENTRAL REGLABLE TRANSPARENT GRIS VBE6240 99611844 1
Position : 175
Prix indicatif : 23.33 €
BALCONNET Froid BOUTEILLES 373 TRANSPARENT GRIS VBE6239 99611843
Position : 177
Prix indicatif : 30.24 €
CONDENSEUR Froid 345
Position : 201
Prix indicatif : 85.28 €
ENTRETOISE Froid ESPACEMENT
Position : 203
Prix indicatif : 5.15 €
VIS Froid 4.8*13
Position : 205
Prix indicatif : 2.35 €
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.31 €
SUPPORT Froid
Position : 208
Prix indicatif : 2.27 €
CABLE Froid ALIMENTATION 2.5m 3*0.75 AVEC COSSES
Position : 210
Prix indicatif : 9.2 €
VIS Froid
Position : 213
Prix indicatif : 2.39 €

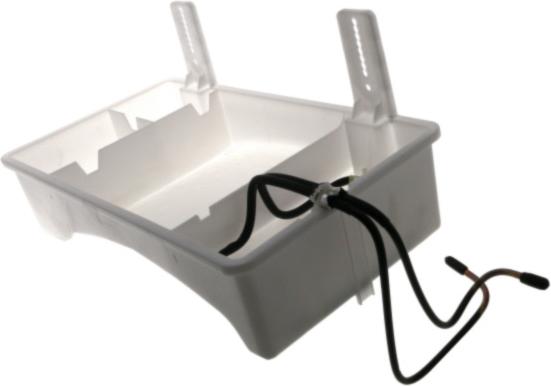

BAC Froid COMPRESSEUR BLANC 345 AVEC SPIRE VBE0092
Position : 214
Prix indicatif : 39.74 €
DESHYDRATEUR Froid 7.5G
Position : 215
Prix indicatif : 15.71 €
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 42.35 €
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 33.77 €
CABLE Froid MASSE
Position : 219
Prix indicatif : 6.97 €
VIS Froid
Position : 224
Prix indicatif : 2.9 €
TUYAU Froid
Position : 225
Prix indicatif : 7.54 €
ROUE Froid ARRIERE BLANCHE
Position : 227
Prix indicatif : 5.62 €

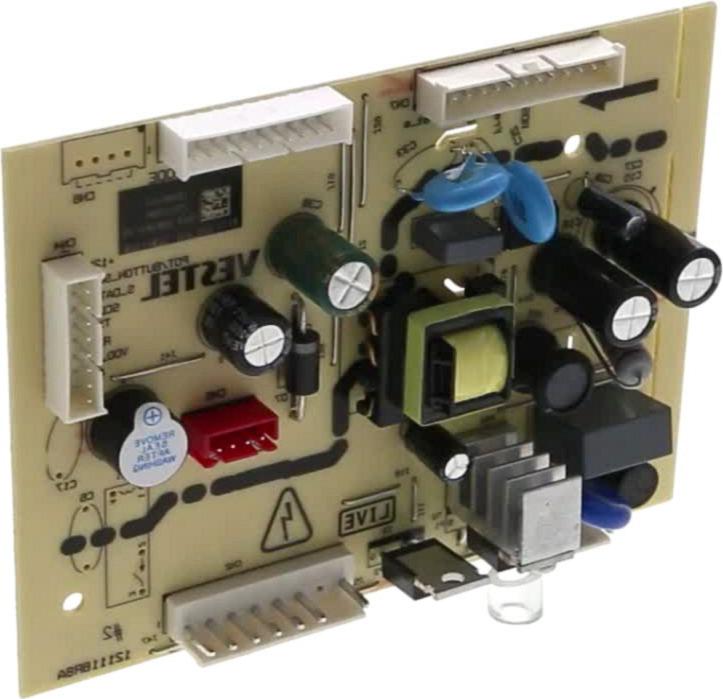

PLATINE Froid PUISSANCE BDA67 373M/FK/A3+/R9 V29256-23633806
Position : 237
Prix indicatif : 122.77 €
CACHE Froid PLATINE PUISSANCE GRIS
Position : 244
Prix indicatif : 12.96 €
ROUE Froid GLISSIERE COTE BAC
Position : 333
Prix indicatif : 6.13 €
RENFORT Froid PLINTHE RETRO
Position : 338
Prix indicatif : 14.25 €
Evaporateur Froid Congélateur 373
Position : 401
Prix indicatif : 83.07 €
MOTEUR Froid " boitier complet"
Position : 407
Prix indicatif : 89.7 €
TURBINE Froid MOTEUR Ventilation Congélateur 100mm SENS HORAIRE CW
Position : 409
Prix indicatif : 17.43 €
TURBINE Froid MOTEUR VENTILATEUR 473 120mm SENS ANTI-HORAIRE CCW
Position : 409
Prix indicatif : 10.54 €
Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173
Position : 411
Prix indicatif : 8.55 €
MOTEUR Froid Ventilation Congélateur BG2012 5531008052 SENS HORAIRE CW 220v
Position : 413
Prix indicatif : 73.18 €

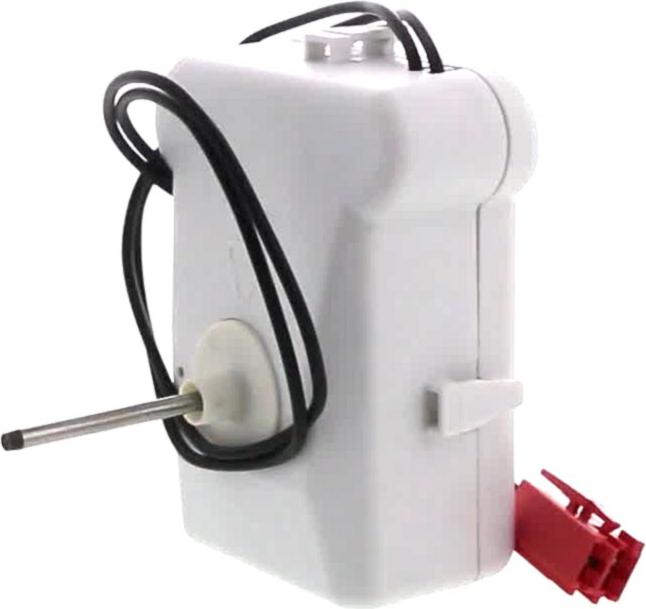

MOTEUR Froid Ventilation Congélateur BG2012 55310.08460 1.4W SENS ANTI-HORAIRE CCW
Position : 413
Prix indicatif : 75.82 €
FOND Froid Réfrigérateur 373 SW VBE6254
Position : 429
Prix indicatif : 36.96 €
MOTEUR Froid VENTILATEUR NMB 09225SS-12K-FA
Position : 431
Prix indicatif : 54.3 €
SUPPORT Froid MOTEUR Ventilation Réfrigérateur 916
Position : 432
Prix indicatif : 12.59 €
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
Position : 433
Prix indicatif : 18.31 €
SONDE Froid Congélateur ou Réfrigérateur R6K L=200mm
Position : 434
Prix indicatif : 27.23 €
VIS Froid ENJOLIVEUR DISPLAY
Position : 455
Prix indicatif : 2.65 €
SONDE Froid DEGIVRAGE + FUSIBLE
Position : 499
Prix indicatif : 29.01 €
BOITE Froid MOTEUR VENTILATEUR 590 VBE2733 99602174
Position : 500
Prix indicatif : 8.5 €
POIGNEE Froid PORTE RETRO VBE4459
Position : 515
Prix indicatif : 44.57 €
ENJOLIVEUR Froid POIGNEE PORTE RETRO
Position : 516
Prix indicatif : 17.7 €
RESISTANCE Froid Evaporateur 373 124W CONNECTEUR DOUBLE
Position : 533
Prix indicatif : 44.31 €
CACHE Froid SONDE 473 SW
Position : 624
Prix indicatif : 7.13 €
AMORTISSEUR Froid MOTEUR VENTILATEUR
Position : 626
Prix indicatif : 5.29 €
TIROIR Froid Congélateur Inférieur 373 VBE6248 99611892 + FACADE TRANSPARENT GRIS
Position : 722
Prix indicatif : 41.25 €
TIROIR Froid Supérieur 373 TRANSPARENT GRIS VBE6246 99611850
Position : 725
Prix indicatif : 37.81 €
RAIL Froid DROIT 373 VBE6244 99611848
Position : 726
Prix indicatif : 17.25 €
RAIL Froid GAUCHE 373 VBE6244 99611848
Position : 727
Prix indicatif : 15.82 €
COUVERCLE Froid + LEDS
Position : 735
Prix indicatif : 23.24 €
PLAFONNIER Froid +LAME 6 LED ENSEMBLE 319 CLAIR 128*8mm 12VDC
Position : 735
Prix indicatif : 10.07 €
PLAFONNIER Froid LED 319 159*39
Position : 737
Prix indicatif : 14.63 €
PLAFONNIER Froid LED 319 OPAQUE
Position : 737
Prix indicatif : 12.91 €
LAMPE Froid 6 LED 128*8mm 12VDC BDL3 150lm 6500K
Position : 738
Prix indicatif : 10.69 €

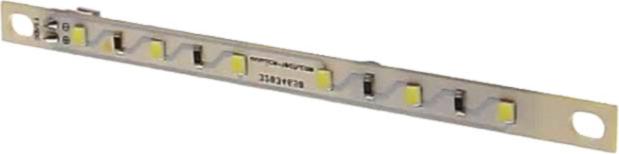

LAMPE Froid 6 LED 128*8mm 12V 20BDL03
Position : 738
Prix indicatif : 13.66 €
RAIL Froid GAUCHE 373 VBE6245 99611849 SOL
Position : 753
Prix indicatif : 16.52 €
RAIL Froid DROIT 373 Blanc
Position : 754
Prix indicatif : 17.73 €
AMORTISSEUR Froid COMPRESSEUR
Position : 1026
Prix indicatif : 7.75 €
