Vue éclatée réfrigérateur SHARP SJ-BA10DHXID-EU SJ-BA10DHXID
Découvrez la vue éclatée complète réfrigérateur SHARP SJ-BA10DHXID-EU SJ-BA10DHXID, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-BA10DHXID-EU SJ-BA10DHXID et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 5.65 €
NOTICE Froid UTILISATION
Prix indicatif : 9.74 €
CHARNIERE Froid Supérieur
Position : 2
Prix indicatif : 15.86 €
CHARNIERE Froid CENTRALE 473
Position : 9
Prix indicatif : 12.76 €
BOUCHON Froid GRAND MODELE BLANC
Position : 12
Prix indicatif : 2.53 €
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 8.08 €
BAC Froid GLACONS Blanc 18 VBE5849 99612935
Position : 18
Prix indicatif : 11.11 €
CLAYETTE Froid Congélateur Inférieur 373 426*214 3.2
Position : 18
Prix indicatif : 24.23 €
CLAYETTE Froid Congélateur Supérieur 373 426*295 3.2
Position : 18
Prix indicatif : 22.69 €
CLAYETTE Froid Réfrigérateur VERRE 373 492*335*3.2
Position : 37
Prix indicatif : 26.42 €
CLAYETTE Froid VERRE 373 492*335*3.2
Position : 37
Prix indicatif : 19.97 €
PROTECTION Froid EQUERRE CLAYETTE ARRIERE GAUCHE OU DROITE
Position : 37
Prix indicatif : 3.89 €
PROFIL Froid AVANT CLAYETTE INOX Réfrigérateur 366 492mm Ep6.2mm
Position : 38
Prix indicatif : 12.91 €
DESSUS Froid BAC LEGUMES 373 496*412
Position : 39
Prix indicatif : 26.89 €
PROFIL Froid AERATION DESUS BAC LEGUMES 373
Position : 40
Prix indicatif : 14.64 €
CLAYETTE Froid 5 BOUTEILLES 373 en OPTION 495*335
Position : 71
Prix indicatif : 26.36 €
CLAYETTE Froid 5 BOUTEILLES 373 en OPTION 495*333
Position : 71
Prix indicatif : 27.33 €
CACHE Froid VIS BANDEAU 2451S SW
Position : 77
Prix indicatif : 4.23 €
CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120
Position : 89
Prix indicatif : 6.77 €
CACHE Froid GAUCHE 2451 GRIS VSG
Position : 89
Prix indicatif : 2.56 €
DOUILLE Froid Charnière GRIS CLAIR 345P
Position : 151
Prix indicatif : 5.26 €
Porte Froid Congélateur 373-ERA
Position : 153
Prix indicatif : 203.49 €
Porte Froid Congélateur 373E-ERA BND
Position : 155
Prix indicatif : 171.88 €
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
Position : 159
Prix indicatif : 10 €
CACHE Froid VIS BANDEAU GRIS
Position : 164
Prix indicatif : 2.54 €
MENTONNET Froid 373
Position : 171
Prix indicatif : 7.03 €
RENFORT Froid 473
Position : 173
Prix indicatif : 8.77 €
BLOCAGE Froid PORTE Congélateur
Position : 174
Prix indicatif : 6 €
RENFORT Froid 473
Position : 174
Prix indicatif : 5.99 €
BALCONNET Froid Supérieur OU CENTRAL 373 TRANSPARENT GRIS VBE6238 99611842 2
Position : 175
Prix indicatif : 25.19 €
BALCONNET Froid CENTRAL REGLABLE TRANSPARENT GRIS VBE6240 99611844 1
Position : 175
Prix indicatif : 25.05 €
BALCONNET Froid BOUTEILLES 373 TRANSPARENT GRIS VBE6239 99611843
Position : 177
Prix indicatif : 31.09 €
DOUILLE Froid Inférieur Porte Inférieur GRISE VBE1636 GRIS
Position : 187
Prix indicatif : 6.05 €
DOUILLE Froid Supérieur Porte Supérieur 540CE GRISE
Position : 189
Prix indicatif : 5.26 €

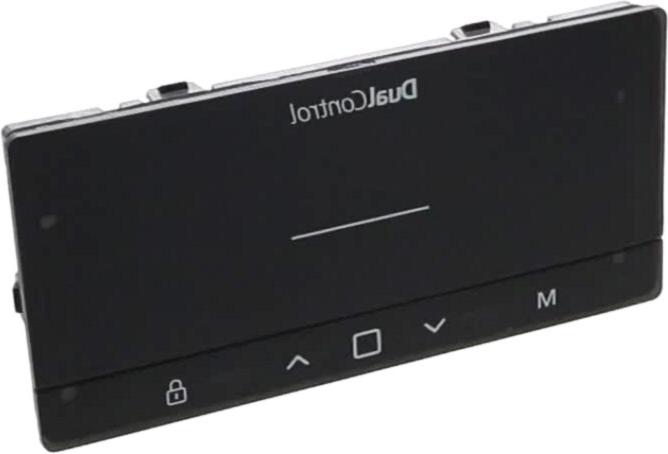

PLATINE Froid DISPLAY ARES
Position : 200
Prix indicatif : 101.17 €
PLATINE Froid DISPLAY ARES
Position : 200
Prix indicatif : 96.68 €
ENTRETOISE Froid ESPACEMENT
Position : 203
Prix indicatif : 6.26 €
VIS Froid 4.8*13
Position : 205
Prix indicatif : 2.33 €
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.52 €
SUPPORT Froid
Position : 208
Prix indicatif : 2.76 €
CABLE Froid ALIMENTATION 2.5m 3*0.75 AVEC COSSES
Position : 210
Prix indicatif : 8.87 €
PLATINE Froid INVERTER COMPRESSEUR BMK110KMV
Position : 211
Prix indicatif : 166.3 €
VIS Froid
Position : 213
Prix indicatif : 2.16 €

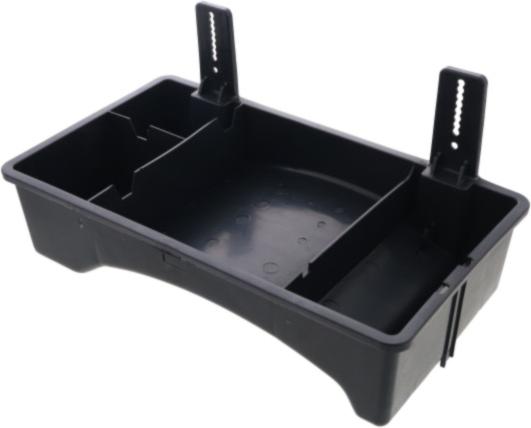

BAC Froid COMPRESSEUR 345
Position : 214
Prix indicatif : 14.23 €
BAC Froid COMPRESSEUR BLANC 345 AVEC SPIRE VBE0092
Position : 214
Prix indicatif : 35.18 €
DESHYDRATEUR Froid 7.5G
Position : 215
Prix indicatif : 13.46 €
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 44.96 €
COMPRESSEUR Froid INVERTER BMK110KMV
Position : 217
Prix indicatif : 275.07 €
SUPPORT Froid COMPRESSEUR BASE ROUES NOIRES
Position : 218
Prix indicatif : 27.85 €
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 34.01 €
SUPPORT Froid COMPRESSEUR BASE
Position : 218
Prix indicatif : 28.23 €
CABLE Froid MASSE
Position : 219
Prix indicatif : 8.66 €
TUYAU Froid
Position : 225
Prix indicatif : 7.66 €
ROUE Froid ARRIERE BLANCHE
Position : 227
Prix indicatif : 5.41 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 5.14 €

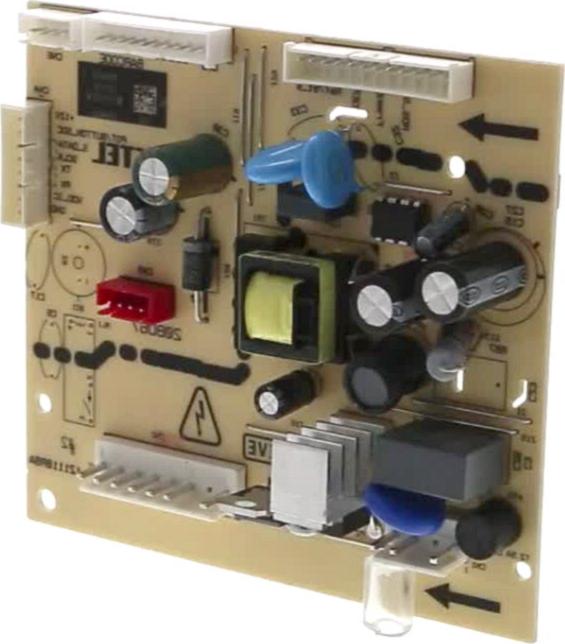

PLATINE Froid PUISANCE ARRIERE 373E BDA67 V27-23671783
Position : 237
Prix indicatif : 134.44 €
CACHE Froid PLATINE BEIGE
Position : 244
Prix indicatif : 14.74 €
ROUE Froid GLISSIERE COTE BAC
Position : 333
Prix indicatif : 6.24 €
Evaporateur Froid Congélateur 373-383 RESISTANCE CONNECTEUR DOUBLE
Position : 401
Prix indicatif : 107.58 €
TURBINE Froid MOTEUR VENTILATEUR 473 120mm SENS ANTI-HORAIRE CCW
Position : 409
Prix indicatif : 12.04 €
CLIPS Froid TURBINE Ventilation Congélateur
Position : 410
Prix indicatif : 2.68 €
Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173
Position : 411
Prix indicatif : 7.36 €

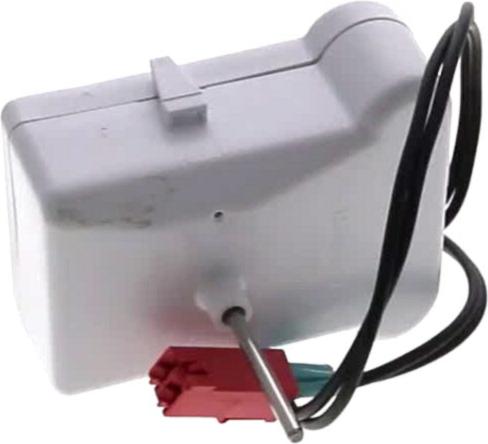

MOTEUR Froid Ventilation Congélateur BLDC WS4612AF004 1.2W
Position : 413
Prix indicatif : 51.7 €
MOTEUR Froid Ventilation Congélateur BG2012 55310.08460 1.4W SENS ANTI-HORAIRE CCW
Position : 413
Prix indicatif : 63.73 €
MOTEUR Froid VENTILATEUR DC 12V NMB 09225SS-12K-FA NIDEC T92T12MS5A7-51 0.09A
Position : 431
Prix indicatif : 28.14 €
SUPPORT Froid MOTEUR Ventilation Réfrigérateur 916
Position : 432
Prix indicatif : 12.76 €
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
Position : 433
Prix indicatif : 19.22 €
SONDE Froid KIT REMPLACEMENT pos 434 2.7Kohms(19°c)
Position : 434
Prix indicatif : 19.39 €
CACHE Froid VIS 640 SW
Position : 449
Prix indicatif : 2.67 €
JOINT Froid Congélateur 373 383 374 GRIS 707*577
Position : 459
Prix indicatif : 41.4 €
JOINT Froid Réfrigérateur 373 374 GRIS 995*577
Position : 460
Prix indicatif : 36.87 €
SONDE Froid DEGIVRAGE + FUSIBLE
Position : 499
Prix indicatif : 25.9 €
RESISTANCE Froid Evaporateur 373 124W CONNECTEUR DOUBLE
Position : 533
Prix indicatif : 42.64 €
CACHE Froid SONDE 473 SW
Position : 624
Prix indicatif : 7.48 €
CHARNIERE Froid Inférieur 373
Position : 641
Prix indicatif : 18.79 €
CACHE Froid Supérieur DROIT 373 GRIS
Position : 695
Prix indicatif : 8.14 €
CACHE Froid Supérieur GAUCHE 373 GRIS
Position : 696
Prix indicatif : 7.78 €
TIROIR Froid Congélateur Inférieur 373 VBE6248 99611892 + FACADE TRANSPARENT GRIS
Position : 722
Prix indicatif : 40.77 €
TIROIR Froid CENTRAL 373 TRANSPARENT GRIS VBE6246 99615863
Position : 725
Prix indicatif : 34.45 €
TIROIR Froid Supérieur 373 TRANSPARENT GRIS VBE6246 99611850
Position : 725
Prix indicatif : 40.22 €
RAIL Froid DROIT 373 VBE6244 99611848
Position : 726
Prix indicatif : 18.72 €
RAIL Froid GAUCHE 373 VBE6244 99611848
Position : 727
Prix indicatif : 17.71 €
PLAFONNIER Froid OPAQUE + 6 LEDS 12V
Position : 735
Prix indicatif : 10.13 €
PLAFONNIER Froid OPAQUE + 6 LEDS 12V cw44/2018-icm-1
Position : 735
Prix indicatif : 17.73 €
PLAFONNIER Froid LED 319 OPAQUE
Position : 737
Prix indicatif : 14.31 €
LAMPE Froid 6 LED 128*8mm 12VDC BDL3 150lm 6500K
Position : 738
Prix indicatif : 10.79 €
LAMPE Froid 6 LED 128*8mm 12VDC BLD3 HT-PCB-561-B19002A-D-V03
Position : 738
Prix indicatif : 10.74 €
RAIL Froid GAUCHE 373 VBE6245 99611849 SOL
Position : 753
Prix indicatif : 15.71 €
RAIL Froid DROIT 373 Blanc
Position : 754
Prix indicatif : 17.19 €
AMORTISSEUR Froid COMPRESSEUR
Position : 1026
Prix indicatif : 2.19 €
