Vue éclatée réfrigérateur SHARP SJ-BA05DTXLE-EU SJ-BA05DTXLE
Découvrez la vue éclatée complète réfrigérateur SHARP SJ-BA05DTXLE-EU SJ-BA05DTXLE, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-BA05DTXLE-EU SJ-BA05DTXLE et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SHARP SJ-BA05DTXLE-EU SJ-BA05DTXLE référence 90 pièces détachées, dont indicateur froid zone 0-4°c, bande froid alu 300*240, rondelle froid blanc epaisseur 0.7mm, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : MANETTE Froid THERMOSTAT 319 SW (repère 29, 11.34 €) · CACHE Froid TROU Interrupteur BOITE Thermostat (repère 69, 2.18 €) · BOITIER Froid Thermostat 319 VBE6353 99612402 (repère 112, 17.47 €) · SUPPORT Froid THERMOSTAT VBE4149 (repère 115, 5.94 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

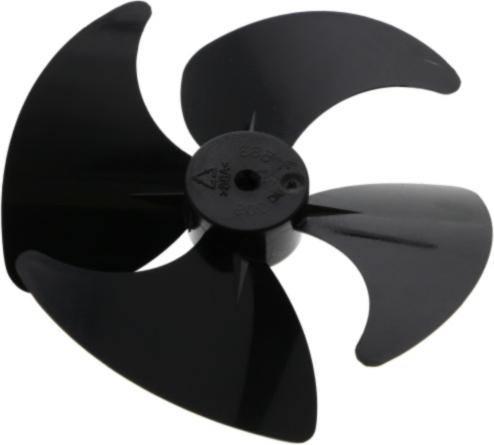

Sur cette vue : TURBINE Froid MOTEUR VENTILATEUR 100mm SENS HORAIRE CW (repère 409, 12.9 €) · JOINT Froid MOTEUR VENTILATEUR 412-626 (repère 412, 4.71 €) · MOTEUR Froid VENTILATEUR DC 12V NMB 09225SS-12K-FA NIDEC T92T12MS5A7-51 0.09A (repère 431, 28.43 €) · SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm (repère 433, 20.99 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid MOTEUR VENTILATEUR 100mm SENS HORAIRE CW (repère 409, 12.9 €) · Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173 (repère 411, 8.15 €) · JOINT Froid MOTEUR VENTILATEUR 412-626 (repère 412, 4.71 €) · MOTEUR Froid Ventilation Congélateur BG2012 5531008052 SENS HORAIRE CW 220v (repère 413, 66.43 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur 54CM (repère 2, 12.53 €) · CHARNIERE Froid CENTRALE 54cm (repère 9, 9.95 €) · CHARNIERE Froid Inférieur 54CM (repère 15, 13.79 €) · CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120 (repère 89, 6.6 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Froid THERMOSTAT 319 SW (repère 29, 11.34 €) · CACHE Froid TROU Interrupteur BOITE Thermostat (repère 69, 2.18 €) · BOITIER Froid Thermostat 319 VBE6353 99612402 (repère 112, 17.47 €) · SUPPORT Froid THERMOSTAT VBE4149 (repère 115, 5.94 €) · JOINT Froid MOTEUR VENTILATEUR 412-626 (repère 412, 4.71 €) · JOINT Froid Congélateur 252-278-286 GRIS (repère 459, 38.15 €) · JOINT Froid Réfrigérateur GRIS 286-I (repère 460, 41.78 €) · SONDE Froid DEGIVRAGE + FUSIBLE (repère 499, 27.38 €)
