Vue éclatée réfrigérateur SHARP SJ-BA21IMXW1-EU SJ.BA21IMXW1.EU SJBA21IMXW1EU
Découvrez la vue éclatée complète réfrigérateur SHARP SJ-BA21IMXW1-EU SJ.BA21IMXW1.EU SJBA21IMXW1EU, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-BA21IMXW1-EU SJ.BA21IMXW1.EU SJBA21IMXW1EU et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SHARP SJ-BA21IMXW1-EU SJ.BA21IMXW1.EU SJBA21IMXW1EU référence 90 pièces détachées, dont indicateur froid zone 0-4°c, vis froid charnieres supérieur m5*16, resistance froid 27w 373, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : THERMOSTAT Froid DISPLAY 1-2-3-4-5 (repère 200, 47.78 €) · RELAIS Froid Démarrage+thermique TH1116Y (repère 211, 28.34 €) · BAC Froid EAU DEGIVRAGE 640 COMPRESSEUR ACC VBE5562 3 (repère 214, 15.16 €) · SUPPORT Froid COMPRESSEUR (repère 216, 43.98 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

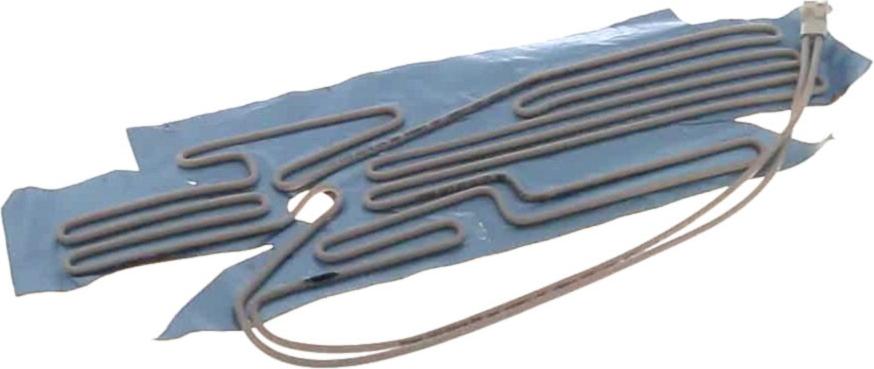

Sur cette vue : RESISTANCE Froid 27W 373 (34.71 €) · BAC Froid EAU DEGIVRAGE 640 COMPRESSEUR ACC VBE5562 3 (repère 214, 15.16 €) · MOTEUR Froid VENTILATEUR + TURBINE + SUPPORT (repère 407, 32.12 €) · TURBINE Froid MOTEUR VENTILATEUR 473 120mm SENS ANTI-HORAIRE CCW (repère 409, 11.35 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR + TURBINE + SUPPORT (repère 407, 32.12 €) · TURBINE Froid MOTEUR VENTILATEUR 473 120mm SENS ANTI-HORAIRE CCW (repère 409, 11.35 €) · Couvercle Froid MOTEUR Ventilation Congélateur VBE2025 (repère 411, 16.28 €) · MOTEUR Froid VENTILATEUR Congélateur 463 IS-5209VTH-5 (repère 413, 29.85 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : VIS Froid CHARNIERES Supérieur M5*16 (2.14 €) · CHARNIERE Froid Supérieur 2451 (repère 2, 17.29 €) · CHARNIERE Froid CENTRALE 473 (repère 9, 13.96 €) · CACHE Froid TROU CHARNIERE Supérieur 2451 SW (repère 89, 3.77 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Froid DISPLAY 1-2-3-4-5 (repère 200, 47.78 €) · JOINT Froid Congélateur 373H SW 708*578 (repère 459, 27.46 €) · JOINT Froid Réfrigérateur 373H SW 995*578 (repère 460, 26.64 €) · SONDE Froid DEGIVRAGE + FUSIBLE (repère 499, 27.94 €) · AMORTISSEUR Froid COMPRESSEUR (repère 1026, 7.3 €) · Thermostat Froid SONDE SENSOR (repère 1131, 25.93 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
