Vue éclatée réfrigérateur SHARP SJ-LC11CMXIE-EU SJ-LC11CMXIE 826273

Découvrez la vue éclatée complète réfrigérateur SHARP SJ-LC11CMXIE-EU SJ-LC11CMXIE 826273, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-LC11CMXIE-EU SJ-LC11CMXIE 826273 et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 7.25 €
NOTICE Froid UTILISATION
NOTICE Froid UTILISATION
Prix indicatif : 10.01 €
ENTRETOISE Froid JOINT OUVERTURE DEPRESSION
ENTRETOISE Froid JOINT OUVERTURE DEPRESSION
Prix indicatif : 5.55 €
RONDELLE Froid PLASTIQUE EPAISSEUR 2.55mm Blanc
RONDELLE Froid PLASTIQUE EPAISSEUR 2.55mm Blanc
Prix indicatif : 2.6 €
CHARNIERE Froid Supérieur 54CM
CHARNIERE Froid Supérieur 54CM
Position : 2
Prix indicatif : 13.57 €

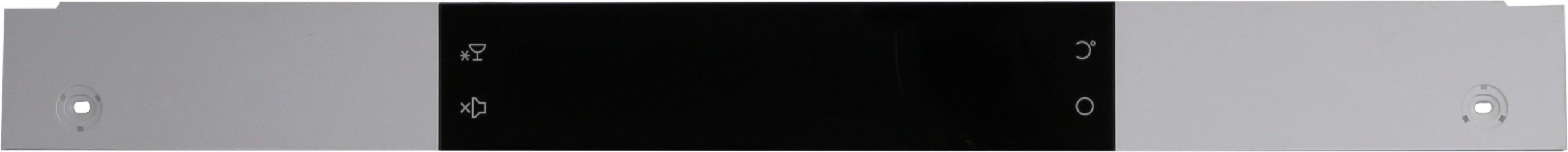

BANDEAU Froid 3951FH
BANDEAU Froid 3951FH
Position : 6
Prix indicatif : 19.14 €
VIS Froid CHARNIERES Supérieur
VIS Froid CHARNIERES Supérieur
Position : 8
Prix indicatif : 2.42 €
BOUCHON Froid PETIT MODELE
BOUCHON Froid PETIT MODELE
Position : 11
Prix indicatif : 2.42 €
PIED Froid M8*35 NOIR
PIED Froid M8*35 NOIR
Position : 16
Prix indicatif : 2.73 €
PIED Froid ECROU ( sans axe )
PIED Froid ECROU ( sans axe )
Position : 16
Prix indicatif : 4.43 €
BOUTON Froid SELECTION GRIS 2791
BOUTON Froid SELECTION GRIS 2791
Position : 29
Prix indicatif : 20.99 €
TRANSFERT Froid 2451
TRANSFERT Froid 2451
Position : 30
Prix indicatif : 44.63 €
CLAYETTE Froid VERRE 374 494*335*4 avec rainure arriere
CLAYETTE Froid VERRE 374 494*335*4 avec rainure arriere
Position : 37
Prix indicatif : 27.52 €
PROFIL Froid AVANT CLAYETTE INOX Réfrigérateur 366 492mm Ep7mm
PROFIL Froid AVANT CLAYETTE INOX Réfrigérateur 366 492mm Ep7mm
Position : 38
Prix indicatif : 12.42 €
PROFIL Froid ARRIERE CLAYETTE 375 VBE6865
PROFIL Froid ARRIERE CLAYETTE 375 VBE6865
Position : 38
Prix indicatif : 8.09 €
DESSUS Froid BAC LEGUMES 375 497*249
DESSUS Froid BAC LEGUMES 375 497*249
Position : 39
Prix indicatif : 30.79 €
PROFIL Froid AERATION DESUS BAC LEGUMES 373
PROFIL Froid AERATION DESUS BAC LEGUMES 373
Position : 40
Prix indicatif : 14.16 €
BAC Froid LEGUMES 375 TRANSPARENT GRIS VBE6873 99613653
BAC Froid LEGUMES 375 TRANSPARENT GRIS VBE6873 99613653
Position : 41
Prix indicatif : 46.27 €
VIS Froid 40*14
VIS Froid 40*14
Position : 70
Prix indicatif : 2.49 €
CLAYETTE Froid BOUTEILLES 375 HORIZONTAL 493*335
CLAYETTE Froid BOUTEILLES 375 HORIZONTAL 493*335
Position : 71
Prix indicatif : 31.62 €
CACHE Froid VIS BANDEAU 2451S
CACHE Froid VIS BANDEAU 2451S
Position : 77
Prix indicatif : 3.28 €
CACHE Froid TROU CHARNIERE Supérieur 2451 VGRI
CACHE Froid TROU CHARNIERE Supérieur 2451 VGRI
Position : 89
Prix indicatif : 3.21 €
CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120
CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120
Position : 89
Prix indicatif : 7.05 €
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
Position : 135
Prix indicatif : 2.49 €
BOUCHON Froid TROU CHARNIERE
BOUCHON Froid TROU CHARNIERE
Position : 152
Prix indicatif : 2.74 €
MARQUE Froid SHARP
MARQUE Froid SHARP
Position : 154
Prix indicatif : 16.2 €
Porte Froid Réfrigérateur 375SHP-HRF
Porte Froid Réfrigérateur 375SHP-HRF
Position : 155
Prix indicatif : 153.18 €
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
Position : 159
Prix indicatif : 9.26 €
CACHE Froid POIGNEE DECOMPRESSION GRIS
CACHE Froid POIGNEE DECOMPRESSION GRIS
Position : 164
Prix indicatif : 9.14 €
CACHE Froid VIS BANDEAU GRIS
CACHE Froid VIS BANDEAU GRIS
Position : 164
Prix indicatif : 2.61 €
BLOCAGE Froid PORTE Congélateur
BLOCAGE Froid PORTE Congélateur
Position : 174
Prix indicatif : 5.61 €
RENFORT Froid 473
RENFORT Froid 473
Position : 174
Prix indicatif : 5.18 €
BALCONNET Froid Supérieur OU CENTRAL 373 TRANSPARENT GRIS VBE6238 99611842 2
BALCONNET Froid Supérieur OU CENTRAL 373 TRANSPARENT GRIS VBE6238 99611842 2
Position : 175
Prix indicatif : 23.43 €
BALCONNET Froid CENTRAL REGLABLE TRANSPARENT GRIS VBE6240 99611844 1
BALCONNET Froid CENTRAL REGLABLE TRANSPARENT GRIS VBE6240 99611844 1
Position : 175
Prix indicatif : 26.63 €
GUIDE Froid DROIT BALCONNET CENTRAL 473 SW
GUIDE Froid DROIT BALCONNET CENTRAL 473 SW
Position : 175
Prix indicatif : 8.53 €
GUIDE Froid GAUCHE BALCONNET CENTRAL 473 SW
GUIDE Froid GAUCHE BALCONNET CENTRAL 473 SW
Position : 175
Prix indicatif : 9.38 €
BALCONNET Froid BOUTEILLES 373 TRANSPARENT GRIS VBE6239 99611843
BALCONNET Froid BOUTEILLES 373 TRANSPARENT GRIS VBE6239 99611843
Position : 177
Prix indicatif : 29.66 €
DOUILLE Froid Inférieur Porte Inférieur GRISE VBE1636 GRIS
DOUILLE Froid Inférieur Porte Inférieur GRISE VBE1636 GRIS
Position : 187
Prix indicatif : 5.48 €
DOUILLE Froid Supérieur Porte Supérieur 540CE GRISE
DOUILLE Froid Supérieur Porte Supérieur 540CE GRISE
Position : 189
Prix indicatif : 5.16 €
CONDENSEUR Froid
CONDENSEUR Froid
Position : 201
Prix indicatif : 85.8 €
ENTRETOISE Froid CONDENSEUR **203** VBE374 G08
ENTRETOISE Froid CONDENSEUR **203** VBE374 G08
Position : 203
Prix indicatif : 4.18 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.6 €
SUPPORT Froid CONDENSEUR-TUYAU CONDENSEUR **208**
SUPPORT Froid CONDENSEUR-TUYAU CONDENSEUR **208**
Position : 208
Prix indicatif : 9.74 €
CABLE Froid ALIMENTATION
CABLE Froid ALIMENTATION
Position : 210
Prix indicatif : 9.84 €
RELAIS Démarrage+thermique MG1050Y
RELAIS Démarrage+thermique MG1050Y
Position : 211
Prix indicatif : 29.62 €
CONDENSATEUR Froid 2UF fils cosses 6.3
CONDENSATEUR Froid 2UF fils cosses 6.3
Position : 212
Prix indicatif : 20.19 €
BAC Froid COMPRESSEUR BLANC 345 AVEC SPIRE VBE0092
BAC Froid COMPRESSEUR BLANC 345 AVEC SPIRE VBE0092
Position : 214
Prix indicatif : 39.67 €
DESHYDRATEUR Froid 7,5g 0,4mm
DESHYDRATEUR Froid 7,5g 0,4mm
Position : 215
Prix indicatif : 15.34 €
FIXATOIN Froid COMPRESSEUR
FIXATOIN Froid COMPRESSEUR
Position : 216
Prix indicatif : 2.74 €
COMPRESSEUR Froid MG1050Y (sans attache sur compresseur)
COMPRESSEUR Froid MG1050Y (sans attache sur compresseur)
Position : 217
Prix indicatif : 108.73 €
SUPPORT Froid COMPRESSEUR BASE ROUES BLANCHES
SUPPORT Froid COMPRESSEUR BASE ROUES BLANCHES
Position : 218
Prix indicatif : 30.13 €
CABLE Froid MASSE
CABLE Froid MASSE
Position : 219
Prix indicatif : 6.27 €
VIS Lave-Vaisselle M4X6
VIS Lave-Vaisselle M4X6
Position : 222
Prix indicatif : 2.59 €
VIS Froid
VIS Froid
Position : 224
Prix indicatif : 2.3 €
ROUE Froid ARRIERE BLANCHE
ROUE Froid ARRIERE BLANCHE
Position : 227
Prix indicatif : 6.13 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 4.92 €
VIS Froid
VIS Froid
Position : 232
Prix indicatif : 2.58 €
PLATINE Froid 375 BDA5253H
PLATINE Froid 375 BDA5253H
Position : 244
Prix indicatif : 75.61 €
ROUE Froid GLISSIERE COTE BAC
ROUE Froid GLISSIERE COTE BAC
Position : 333
Prix indicatif : 6.16 €
BAC Froid LEGUMES Supérieur OU 0°C 373 TRANSPARENT GRIS VBE6241 99616390
BAC Froid LEGUMES Supérieur OU 0°C 373 TRANSPARENT GRIS VBE6241 99616390
Position : 339
Prix indicatif : 33.38 €
FOND Froid Réfrigérateur 375 Supérieur VBE7271 SUNON
FOND Froid Réfrigérateur 375 Supérieur VBE7271 SUNON
Position : 428
Prix indicatif : 52.18 €
FOND Froid Réfrigérateur 375 Inférieur VBE7271-ALT ( 4 trous aérations dont 2 réglage air )
FOND Froid Réfrigérateur 375 Inférieur VBE7271-ALT ( 4 trous aérations dont 2 réglage air )
Position : 428
Prix indicatif : 43.98 €
CACHE Froid MOTEUR VENTILATEUR 473 SW VBE5902 99609848 GENTLE AIRFLOW
CACHE Froid MOTEUR VENTILATEUR 473 SW VBE5902 99609848 GENTLE AIRFLOW
Position : 430
Prix indicatif : 17.84 €
MOTEUR Froid VENTILATEUR 12V 1.38W EFA0301S3-1B01U-AA9 SUNON ROND
MOTEUR Froid VENTILATEUR 12V 1.38W EFA0301S3-1B01U-AA9 SUNON ROND
Position : 431
Prix indicatif : 31.09 €
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
Position : 433
Prix indicatif : 16.97 €
CACHE Froid VIS 640 SW
CACHE Froid VIS 640 SW
Position : 449
Prix indicatif : 2.21 €
CACHE Froid VIS FIXATION CARTER ARRIERE
CACHE Froid VIS FIXATION CARTER ARRIERE
Position : 449
Prix indicatif : 6.53 €
JOINT Froid Réfrigérateur 371-375 GRIS
JOINT Froid Réfrigérateur 371-375 GRIS
Position : 460
Prix indicatif : 54.46 €
CACHE Froid SONDE TEMPERATURE AMBIANCE
CACHE Froid SONDE TEMPERATURE AMBIANCE
Position : 545
Prix indicatif : 4.99 €
POIGNEE Froid PORTE GRISE DEPRESSSION 399MM entraxe 370mm
POIGNEE Froid PORTE GRISE DEPRESSSION 399MM entraxe 370mm
Position : 630
Prix indicatif : 53.63 €
CHARNIERE Froid Inférieur 373
CHARNIERE Froid Inférieur 373
Position : 641
Prix indicatif : 15.99 €
Interrupteur Froid PLATINE ILS 643 SW RV2
Interrupteur Froid PLATINE ILS 643 SW RV2
Position : 654
Prix indicatif : 21.64 €
PLATINE Froid ILS DETECTEUR PORTE
PLATINE Froid ILS DETECTEUR PORTE
Position : 654
Prix indicatif : 20.64 €
CACHE Froid GRIS
CACHE Froid GRIS
Position : 700
Prix indicatif : 3.84 €
AIMANT Froid 40*25*10
AIMANT Froid 40*25*10
Position : 701
Prix indicatif : 11.74 €
RAIL Froid 453 DROIT
RAIL Froid 453 DROIT
Position : 726
Prix indicatif : 9.13 €
RAIL Froid 453 GAUCHE
RAIL Froid 453 GAUCHE
Position : 727
Prix indicatif : 8.02 €
TRAPPE Froid REGLAGE SW
TRAPPE Froid REGLAGE SW
Position : 732
Prix indicatif : 9.89 €
PLAFONNIER Froid OPAQUE + 6 LEDS 12V
PLAFONNIER Froid OPAQUE + 6 LEDS 12V
Position : 735
Prix indicatif : 10.72 €
PLAFONNIER Froid LED 319 OPAQUE
PLAFONNIER Froid LED 319 OPAQUE
Position : 737
Prix indicatif : 14.16 €
LAMPE Froid 6 LED 128*8mm 12VDC BDL3 150lm 6500K
LAMPE Froid 6 LED 128*8mm 12VDC BDL3 150lm 6500K
Position : 738
Prix indicatif : 11.1 €
RAIL Froid GAUCHE 373 VBE6245 1 99621922
RAIL Froid GAUCHE 373 VBE6245 1 99621922
Position : 753
Prix indicatif : 8.47 €
RAIL Froid DROIT 373 Blanc VBE6245 1 99621922 right
RAIL Froid DROIT 373 Blanc VBE6245 1 99621922 right
Position : 754
Prix indicatif : 9.37 €
AMORTISSEUR Froid COMPRESSEUR
AMORTISSEUR Froid COMPRESSEUR
Position : 1026
Prix indicatif : 2.62 €
