Vue éclatée réfrigérateur SHARP SJ-NBA21DMXWB-EU SJ-NBA21DMXWB 826714

Découvrez la vue éclatée complète réfrigérateur SHARP SJ-NBA21DMXWB-EU SJ-NBA21DMXWB 826714, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SHARP SJ-NBA21DMXWB-EU SJ-NBA21DMXWB 826714 et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

NOTICE Froid UTILISATION
NOTICE Froid UTILISATION
Prix indicatif : 10.6 €
INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 8.32 €
RONDELLE Froid Blanc EPAISSEUR 0.7mm
RONDELLE Froid Blanc EPAISSEUR 0.7mm
Prix indicatif : 5.21 €
ISOLANT Froid MASTIC 120*90*4
ISOLANT Froid MASTIC 120*90*4
Prix indicatif : 7.65 €
CHARNIERE Froid Supérieur 54CM
CHARNIERE Froid Supérieur 54CM
Position : 2
Prix indicatif : 12.55 €
VIS Froid FIXE SUPPORT Charnière Supérieur
VIS Froid FIXE SUPPORT Charnière Supérieur
Position : 5
Prix indicatif : 2.52 €
VIS Froid CHARNIERES Supérieur
VIS Froid CHARNIERES Supérieur
Position : 8
Prix indicatif : 2.54 €
CHARNIERE Froid CENTRALE 473
CHARNIERE Froid CENTRALE 473
Position : 9
Prix indicatif : 13.72 €
BOUCHON Froid GRAND MODELE BLANC
BOUCHON Froid GRAND MODELE BLANC
Position : 12
Prix indicatif : 2.21 €
PIED Froid M8*35 NOIR
PIED Froid M8*35 NOIR
Position : 16
Prix indicatif : 3.04 €
BAC Froid GLACONS Blanc 14 VBE8798 99622474
BAC Froid GLACONS Blanc 14 VBE8798 99622474
Position : 18
Prix indicatif : 5.59 €
CLAYETTE Froid Réfrigérateur VERRE 373 491*336
CLAYETTE Froid Réfrigérateur VERRE 373 491*336
Position : 37
Prix indicatif : 20.48 €
PROFIL Froid CLAYETTE AVANT 373
PROFIL Froid CLAYETTE AVANT 373
Position : 38
Prix indicatif : 6.55 €
PROTECTION Froid EQUERRE CLAYETTE ARRIERE GAUCHE OU DROITE
PROTECTION Froid EQUERRE CLAYETTE ARRIERE GAUCHE OU DROITE
Position : 38
Prix indicatif : 4.14 €
DESSUS Froid BAC LEGUMES 373 494*367
DESSUS Froid BAC LEGUMES 373 494*367
Position : 39
Prix indicatif : 32.2 €
PROFIL Froid AVANT DESSUS BAC LEGUMES 373
PROFIL Froid AVANT DESSUS BAC LEGUMES 373
Position : 40
Prix indicatif : 25.62 €
BAC Froid LEGUMES 373 TRANSPARENT GRIS VBE6243 99611847
BAC Froid LEGUMES 373 TRANSPARENT GRIS VBE6243 99611847
Position : 41
Prix indicatif : 30.82 €
VIS Froid 40*14
VIS Froid 40*14
Position : 70
Prix indicatif : 2.31 €
CACHE Froid VIS BANDEAU 2451S SW
CACHE Froid VIS BANDEAU 2451S SW
Position : 77
Prix indicatif : 4.22 €
CACHE Froid TROU CHARNIERE Supérieur 2451 SW
CACHE Froid TROU CHARNIERE Supérieur 2451 SW
Position : 89
Prix indicatif : 3.22 €
CACHE Froid CHARNIERE Supérieur 54CM
CACHE Froid CHARNIERE Supérieur 54CM
Position : 89
Prix indicatif : 4.89 €
BOUCHON Froid TROU CHARNIERE
BOUCHON Froid TROU CHARNIERE
Position : 152
Prix indicatif : 2.43 €
Porte Froid Congélateur 373RIO
Porte Froid Congélateur 373RIO
Position : 153
Prix indicatif : 122.27 €
MARQUE Froid SHARP
MARQUE Froid SHARP
Position : 154
Prix indicatif : 16.69 €
Porte Froid Réfrigérateur 373M-RIOHRF
Porte Froid Réfrigérateur 373M-RIOHRF
Position : 155
Prix indicatif : 137.62 €
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
Position : 159
Prix indicatif : 9.63 €
CACHE Froid VIS
CACHE Froid VIS
Position : 164
Prix indicatif : 2.39 €
BALCONNET Froid Supérieur OU CENTRAL 373 TRANSPARENT GRIS VBE6238 99611842 2
BALCONNET Froid Supérieur OU CENTRAL 373 TRANSPARENT GRIS VBE6238 99611842 2
Position : 175
Prix indicatif : 27.35 €
BALCONNET Froid CENTRAL REGLABLE TRANSPARENT GRIS VBE6240 99611844 1
BALCONNET Froid CENTRAL REGLABLE TRANSPARENT GRIS VBE6240 99611844 1
Position : 175
Prix indicatif : 24.52 €
BALCONNET Froid BOUTEILLES 373 TRANSPARENT GRIS VBE6239 99611843
BALCONNET Froid BOUTEILLES 373 TRANSPARENT GRIS VBE6239 99611843
Position : 177
Prix indicatif : 30.26 €
PLATINE Froid DISPLAY 492 HT77
PLATINE Froid DISPLAY 492 HT77
Position : 200
Prix indicatif : 29.21 €
CONDENSEUR Froid 60CM 34
CONDENSEUR Froid 60CM 34
Position : 201
Prix indicatif : 64.68 €
ENTRETOISE Froid CONDENSEUR **203** VBE374 G08
ENTRETOISE Froid CONDENSEUR **203** VBE374 G08
Position : 203
Prix indicatif : 4.27 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.47 €
SUPPORT Froid CONDENSEUR-TUYAU CONDENSEUR **208**
SUPPORT Froid CONDENSEUR-TUYAU CONDENSEUR **208**
Position : 208
Prix indicatif : 8.96 €
CABLE Froid ALIMENTATION 2.5m 3*0.75 AVEC COSSES
CABLE Froid ALIMENTATION 2.5m 3*0.75 AVEC COSSES
Position : 210
Prix indicatif : 8.93 €
PLATINE Froid INVERTER VESH7C
PLATINE Froid INVERTER VESH7C
Position : 211
Prix indicatif : 92.49 €

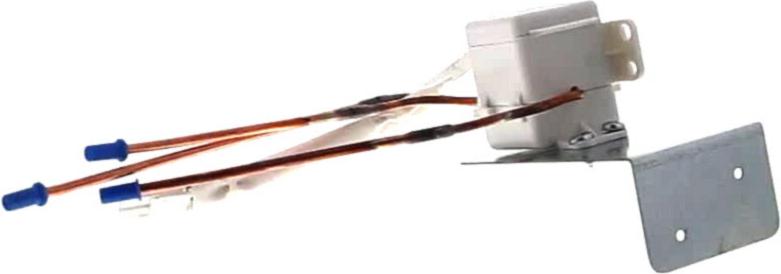

ELECTROVANNE Froid COMPRESSEUR
ELECTROVANNE Froid COMPRESSEUR
Position : 211
Prix indicatif : 62.82 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.1 €
DESHYDRATEUR Froid 10G
DESHYDRATEUR Froid 10G
Position : 215
Prix indicatif : 13.38 €
FIXATOIN Froid COMPRESSEUR
FIXATOIN Froid COMPRESSEUR
Position : 216
Prix indicatif : 2.66 €
COMPRESSEUR Froid INVERTER VESH7C
COMPRESSEUR Froid INVERTER VESH7C
Position : 217
Prix indicatif : 234.38 €
SUPPORT Froid COMPRESSEUR BASE ROUES BLANCHES
SUPPORT Froid COMPRESSEUR BASE ROUES BLANCHES
Position : 218
Prix indicatif : 25.61 €
CABLE Froid MASSE
CABLE Froid MASSE
Position : 219
Prix indicatif : 7.5 €
VIS Lave-Vaisselle M4X6
VIS Lave-Vaisselle M4X6
Position : 222
Prix indicatif : 2.71 €
TUYAU Froid
TUYAU Froid
Position : 225
Prix indicatif : 7.31 €
ROUE Froid ARRIERE BLANCHE
ROUE Froid ARRIERE BLANCHE
Position : 227
Prix indicatif : 5.96 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 4.84 €
PLATINE Froid 373 BD67 M-99631758
PLATINE Froid 373 BD67 M-99631758
Position : 238
Prix indicatif : 63.67 €

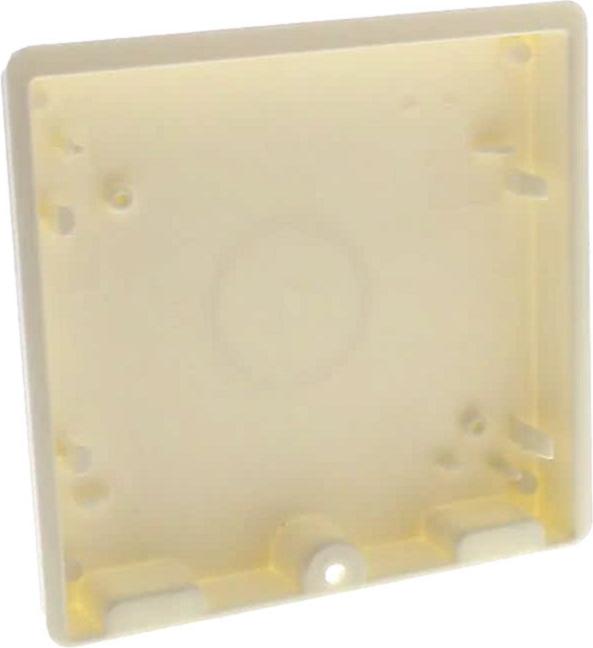

CACHE Froid PLATINE PUISSANCE BD67
CACHE Froid PLATINE PUISSANCE BD67
Position : 244
Prix indicatif : 11.59 €
ROUE Froid GLISSIERE COTE BAC
ROUE Froid GLISSIERE COTE BAC
Position : 333
Prix indicatif : 5.83 €
BAC Froid LEGUMES Supérieur OU 0°C 373 TRANSPARENT GRIS VBE6241 99616390
BAC Froid LEGUMES Supérieur OU 0°C 373 TRANSPARENT GRIS VBE6241 99616390
Position : 339
Prix indicatif : 26.25 €
Evaporateur Froid Congélateur 373-383 RESISTANCE CONNECTEUR SIMPLE
Evaporateur Froid Congélateur 373-383 RESISTANCE CONNECTEUR SIMPLE
Position : 400
Prix indicatif : 62.01 €
FOND Froid Congélateur 373 ENSEMBLE ED
FOND Froid Congélateur 373 ENSEMBLE ED
Position : 408
Prix indicatif : 55.13 €
FOND Froid Réfrigérateur 373 VBE6372 NIDEC
FOND Froid Réfrigérateur 373 VBE6372 NIDEC
Position : 428
Prix indicatif : 46.21 €
CACHE Froid MOTEUR VENTILATEUR 473 SW VBE5902 99609848 GENTLE AIRFLOW
CACHE Froid MOTEUR VENTILATEUR 473 SW VBE5902 99609848 GENTLE AIRFLOW
Position : 430
Prix indicatif : 18.17 €
MOTEUR Froid VENTILATEUR 12V DC NIDEC DJF92T7AS6-S07E28 0.065A CARRE
MOTEUR Froid VENTILATEUR 12V DC NIDEC DJF92T7AS6-S07E28 0.065A CARRE
Position : 431
Prix indicatif : 32.83 €
MOTEUR Froid VENTILATEUR DL-LX100-05ED 100mm ROND
MOTEUR Froid VENTILATEUR DL-LX100-05ED 100mm ROND
Position : 431
Prix indicatif : 28.39 €
SUPPORT Froid MOTEUR Ventilation Réfrigérateur 916
SUPPORT Froid MOTEUR Ventilation Réfrigérateur 916
Position : 432
Prix indicatif : 13.09 €
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
Position : 433
Prix indicatif : 20.14 €
SONDE Froid DEGIVRAGE + FUSIBLE
SONDE Froid DEGIVRAGE + FUSIBLE
Position : 499
Prix indicatif : 27.46 €
CACHE Froid TROU CENTRAL Blanc
CACHE Froid TROU CENTRAL Blanc
Position : 505
Prix indicatif : 2.66 €
RESISTANCE Froid Evaporateur 373 124W CONNECTEUR SIMPLE
RESISTANCE Froid Evaporateur 373 124W CONNECTEUR SIMPLE
Position : 533
Prix indicatif : 27.5 €
CACHE Froid SONDE
CACHE Froid SONDE
Position : 624
Prix indicatif : 11.1 €
CACHE Froid SONDE 473 SW
CACHE Froid SONDE 473 SW
Position : 624
Prix indicatif : 7.97 €
CHARNIERE Froid Inférieur 373
CHARNIERE Froid Inférieur 373
Position : 641
Prix indicatif : 16.64 €
PLATINE Froid ILS DETECTEUR PORTE + CACHE
PLATINE Froid ILS DETECTEUR PORTE + CACHE
Position : 654
Prix indicatif : 16.63 €
PLATINE Froid ILS DETECTEUR PORTE
PLATINE Froid ILS DETECTEUR PORTE
Position : 654
Prix indicatif : 18.46 €
TIROIR Froid Congélateur Inférieur 373 VBE6248 99611892 + FACADE TRANSPARENT GRIS
TIROIR Froid Congélateur Inférieur 373 VBE6248 99611892 + FACADE TRANSPARENT GRIS
Position : 722
Prix indicatif : 42.68 €
TIROIR Froid CENTRAL 373 TRANSPARENT GRIS VBE6246 99615863
TIROIR Froid CENTRAL 373 TRANSPARENT GRIS VBE6246 99615863
Position : 725
Prix indicatif : 35.84 €
TIROIR Froid Supérieur 373 TRANSPARENT GRIS VBE6246 99611850
TIROIR Froid Supérieur 373 TRANSPARENT GRIS VBE6246 99611850
Position : 725
Prix indicatif : 44.35 €
RAIL Froid DROIT 373
RAIL Froid DROIT 373
Position : 726
Prix indicatif : 10.25 €
RAIL Froid GAUCHE 373
RAIL Froid GAUCHE 373
Position : 727
Prix indicatif : 12.31 €
PLAFONNIER Froid OPAQUE + 6 LEDS 12V cw44/2018-icm-1
PLAFONNIER Froid OPAQUE + 6 LEDS 12V cw44/2018-icm-1
Position : 735
Prix indicatif : 18.06 €
PLAFONNIER Froid LED 319 OPAQUE
PLAFONNIER Froid LED 319 OPAQUE
Position : 737
Prix indicatif : 14.07 €
LAMPE Froid 6 LED 129*8mm 12V BDL3(H)
LAMPE Froid 6 LED 129*8mm 12V BDL3(H)
Position : 738
Prix indicatif : 12.76 €
RAIL Froid GAUCHE 373 VBE6245 1 99621922
RAIL Froid GAUCHE 373 VBE6245 1 99621922
Position : 753
Prix indicatif : 8.31 €
RAIL Froid DROIT 373 Blanc VBE6245 1 99621922 right
RAIL Froid DROIT 373 Blanc VBE6245 1 99621922 right
Position : 754
Prix indicatif : 8.5 €
AMORTISSEUR Froid COMPRESSEUR
AMORTISSEUR Froid COMPRESSEUR
Position : 1026
Prix indicatif : 2.44 €
