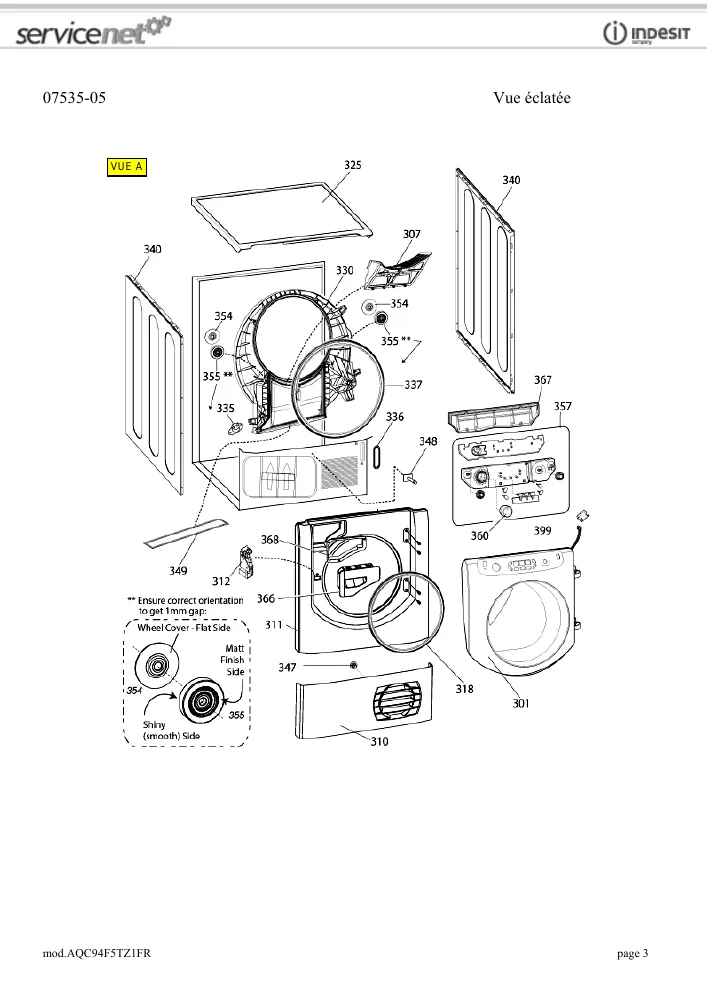

Vue éclatée seche linge HOTPOINT-ARISTON AQC94F5TZ1FR 76891
Découvrez la vue éclatée complète seche linge HOTPOINT-ARISTON AQC94F5TZ1FR 76891, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge HOTPOINT-ARISTON AQC94F5TZ1FR 76891 et éviter les pannes imprévues. 55 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON AQC94F5TZ1FR 76891 référence 55 pièces détachées, dont hublot sèche-linge complet, filtre sèche-linge peluches, plinthe sèche-linge blanc inférieur, avec leur position sur le schéma constructeur.
Réparer son sèche-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : THERMOSTAT Sèche-Linge (repère 335, 44.35 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : CONDENSATEUR Sèche-Linge ANTI PARASTITE (repère 544, 19.26 €) · MOTEUR Froid VENTILATEUR (repère 614, 68.7 €) · CONDENSATEUR Sèche-Linge 8.5uF (repère 621, 17.4 €) · CONDENSATEUR Sèche-Linge DEMARRAGE 18uf 475V (repère 622, 13.01 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : FEUTRE Sèche-Linge AVANT (repère 337, 29.89 €) · PALIER Sèche-Linge (repère 503, 20.39 €) · CACHE Sèche-Linge ROULEMENT PLASTIQUE (repère 507, 11.6 €) · FEUTRE Sèche-Linge ARRIERE (repère 510, 28.84 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : FILTRE Sèche-Linge PELUCHES (repère 307, 39.86 €) · SONDE Sèche-Linge E (repère 335) · TUYAU Sèche-Linge VIDANGE (repère 515, 15.7 €) · TRAPPE Sèche-Linge CONDENSEUR (repère 637, 54.16 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Sèche-Linge PELUCHES (repère 307, 39.86 €) · JOINT Sèche-Linge HUBLOT (repère 318, 66.58 €) · THERMOSTAT Sèche-Linge (repère 335, 44.35 €) · FEUTRE Sèche-Linge AVANT (repère 337, 29.89 €) · JOINT Sèche-Linge TOLE ARRIERE (repère 502, 4.92 €) · PALIER Sèche-Linge (repère 503, 20.39 €) · CACHE Sèche-Linge ROULEMENT PLASTIQUE (repère 507, 11.6 €) · FEUTRE Sèche-Linge ARRIERE (repère 510, 28.84 €)
