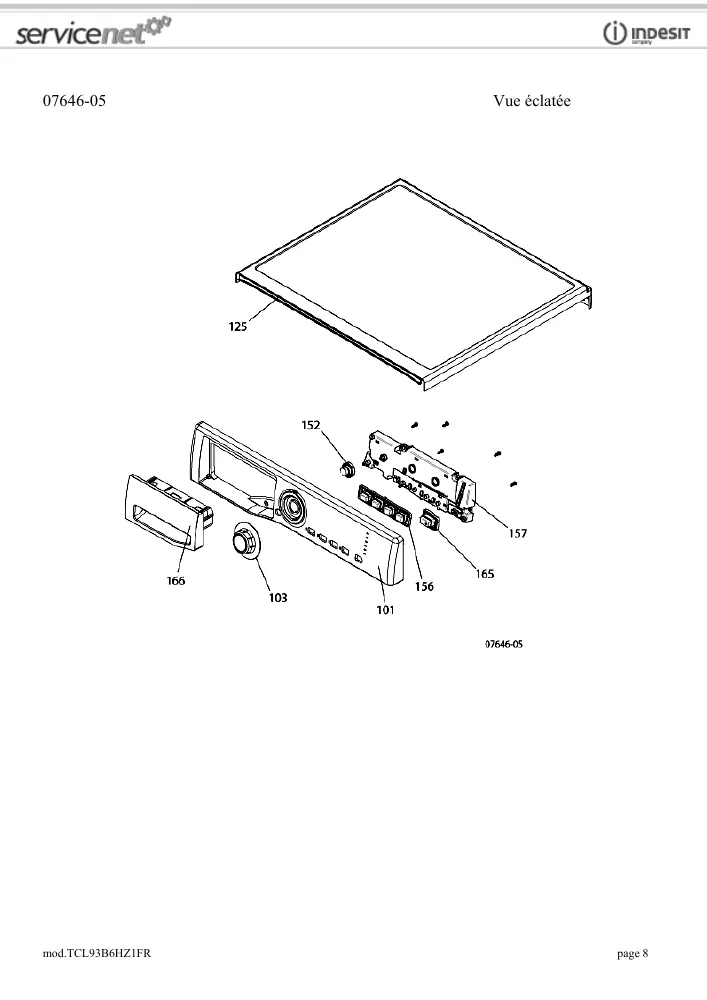

Vue éclatée seche linge HOTPOINT-ARISTON TCL93B6HZ1FR 76883
Découvrez la vue éclatée complète seche linge HOTPOINT-ARISTON TCL93B6HZ1FR 76883, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge HOTPOINT-ARISTON TCL93B6HZ1FR 76883 et éviter les pannes imprévues. 56 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON TCL93B6HZ1FR 76883 référence 56 pièces détachées, dont filtre sèche-linge peluches 230011433, hublot sèche-linge verre, enjoliveur sèche-linge hublot, avec leur position sur le schéma constructeur.
Réparer son sèche-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : THERMOSTAT Sèche-Linge (repère 335, 39.88 €) · Thermostat Sèche-Linge (kit de 2) (repère 521, 38.29 €) · RESISTANCE Sèche-Linge 2300w + 2 TH (repère 522, 89.8 €) · RESISTANCE Sèche-Linge ARCADIA 2300W (repère 522, 88.49 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : CONDENSATEUR Sèche-Linge ANTI PARASTITE (repère 544, 19.81 €) · CONDENSATEUR Sèche-Linge 8.5uF (repère 621, 17.45 €) · POULIE Sèche-Linge TENDEUR (repère 623, 24.95 €) · MOTEUR Sèche-Linge M30.65.10.15AL (repère 625, 204 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : FEUTRE Sèche-Linge AVANT (repère 337, 27.12 €) · PALIER Sèche-Linge (repère 503, 19.72 €) · CACHE Sèche-Linge ROULEMENT PLASTIQUE (repère 507, 10.3 €) · FEUTRE Sèche-Linge ARRIERE (repère 510, 29.17 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : FILTRE Sèche-Linge PELUCHES 230011433 (repère 307, 39.34 €) · SONDE Sèche-Linge E (repère 335) · TUYAU Sèche-Linge VIDANGE (repère 515, 15.16 €) · TUYAU Sèche-Linge POMPE/BAC EAU (repère 516, 11.38 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Sèche-Linge PELUCHES 230011433 (repère 307, 39.34 €) · THERMOSTAT Sèche-Linge (repère 335, 39.88 €) · FEUTRE Sèche-Linge AVANT (repère 337, 27.12 €) · JOINT Sèche-Linge TOLE ARRIERE (repère 502, 6.22 €) · PALIER Sèche-Linge (repère 503, 19.72 €) · CACHE Sèche-Linge ROULEMENT PLASTIQUE (repère 507, 10.3 €) · FEUTRE Sèche-Linge ARRIERE (repère 510, 29.17 €) · Thermostat Sèche-Linge (kit de 2) (repère 521, 38.29 €)
