Vue éclatée lave linge SHARP ES-GFE5103W2-FR ES-GFE5103W2 732010
Découvrez la vue éclatée complète lave linge SHARP ES-GFE5103W2-FR ES-GFE5103W2 732010, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SHARP ES-GFE5103W2-FR ES-GFE5103W2 732010 et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
DESSUS Lave-Linge COUVERCLE Blanc 596*432 42023752
Position : 2
Prix indicatif : 50.83 €
PIED Lave-Linge
Position : 5
Prix indicatif : 6.52 €
HUBLOT Lave-Linge VERRE D310MM
Position : 7
Prix indicatif : 48.35 €
Contre porte Lave-Linge HUBLOT BLANC D90
Position : 8
Prix indicatif : 26.52 €
COLLIER Lave-Linge JOINT HUBLOT/MEUBLE *
Position : 9
Prix indicatif : 11.91 €
SECURITE Lave-Linge PORTE 3COSSES METALFLEX ZV-446
Position : 10
Prix indicatif : 18.71 €

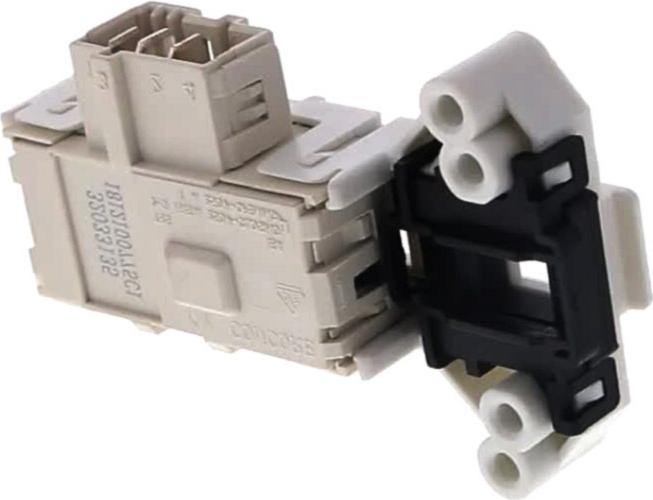

SECURITE Lave-Linge PORTE CONCORE KM
Position : 10
Prix indicatif : 19.3 €
CHARNIERE Lave-Linge HUBLOT METAL 6-2
Position : 12
Prix indicatif : 36.45 €
EMBOUT Lave-Linge AXE CHARNIERE
Position : 13
Prix indicatif : 3.79 €
RESSORT Lave-Linge POIGNEE PORTE
Position : 15
Prix indicatif : 4.36 €
CROCHET Lave-Linge POIGNEE HUBLOT
Position : 17
Prix indicatif : 7.64 €
TUYAU Lave-Linge ARRIVEE EAU
Position : 20
Prix indicatif : 14.99 €
RESSORT Lave-Linge POIGNEE HUBLOT
Position : 26
Prix indicatif : 5.62 €
AXE Lave-Linge CROCHET POIGNEE PORTE LG 50.78MM Droit 3.86MM
Position : 27
Prix indicatif : 3.82 €
VIS Lave-Linge FIXATION HUBLOT 3.5*9
Position : 28
Prix indicatif : 2.56 €
ENJOLIVEUR Lave-Linge HUBLOT BLANC D90
Position : 32
Prix indicatif : 27.19 €
COURROIE Lave-Linge 1228H6EL
Position : 100
Prix indicatif : 21.54 €
POULIE Lave-Linge TAMBOUR TUF AXE=14.5mm
Position : 101
Prix indicatif : 30.1 €
CHARBON Lave-Linge MOTEUR 32016267 (kit de 2)
Position : 102
Prix indicatif : 30.53 €
CHARBON Lave-Linge MOTEUR (kit de 2) 32027577
Position : 102
Prix indicatif : 28.86 €
MOTEUR Lave-Linge 1000T 32-42LT HXG-146-39-6L HXGN1L.60
Position : 102
Prix indicatif : 142.72 €
CUVE Lave-Linge 1/2 ARR TUF42 20/17 VWM-42A16
Position : 103
Prix indicatif : 106.12 €
AMORTISSEUR Lave-Linge 80N
Position : 104
Prix indicatif : 25.74 €
AXE Lave-Linge AMORTISSEUR
Position : 105
Prix indicatif : 6.2 €
Contre-poids Lave-Linge SUPERIEUR
Position : 112
Prix indicatif : 37.13 €
JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR
Position : 113
Prix indicatif : 19.45 €
CLIPS Lave-Linge FIXATION RESISTANCE
Position : 115
Prix indicatif : 9.7 €
CUVE Lave-Linge 1/2 AVANT 42LT TUF8 WM-42117
Position : 117
Prix indicatif : 58.9 €
JOINT Lave-Linge HUBLOT HE 47L 52L
Position : 118
Prix indicatif : 34.42 €
COLLIER Lave-Linge JOINT HUBLOT/CUVE
Position : 119
Prix indicatif : 13.97 €
Contre-poids Lave-Linge AVANT
Position : 120
Prix indicatif : 45.84 €
RESISTANCE Lave-Linge +SONDE
Position : 121
Prix indicatif : 41.53 €
ECROU Lave-Linge POULIE TAMBOUR SK
Position : 124
Prix indicatif : 11.58 €
VIS Lave-Linge 1/2 CUVE AV/AR
Position : 126
Prix indicatif : 2.5 €
TAMBOUR Lave-Linge 42-ALVA 800-1000T
Position : 160
Prix indicatif : 109.87 €
SYPHON Lave-Linge ASSOUPLISSANT BLEU 214
Position : 202
Prix indicatif : 9.07 €
DURITE Lave-Linge BOITE LESSIVE / CUVE
Position : 206
Prix indicatif : 15 €
DURITE Lave-Linge EV/BAC Lessive 220mm
Position : 207
Prix indicatif : 8.1 €
DURITE Lave-Linge EV/BAC Lessive 200mm
Position : 208
Prix indicatif : 7.76 €
ELECTROVANNE Lave-Linge 2 VOIES 180° 33490081
Position : 209
Prix indicatif : 29.44 €
DURITE Lave-Linge PRESSOSTAT 577mm
Position : 211
Prix indicatif : 28.46 €
CHAMBRE Lave-Linge COMPRESSION
Position : 212
Prix indicatif : 12.87 €
DURITE Lave-Linge CUVE/PV
Position : 213
Prix indicatif : 27.19 €
CONDO Lave-Linge ANTIPARASITE DNF06-P(AFBAB) 0.47uF(x2)+2x25nF(Y2)
Position : 215
Prix indicatif : 27.07 €
TUYAU Lave-Linge VIDANGE
Position : 219
Prix indicatif : 15.82 €
SUPPORT Lave-Linge TUYAU VIDANGE
Position : 220
Prix indicatif : 8.9 €
ENTRETOISE Lave-Linge RESSORT/MEUBLE
Position : 221
Prix indicatif : 5.77 €
PRESSOSTAT Lave-Linge 100-78 300
Position : 225
Prix indicatif : 30.39 €
COLLIER Lave-Linge TUYAU EV/BOITE
Position : 228
Prix indicatif : 4.81 €
COLLIER Lave-Linge PV/TUYAU VID 34.1mm
Position : 234
Prix indicatif : 5.49 €
COLLIER Lave-Linge TUYAU VIDANGE
Position : 235
Prix indicatif : 5.61 €
CACHE Lave-Linge ARRIERE VIS POULIE
Position : 238
Prix indicatif : 6.81 €
COLLIER Lave-Linge DURITE PRESSOSTAT
Position : 244
Prix indicatif : 2.44 €
BOITE Lave-Linge LESSIVE COMPLETE SLIM 42 AVEC TIROIR BLANC
Position : 270
Prix indicatif : 48.19 €
Pompe de vidange Lave-Linge P25-1EZS 0.25A YINHOA
Position : 285
Prix indicatif : 48.85 €
KIT Lave-Linge BRIDAGE UNITAIRE
Position : 290
Prix indicatif : 6.94 €
DURITE Lave-Linge CUVE/PV + CHAMBRE COMPRESSION + TUYAU PRESSOSTAT
Position : 295
Prix indicatif : 28.76 €
ENTRETOISE Lave-Linge MANETTE Programmateur
Position : 403
Prix indicatif : 11.06 €
VIS Lave-Linge 4*12 TORX
Position : 410
Prix indicatif : 2.53 €
SUPPORT Lave-Linge PLATINE ELECTRONIQUE
Position : 411
Prix indicatif : 28.8 €
PLATINE Lave-Linge F1A 427AFFF00410 FBASC10.cmb 19008000_v03i.mot EGO AC 32K
Position : 412
Prix indicatif : 76.54 €
DETROMPEUR Lave-Linge F3
Position : 463
Prix indicatif : 12.41 €
DOUILLE Lave-Linge RESSORT/CUVE
Position : 700
Prix indicatif : 4.56 €
SUPPORT Lave-Linge CACHE POMPE
Position : 701
Prix indicatif : 11.94 €
CACHE Lave-Linge POMPE Blanc
Position : 702
Prix indicatif : 18.29 €
RESSORT Lave-Linge SUSPENSION
Position : 800
Prix indicatif : 12.4 €
RONDELLE Lave-Linge Contre-poids AVANT 28*8*3
Position : 806
Prix indicatif : 2.3 €
VIS Lave-Linge Contre-poids AVANT 10*40
Position : 807
Prix indicatif : 6.29 €
VIS Lave-Linge Contre-poids Supérieur
Position : 808
Prix indicatif : 3.83 €
RENFORT Lave-Linge TOLE
Position : 811
Prix indicatif : 18.39 €
ECROU Lave-Linge Contre-poids Supérieur M8 GROWER
Position : 812
Prix indicatif : 2.3 €
Batteur Lave-Linge TAMBOUR 18cm *
Position : 813
Prix indicatif : 13.01 €
TRAVERSE Lave-Linge Supérieur
Position : 895
Prix indicatif : 31.95 €
SUPPORT Lave-Linge
Position : 898
Prix indicatif : 3.84 €
BOUCHON Lave-Linge POMPE LEILI 144122 247685 72.5/63.5
Position : 918
Prix indicatif : 17.4 €
BOUCHON Lave-Linge POMPE HANYU et YINHOA 49141 138521 171639
Position : 918
Prix indicatif : 18.35 €
BOUCHON Lave-Linge POMPE HANYU
Position : 918
Prix indicatif : 19.14 €
CLIPS Lave-Linge PANNEAU AVANT
Position : 920
Prix indicatif : 2.75 €
KIT Lave-Linge LESSIVE LIQUIDE BLEU
Position : 996
Prix indicatif : 17.93 €
CACHE Lave-Linge BRIDAGE
Position : 998
Prix indicatif : 2.4 €
SONDE Lave-Linge RESISTANCE RAST
Position : 999
Prix indicatif : 16.66 €
COUVERCLE Lave-Linge SUPPORT PLATINE
Position : 1100
Prix indicatif : 13.51 €
SUPPORT Lave-Linge CHARNIERE
Position : 1200
Prix indicatif : 5.36 €
COLLIER Lave-Linge DURITE BOITE LESSIVE/CUVE 65mm
Position : 1401
Prix indicatif : 4.74 €
COLLIER Lave-Linge DURITE CUVE POMPE coté cuve + vis 72mm
Position : 1402
Prix indicatif : 5.25 €
VIS Lave-Linge 4.2*16
Position : 1501
Prix indicatif : 2.6 €
VIS Lave-Linge CHARNIERE HUBLOT M5*8
Position : 1502
Prix indicatif : 2.56 €
VIS Lave-Linge 4.2*13
Position : 1504
Prix indicatif : 3.96 €
RONDELLE Lave-Linge Contre-poids AVANT 30*10*3
Position : 1507
Prix indicatif : 3.55 €
ENTRETOISE Lave-Linge PANNEAU AVANT
Position : 1511
Prix indicatif : 5.31 €
