Vue éclatée lave vaisselle HYUNDAI HY9251.09 HY925109
Découvrez la vue éclatée complète lave vaisselle HYUNDAI HY9251.09 HY925109, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle HYUNDAI HY9251.09 HY925109 et éviter les pannes imprévues. 62 pièces référencées.

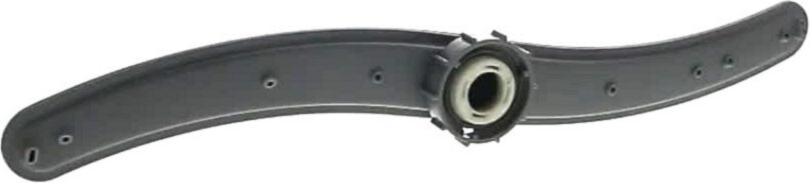

Cette vue éclatée HYUNDAI HY9251.09 HY925109 référence 62 pièces détachées, dont support lave-vaisselle bras supérieur, bras lave-vaisselle supérieur, support lave-vaisselle flotteur, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle HYUNDAI : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle MICRO (repère 1016, 18.3 €) · Pompe de vidange Lave-Vaisselle (repère 1028, 58.98 €) · TUYAU Lave-Vaisselle VIDANGE (repère 1039, 25.09 €) · FILTRE Lave-Vaisselle GRILLE (repère 1114, 26.94 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur AVEC EMBOUT (repère 1001, 35.56 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 1002, 7.47 €) · SUPPORT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 1003, 11.81 €) · ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 1004, 15.98 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 1002, 7.47 €) · JOINT Lave-Vaisselle BOL (repère 1018, 11.24 €) · JOINT Lave-Vaisselle BOUCHON BAC SEL (repère 1031, 7.13 €) · JOINT Lave-Vaisselle POT A SEL (repère 1033, 6.64 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : DURITE Lave-Vaisselle RESISTANCE (repère 1083, 17.25 €) · RESISTANCE Lave-Vaisselle 1800W TUBE 32 (repère 1086, 53.32 €) · Thermostat Lave-Vaisselle POINT JAUNE (repère 1093, 41.5 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle Gauche PORTE (repère 2009, 27.25 €) · CHARNIERE Lave-Vaisselle Droit PORTE (repère 2011, 26.86 €) · RESSORT Lave-Vaisselle PORTE (repère 2013, 25.19 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 1002, 7.47 €) · FILTRE Lave-Vaisselle MICRO (repère 1016, 18.3 €) · JOINT Lave-Vaisselle BOL (repère 1018, 11.24 €) · JOINT Lave-Vaisselle BOUCHON BAC SEL (repère 1031, 7.13 €) · JOINT Lave-Vaisselle POT A SEL (repère 1033, 6.64 €) · Thermostat Lave-Vaisselle POINT JAUNE (repère 1093, 41.5 €) · FILTRE Lave-Vaisselle GRILLE (repère 1114, 26.94 €) · Contre porte Lave-Vaisselle PORTE + JOINT INFERIEUR (repère 2002, 105.37 €)
