Vue éclatée lave vaisselle LG D14126IXS
Découvrez la vue éclatée complète lave vaisselle LG D14126IXS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle LG D14126IXS et éviter les pannes imprévues. 48 pièces référencées.
Cette vue éclatée LG D14126IXS référence 48 pièces détachées, dont dessus lave-vaisselle top, bras lave-vaisselle supérieur, bol lave-vaisselle complet, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle LG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE PMB-LG22 B (repère 51, 39.89 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 53, 25.84 €) · TUYAU Lave-Vaisselle VIDANGE (repère 130, 18.02 €) · PLATINE FILTRE (repère 160, 40.64 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : BRAS Lave-Vaisselle Supérieur (repère 4, 15.08 €) · MOTEUR CYCLAGE (repère 30, 72.53 €) · BRAS Lave-Vaisselle INFERIEUR (repère 50, 18.28 €) · BRAS Lave-Vaisselle LAVAGE Supérieur (repère 60, 18.68 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

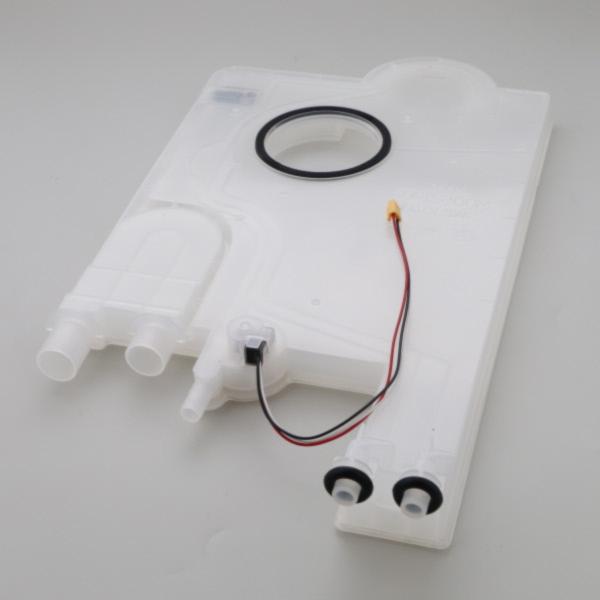

Sur cette vue : BAC Lave-Vaisselle SEL (repère 31, 38.39 €) · JOINT Lave-Vaisselle BAC SEL (repère 32, 5.6 €) · BOUCHON Lave-Vaisselle BAC A SEL (repère 35, 17.62 €) · AIRBREAK Lave-Vaisselle + JOINT + SENSOR (repère 40, 43.36 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SONDE Lave-Vaisselle (repère 36, 13.32 €) · RESISTANCE Lave-Vaisselle 1900W (repère 81, 32.43 €) · SONDE Lave-Vaisselle THERMISTANCE (repère 87, 17.68 €) · RESISTANCE Lave-Vaisselle COMPLETE (repère 500, 84.7 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle PORTE (repère 11, 9.02 €) · CABLE Lave-Vaisselle PORTE (repère 13, 11.24 €) · CABLE Lave-Vaisselle Alimentation (repère 230, 22.87 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BAC SEL (repère 32, 5.6 €) · AIRBREAK Lave-Vaisselle + JOINT + SENSOR (repère 40, 43.36 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 53, 25.84 €) · JOINT Lave-Vaisselle (repère 60, 8.26 €) · JOINT Lave-Vaisselle MOTEUR SECHAGE (repère 121, 14.9 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 132, 40.09 €) · JOINT Lave-Vaisselle GAUCHE BAS PORTE (repère 137, 5.9 €) · JOINT Lave-Vaisselle DROIT BAS PORTE (repère 138, 5.46 €)
