Vue éclatée four FUNIX FM2105RUA 056020

Name: FUNIX FM2105RUA 056020
Brand: FUNIX
SKU: FM2105RUA 056020

Découvrez la vue éclatée complète four FUNIX FM2105RUA 056020, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four FUNIX FM2105RUA 056020 et éviter les pannes imprévues. 26 pièces référencées.

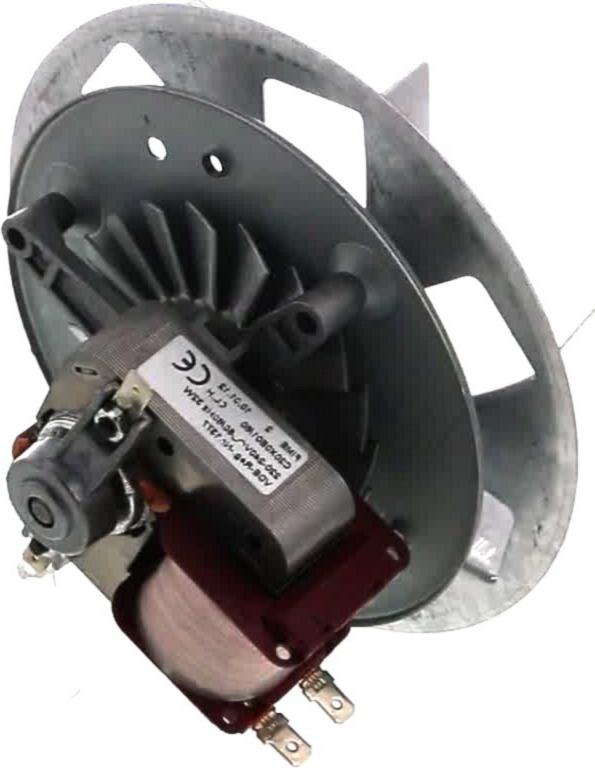

Cette vue éclatée FUNIX FM2105RUA 056020 référence 26 pièces détachées, dont moteur cuisinière chaleur tournante, vitre cuisinière interieur, thermostat cuisinière securite, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière FUNIX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

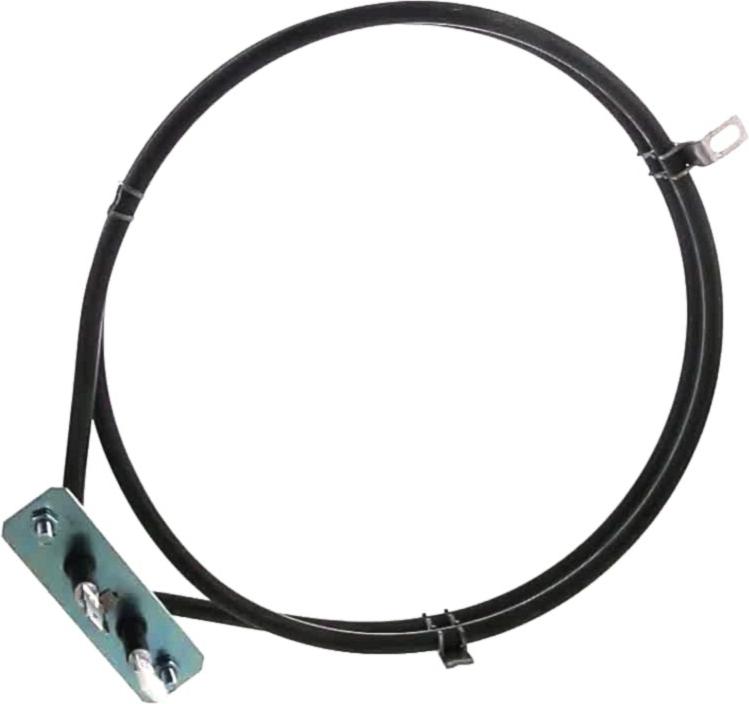

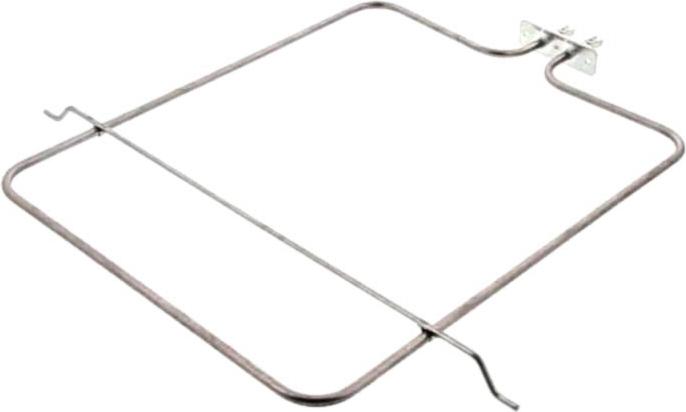

Sur cette vue : Résistance Four CIRCULAIRE 2100w (repère 3, 45.68 €) · GRILLE Cuisinière FOUR 449*390 (repère 13) · Résistance Cuisinière 1200W SOLE 2040926000 4217 (repère 22, 40.06 €) · Résistance Cuisinière GRILL 1050+850W (repère 23).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : Résistance Four CIRCULAIRE 2100w (repère 3, 45.68 €) · Résistance Cuisinière 1200W SOLE 2040926000 4217 (repère 22, 40.06 €) · Résistance Cuisinière GRILL 1050+850W (repère 23).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : THERMOSTAT Cuisinière SECURITE (repère 2, 31.32 €) · ECROU Four HELICE VENTILATEUR (repère 4, 5.85 €) · Thermostat Cuisinière REGLABLE (repère 10, 69.3 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

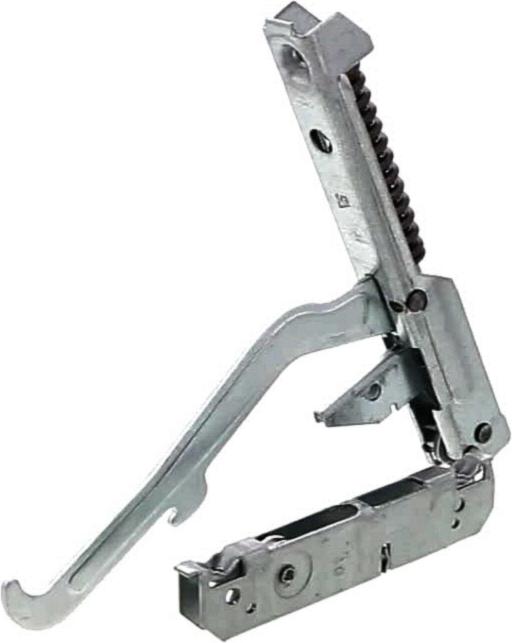

Sur cette vue : VITRE Cuisinière INTERIEUR (repère 1, 56.29 €) · JOINT Cuisinière PORTE (repère 10) · CHARNIERE Cuisinière PORTE FOUR Gauche OU Droit (repère 11, 38.58 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Cuisinière SECURITE (repère 2, 31.32 €) · JOINT Cuisinière PORTE (repère 10) · Thermostat Cuisinière REGLABLE (repère 10, 69.3 €)
