Vue éclatée hotte aspirante CLIMADIFF GA306GR

Name: CLIMADIFF GA306GR
Brand: CLIMADIFF
SKU: GA306GR

Découvrez la vue éclatée complète hotte aspirante CLIMADIFF GA306GR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre hotte aspirante. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre hotte aspirante CLIMADIFF GA306GR et éviter les pannes imprévues. 13 pièces référencées.

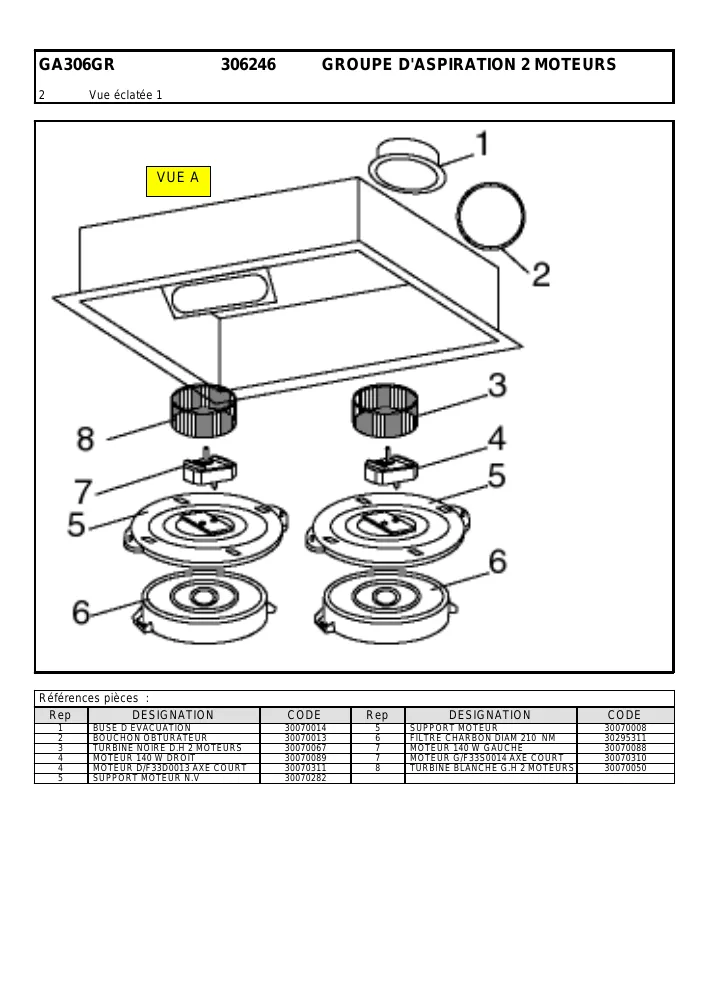

Cette vue éclatée CLIMADIFF GA306GR référence 13 pièces détachées, dont vis hotte fixation filtre e, buse hotte evacuation, filtre hotte charbon rond sq2, avec leur position sur le schéma constructeur.

Réparer son hotte aspirante CLIMADIFF : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

N'aspire plus ou fait du bruit

Un moteur de hotte qui ronronne sans tourner a souvent son condensateur en cause ; une turbine encrassée de graisse vibre et perd son débit. Les deux se remplacent par l'intérieur du capot.

Sur cette vue : MOTEUR Hotte Droit (repère 5, 80.89 €) · MOTEUR Hotte Gauche 140W (repère 6, 81.08 €).

Filtres et éclairage

Filtres métalliques à dégraisser, filtres à charbon à remplacer tous les 4 à 6 mois en version recyclage ; l'éclairage passe par lampe, douille ou transformateur selon les modèles, tous repérés sur cette vue.

Sur cette vue : VIS Hotte FIXATION FILTRE E (repère 2) · FILTRE Hotte CHARBON ROND SQ2 (repère 3, 12.87 €) · Interrupteur Hotte LUMIERE (repère 4, 12.37 €) · FILTRE Hotte GRAISSE (repère 9, 31.72 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

VIS Hotte FIXATION FILTRE E (repère 2) · FILTRE Hotte CHARBON ROND SQ2 (repère 3, 12.87 €) · FILTRE Hotte GRAISSE (repère 9, 31.72 €) · GRILLE Hotte SUPPÖRT FILTRE (repère 10, 34.6 €)
