Vue éclatée lave linge OCEAN LA500
Découvrez la vue éclatée complète lave linge OCEAN LA500, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge OCEAN LA500 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée OCEAN LA500 référence 90 pièces détachées, dont manchon charge poudre a laver, voyant lave-linge, vis lave-linge contre-poids superieure, avec leur position sur le schéma constructeur.
Réparer son lave-linge OCEAN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge ARRIVEE EAU (repère 30, 2.37 €) · DURITE Lave-Linge CUVE/FILTRE EPUISE (repère 50) · DURITE FILTRE POMPE 215mm (repère 60, 145086034.69 €) · DURITE Lave-Linge EVACUATION VAPEUR EPUISE (repère 70).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge 14uF 450V (repère 370, 15.5 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 380, 17.09 €) · COURROIE Lave-Linge 3L493 9ML126 3L497 (repère 440, 18.33 €) · COURROIE Lave-Linge (repère 440, 19.26 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : DURITE Lave-Linge CUVE/FILTRE EPUISE (repère 50) · DURITE FILTRE POMPE 215mm (repère 60, 145086034.69 €) · SUPPORT Lave-Linge TUYAU VIDANGE (repère 150, 3.19 €) · JOINT Lave-Linge FILTRE ARRIVEE EAU (repère 180, 2.69 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

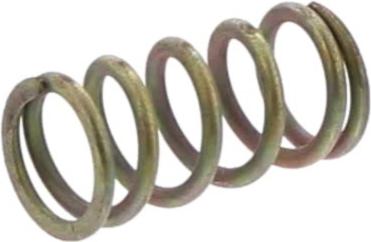

Sur cette vue : RESSORT Lave-Linge CHARNIERE COUVERCLE (repère 110, 11.6 €) · RESSORT Lave-Linge CHARNIERE (repère 110, 1.7 €) · BAGUE Lave-Linge FIXATION RESSORT CHARNIERE (repère 120, 10.49 €) · JOINT Lave-Linge PROTECTION ROULEMENT (repère 140, 14.21 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : JOINT Lave-Linge THERMOSTAT (repère 130, 4.71 €) · Thermostat Lave-Linge REGLABLE 0-88°C (repère 210, 44.97 €) · Thermostat Lave-Linge NA33 (repère 330, 13.88 €) · Résistance Lave-Linge 1950W+TH av200414 (repère 350, 25.49 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge ARRIVEE EAU (repère 30, 2.37 €) · DURITE Lave-Linge CUVE/FILTRE EPUISE (repère 50) · DURITE FILTRE POMPE 215mm (repère 60, 145086034.69 €) · JOINT Lave-Linge THERMOSTAT (repère 130, 4.71 €) · JOINT Lave-Linge PROTECTION ROULEMENT (repère 140, 14.21 €) · JOINT Lave-Linge FILTRE ARRIVEE EAU (repère 180, 2.69 €) · Thermostat Lave-Linge REGLABLE 0-88°C (repère 210, 44.97 €) · JOINT Lave-Linge FILTRE (repère 220, 4.14 €)
