Vue éclatée lave linge OCEAN 603X
Découvrez la vue éclatée complète lave linge OCEAN 603X, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge OCEAN 603X et éviter les pannes imprévues. 71 pièces référencées.
Cette vue éclatée OCEAN 603X référence 71 pièces détachées, dont pied lave-linge reglable (b15), embout lave-linge ressort, corps lave-linge filtre, avec leur position sur le schéma constructeur.
Réparer son lave-linge OCEAN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge FILTRE (repère 10, 30.07 €) · DURITE Lave-Linge FILTRE/POMPE (repère 11, 49.47 €) · COLLIER Lave-Linge FIX JOINT HUBLOT (repère 20, 20.48 €) · JOINT Lave-Linge PALIER (repère 114, 17.72 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 3L543 10*6*1362 E (repère 144).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : CORPS Lave-Linge FILTRE (repère 7, 39.45 €) · JOINT Lave-Linge FILTRE (repère 10, 30.07 €) · DURITE Lave-Linge FILTRE/POMPE (repère 11, 49.47 €) · SUPPORT Lave-Linge TUYAU VIDANGE (repère 44, 2.3 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

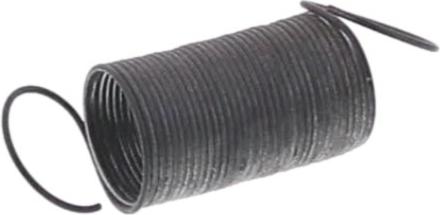

Sur cette vue : EMBOUT Lave-Linge RESSORT (repère 5) · RESSORT Lave-Linge (repère 30, 1.86 €) · RESSORT Lave-Linge BOITE A PRODUIT (repère 54, 1.13 €) · ROULEMENT Lave-Linge 20 M/M 6204 (repère 112, 19.88 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Thermostat Lave-Linge NA35 NC90 (repère 142, 23.78 €) · Résistance Lave-Linge 1900w (repère 148, 52.42 €) · Thermostat Lave-Linge REGLABLE (repère 433, 81.85 €) · MANETTE Lave-Linge Thermostat (repère 446, 25.07 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

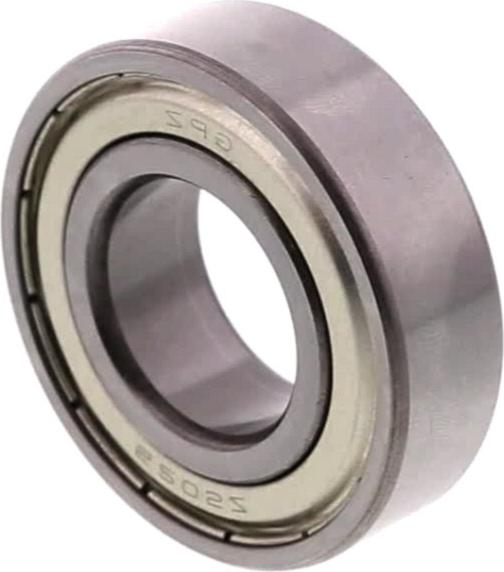

CORPS Lave-Linge FILTRE (repère 7, 39.45 €) · JOINT Lave-Linge FILTRE (repère 10, 30.07 €) · DURITE Lave-Linge FILTRE/POMPE (repère 11, 49.47 €) · COLLIER Lave-Linge FIX JOINT HUBLOT (repère 20, 20.48 €) · ROULEMENT Lave-Linge 20 M/M 6204 (repère 112, 19.88 €) · ROULEMENT Lave-Linge 25M/M BB1-725 B/+ 6205 (repère 113, 19.8 €) · JOINT Lave-Linge PALIER (repère 114, 17.72 €) · JOINT DE FLASQUE (repère 138, 41.02 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
