Vue éclatée lave linge HAIER HW80-BD1626 CEAAJ0E0H00
Découvrez la vue éclatée complète lave linge HAIER HW80-BD1626 CEAAJ0E0H00, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HAIER HW80-BD1626 CEAAJ0E0H00 et éviter les pannes imprévues. 60 pièces référencées.
Cette vue éclatée HAIER HW80-BD1626 CEAAJ0E0H00 référence 60 pièces détachées, dont trappe lave-linge vidange, support lave-linge trappe vidange, vis lave-linge contre porte, avec leur position sur le schéma constructeur.
Réparer son lave-linge HAIER : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

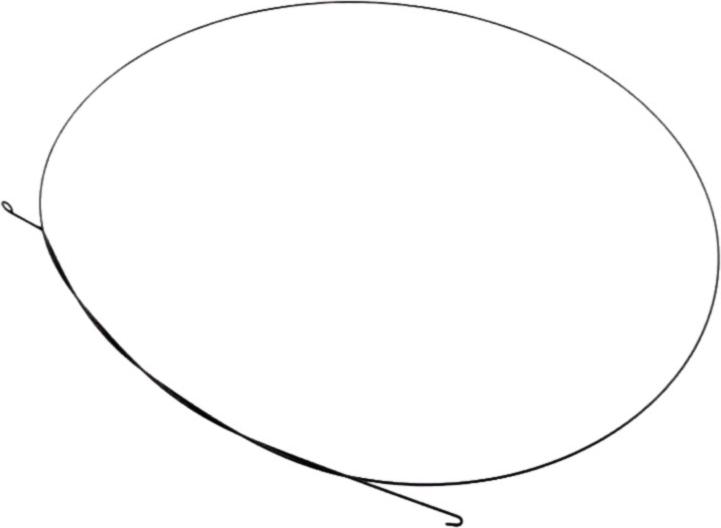

Sur cette vue : COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 83, 15.04 €) · VIS Lave-Linge COLLIER (repère 84, 4.98 €) · COLLIER Lave-Linge DURITE (repère 91, 12.13 €) · COLLIER Lave-Linge ARRIERE JOINT DE HUBLOT (repère 96, 17.53 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

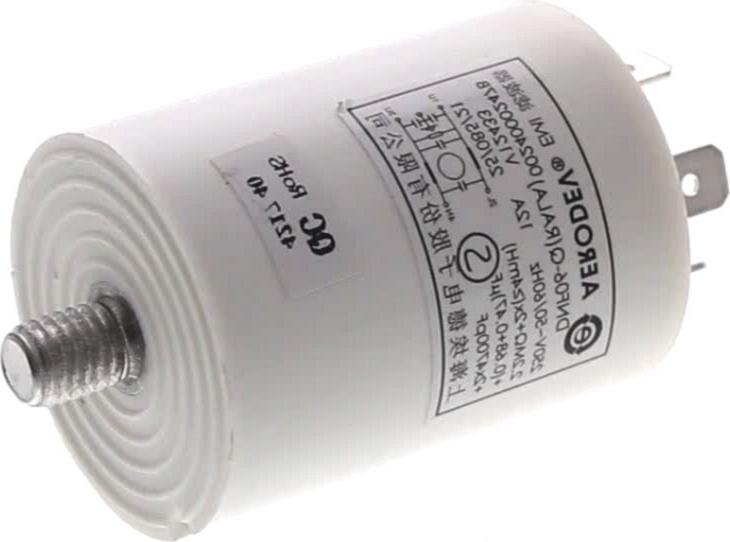

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE (repère 37, 37.96 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

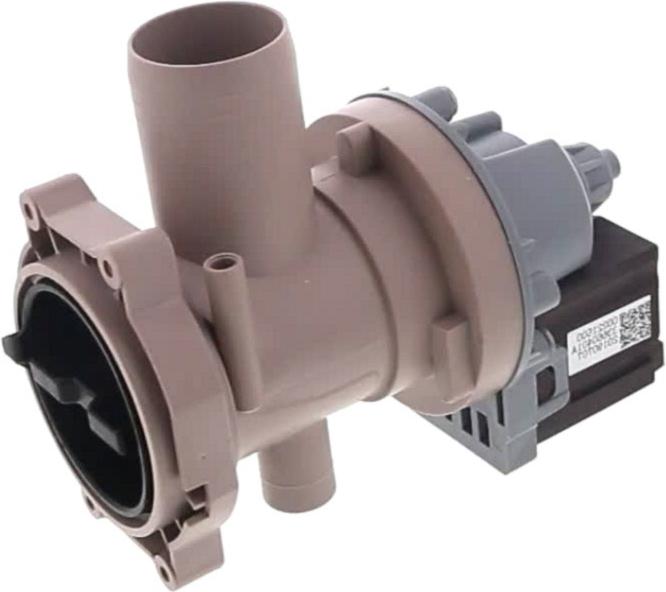

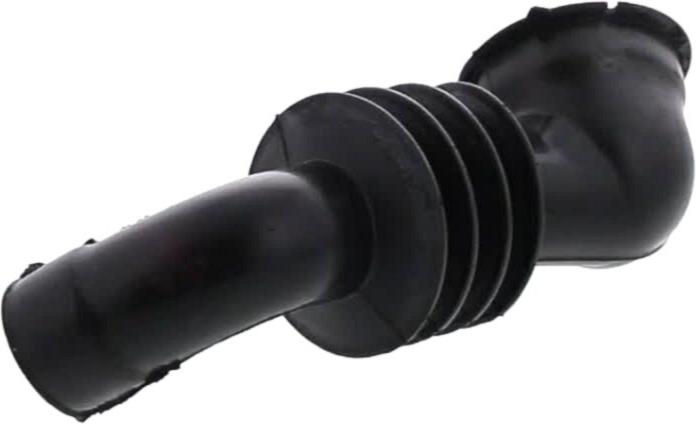

Sur cette vue : TRAPPE Lave-Linge VIDANGE (repère 1, 23.29 €) · SUPPORT Lave-Linge TRAPPE VIDANGE (repère 2, 33.46 €) · DURITE Lave-Linge CUVE POMPE (repère 137, 26.95 €) · POMPE Lave-Linge VIDANGE S3026 RT018901 (repère 140, 41.86 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : SUPPORT Lave-Linge RESSORT SUSPENSION (repère 69, 12.6 €) · RESSORT (repère 124, 15.89 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

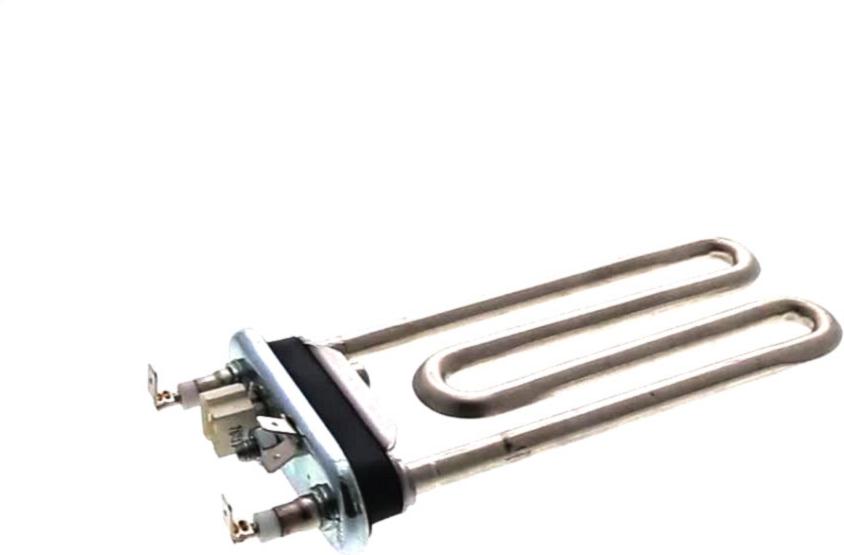

Sur cette vue : RESISTANCE Lave-Linge + SONDE 1800 W (repère 117, 69.49 €) · SUPPORT Lave-Linge RESISTANCE (repère 118, 12.22 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

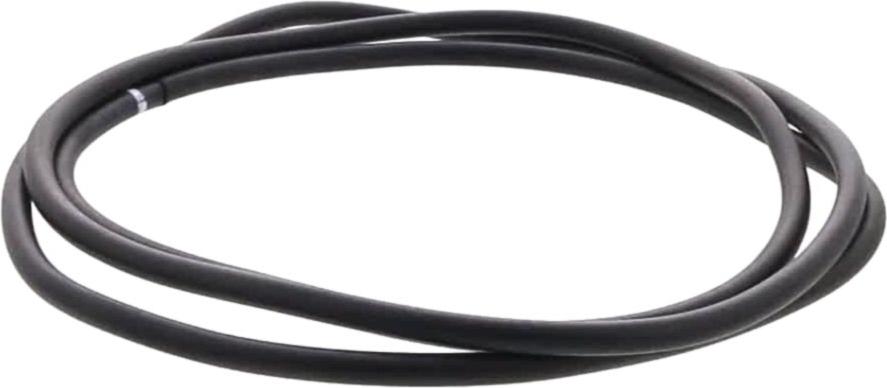

CONDENSATEUR Lave-Linge ANTIPARASITE (repère 37, 37.96 €) · COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 83, 15.04 €) · COLLIER Lave-Linge ARRIERE JOINT DE HUBLOT (repère 96, 17.53 €) · JOINT Lave-Linge CUVE (repère 115, 32.17 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
