Vue éclatée lave linge HAIER HWS60-10F2S CEABH5M0H00
Découvrez la vue éclatée complète lave linge HAIER HWS60-10F2S CEABH5M0H00, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HAIER HWS60-10F2S CEABH5M0H00 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée HAIER HWS60-10F2S CEABH5M0H00 référence 90 pièces détachées, dont dessus lave-linge couvercle, facade lave-linge avant, pied lave-linge + ecrou, avec leur position sur le schéma constructeur.
Réparer son lave-linge HAIER : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

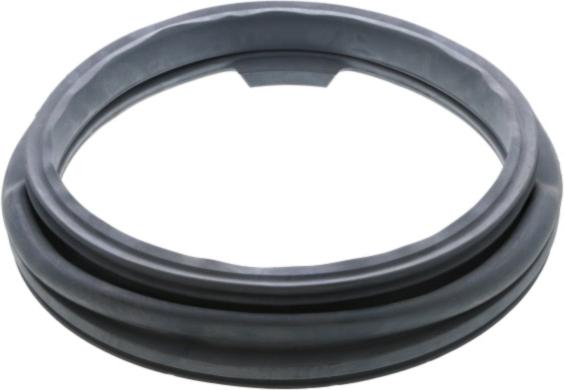

Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT/FACADE (repère 9, 10.98 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 18.17 €) · JOINT Lave-Linge HUBLOT (repère 118, 38.32 €) · COLLIER Lave-Linge JOINT/CUVE (repère 119, 12.35 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1228H6EL (repère 100, 26.7 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

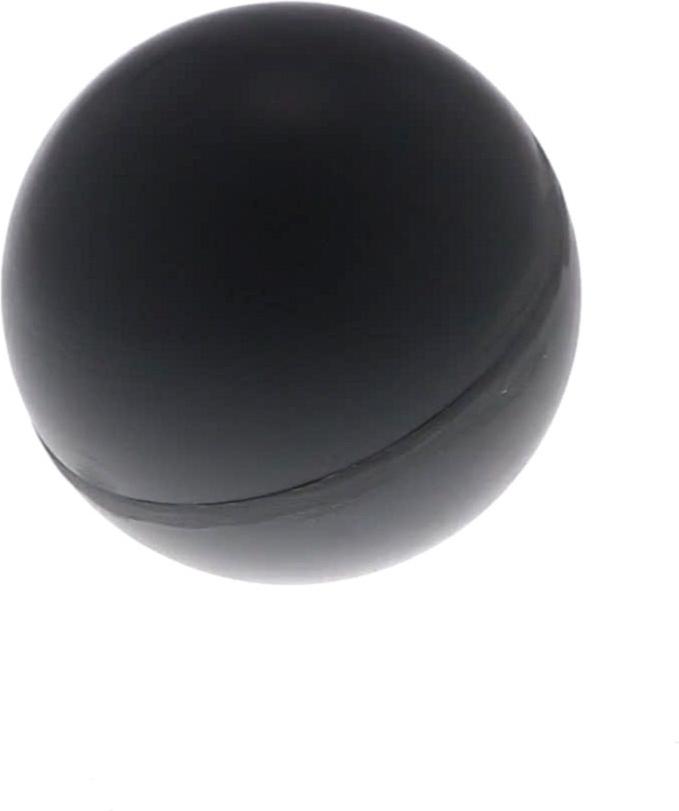

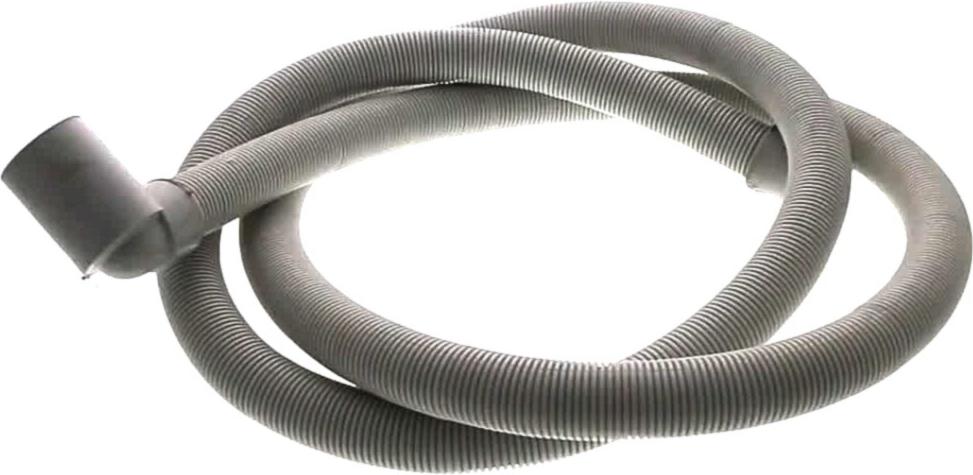

Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 219, 18.49 €) · SUPPORT Lave-Linge TUYAU VIDANGE (repère 220, 8.72 €) · COLLIER Lave-Linge TUYAU VIDANGE (repère 235, 5.74 €) · BALLE Lave-Linge DURITE VIDANGE (repère 250, 10.74 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge POIGNEE PORTE (repère 15, 4.25 €) · RESSORT Lave-Linge POIGNEE HUBLOT (repère 16, 4.58 €) · AMORTISSEUR Lave-Linge 80N (repère 104, 26.07 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 6.29 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

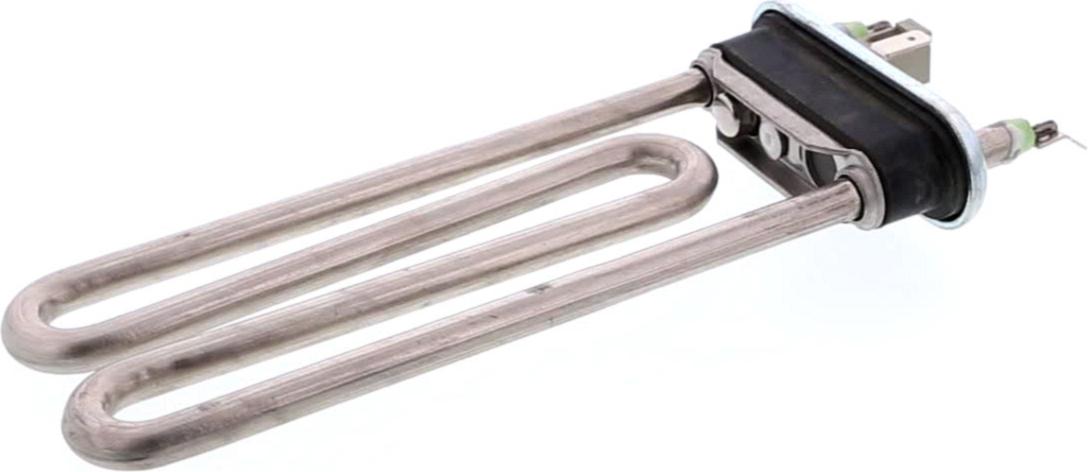

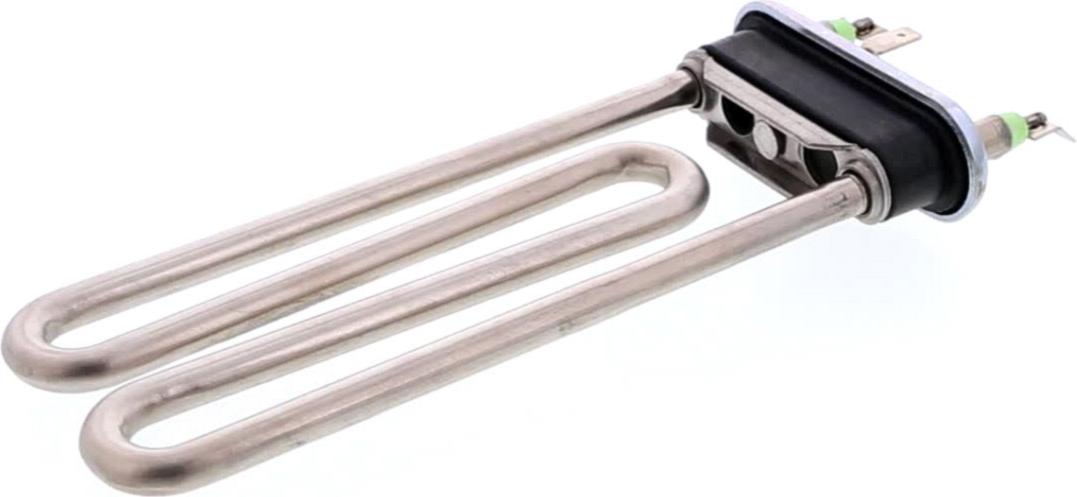

Sur cette vue : SUPPORT Lave-Linge Résistance (repère 115, 43.71 €) · RESISTANCE Lave-Linge +SONDE 1650W (repère 121, 41.94 €) · RESISTANCE Lave-Linge SEULE (repère 899, 40.01 €) · SONDE Lave-Linge RESISTANCE RAST (repère 999, 14.6 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge JOINT HUBLOT/FACADE (repère 9, 10.98 €) · COURROIE Lave-Linge 1228H6EL (repère 100, 26.7 €) · AMORTISSEUR Lave-Linge 80N (repère 104, 26.07 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 6.29 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 18.17 €) · JOINT Lave-Linge HUBLOT (repère 118, 38.32 €) · COLLIER Lave-Linge JOINT/CUVE (repère 119, 12.35 €)
