Vue éclatée lave vaisselle CARAD DW312A

Name: CARAD DW312A
Brand: CARAD
SKU: DW312A

Découvrez la vue éclatée complète lave vaisselle CARAD DW312A, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle CARAD DW312A et éviter les pannes imprévues. 11 pièces référencées.

Cette vue éclatée CARAD DW312A référence 11 pièces détachées, dont résistance lave-vaisselle 1000w irca6041, thermostat lave-vaisselle secu nc87, charnière lave-vaisselle e, avec leur position sur le schéma constructeur.

Réparer son lave-vaisselle CARAD : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne vidange plus

De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

Sur cette vue : FILTRE Lave-Vaisselle FOND DE CUVE (repère 0, 19.97 €) · TUYAU Lave-Vaisselle VIDANGE 1,7 m (repère 217, 20.75 €).

Vaisselle mal lavée

Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

Sur cette vue : CLIPS Lave-Vaisselle BRAS (repère 11, 4.13 €).

Fuite

Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

Sur cette vue : Thermostat Lave-Vaisselle BAC PRODUIT (repère 0, 62.54 €).

Ne chauffe plus / vaisselle froide

La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

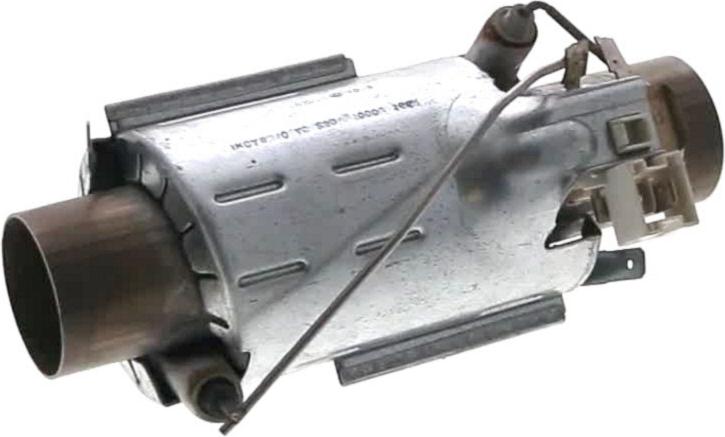

Sur cette vue : Résistance Lave-Vaisselle 1000W IRCA6041 (repère 0, 84.08 €) · Thermostat Lave-Vaisselle SECU NC87 (repère 0) · Thermostat Lave-Vaisselle Programmateur NC65 (repère 0, 70.19 €) · Thermostat Lave-Vaisselle BAC PRODUIT (repère 0, 62.54 €).

Porte qui tombe ou ne tient plus

Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.

Sur cette vue : Charnière Lave-Vaisselle E (repère 0).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

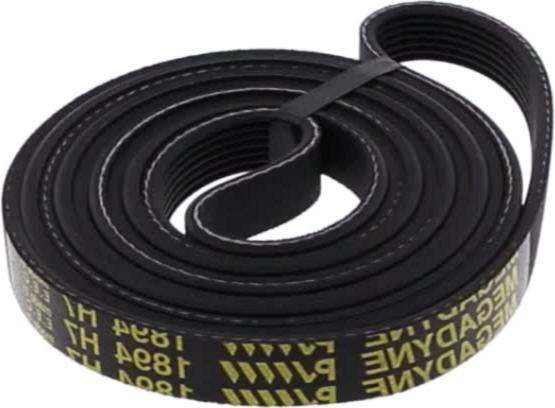

Thermostat Lave-Vaisselle SECU NC87 (repère 0) · Thermostat Lave-Vaisselle Programmateur NC65 (repère 0, 70.19 €) · Thermostat Lave-Vaisselle BAC PRODUIT (repère 0, 62.54 €) · Thermostat Lave-Vaisselle Programmateur NC50 (repère 0, 32.54 €) · FILTRE Lave-Vaisselle FOND DE CUVE (repère 0, 19.97 €) · COURROIE 1894H7 (repère 15, 30.27 €)
