Vue éclatée cuisinière SIDEX KSX644 655629

Name: SIDEX KSX644 655629
Brand: SIDEX
SKU: KSX644 655629

Découvrez la vue éclatée complète cuisinière SIDEX KSX644 655629, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SIDEX KSX644 655629 et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée SIDEX KSX644 655629 référence 26 pièces détachées, dont poignee cuisinière porte blanc, chapeau cuisinière semi-rapide, chapeau cuisinière bruleur auxiliaire, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière SIDEX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Cuisinière FOUR 406*360 (repère 38, 41.57 €) · Résistance Four VOUTE (repère 89, 62.02 €) · Résistance Cuisinière SOLE PERLE 1100W (repère 670, 57.07 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : Résistance Four VOUTE (repère 89, 62.02 €) · Résistance Cuisinière SOLE PERLE 1100W (repère 670, 57.07 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

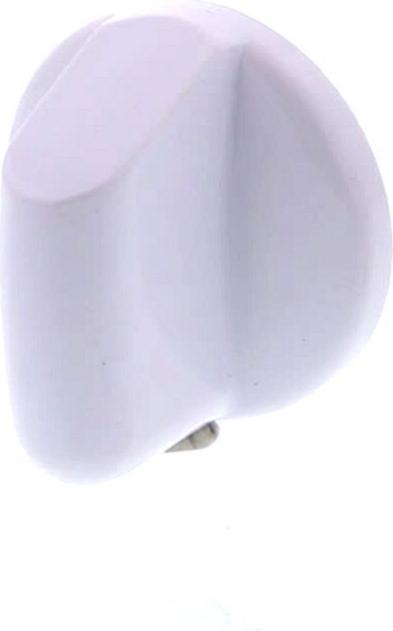

Sur cette vue : THERMOSTAT Cuisinière FOUR (repère 66, 37.26 €) · Thermostat Cuisinière SECURITE (repère 92, 19.16 €) · MANETTE Cuisinière Thermostat FOUR Blanc 49*26 12h 6mm 25mm 50-275 (repère 749, 15.84 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : CHARNIERE Cuisinière COUVERCLE Droit OU Gauche (repère 14, 19.16 €) · JOINT Four MOUFLE (repère 51, 41.66 €) · VITRE Cuisinière EXTERIEUR (repère 63) · Charnière Cuisinière Porte FOUR Gauche OU Droit (repère 646, 36.77 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Four MOUFLE (repère 51, 41.66 €) · THERMOSTAT Cuisinière FOUR (repère 66, 37.26 €) · Thermostat Cuisinière SECURITE (repère 92, 19.16 €) · BOUGIE Cuisinière (repère 742, 15.81 €) · MANETTE Cuisinière Thermostat FOUR Blanc 49*26 12h 6mm 25mm 50-275 (repère 749, 15.84 €)
