Vue éclatée cuisinière SIDEX SX30 605046

Découvrez la vue éclatée complète cuisinière SIDEX SX30 605046, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SIDEX SX30 605046 et éviter les pannes imprévues. 29 pièces référencées.

Cette vue éclatée SIDEX SX30 605046 référence 29 pièces détachées, dont couvercle cuisinière, poignee cuisinière porte four bl+embouts, clips manette, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière SIDEX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Cuisinière 4 FEUX (repère 5, 79.48 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : VITRE Cuisinière Extérieure E (repère 14) · CHARNIERE Cuisinière COUVERCLE Droit OU Gauche (repère 26, 19.25 €).

Guides utiles

Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

COUVERCLE Cuisinière
COUVERCLE Cuisinière
Position : 2
Prix indicatif : 63.66 €
POIGNEE Cuisinière Porte FOUR BL+EMBOUTS
POIGNEE Cuisinière Porte FOUR BL+EMBOUTS
Position : 4
Prix indicatif : 33.94 €
CLIPS MANETTE
CLIPS MANETTE
Position : 5
Prix indicatif : 9.47 €
GRILLE Cuisinière 4 FEUX
GRILLE Cuisinière 4 FEUX
Position : 5
Prix indicatif : 79.48 €
MANETTE Cuisinière GAZ + FOUR
MANETTE Cuisinière GAZ + FOUR
Position : 6
Prix indicatif : 15.71 €
ADAPTATEUR Cuisinière PETITE CASSEROLE
ADAPTATEUR Cuisinière PETITE CASSEROLE
Position : 6
Prix indicatif : 12.34 €
CHAPEAU Cuisinière Rapide 88MM
CHAPEAU Cuisinière Rapide 88MM
Position : 7
Prix indicatif : 21.32 €
COURONNE Cuisinière Ultra-rapide
COURONNE Cuisinière Ultra-rapide
Position : 8
TETE Cuisinière BRULEUR R ARG
TETE Cuisinière BRULEUR R ARG
Position : 9
Prix indicatif : 12.71 €
TETE Cuisinière BRULEUR Ultra-rapide
TETE Cuisinière BRULEUR Ultra-rapide
Position : 10
Prix indicatif : 15.6 €
SUPPORT Cuisinière Droit Poignée Porte FOUR Blanc
SUPPORT Cuisinière Droit Poignée Porte FOUR Blanc
Position : 11
Prix indicatif : 15.52 €
POIGNEE Cuisinière PORTE FOUR BLANCHE
POIGNEE Cuisinière PORTE FOUR BLANCHE
Position : 12
Prix indicatif : 28.33 €
SUPPORT Cuisinière Gauche Poignée Porte FOUR Blanc
SUPPORT Cuisinière Gauche Poignée Porte FOUR Blanc
Position : 13
Prix indicatif : 14.4 €
CHAPEAU Cuisinière Auxiliaire 45MM
CHAPEAU Cuisinière Auxiliaire 45MM
Position : 14
VITRE Cuisinière Extérieure E
VITRE Cuisinière Extérieure E
Position : 14
COURONNE Cuisinière Auxiliaire
COURONNE Cuisinière Auxiliaire
Position : 15
Prix indicatif : 21.82 €
TETE Cuisinière BRULEUR Auxiliaire
TETE Cuisinière BRULEUR Auxiliaire
Position : 16
Prix indicatif : 14.8 €
CHAPEAU Cuisinière Semi-rapide 68MM
CHAPEAU Cuisinière Semi-rapide 68MM
Position : 20
COURONNE Cuisinière Semi-rapide
COURONNE Cuisinière Semi-rapide
Position : 21
Prix indicatif : 22.87 €
COURONNE Cuisinière Semi-rapide
COURONNE Cuisinière Semi-rapide
Position : 22
Prix indicatif : 9.46 €
TETE Cuisinière BRULEUR Auxiliaire
TETE Cuisinière BRULEUR Auxiliaire
Position : 23
Prix indicatif : 13.96 €
CHARNIERE Cuisinière COUVERCLE Droit OU Gauche
CHARNIERE Cuisinière COUVERCLE Droit OU Gauche
Position : 26
Prix indicatif : 19.25 €

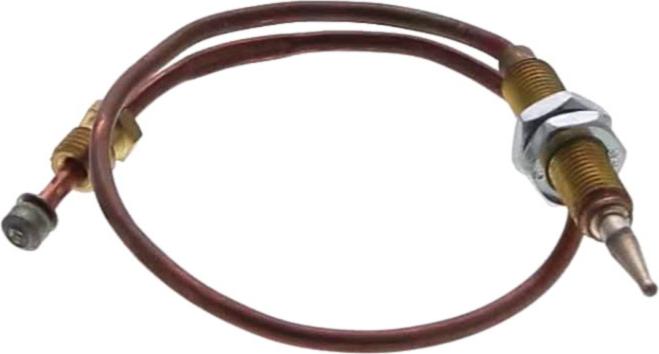

THERMOCOUPLE Cuisinière FOUR A VISSER
THERMOCOUPLE Cuisinière FOUR A VISSER
Position : 28
Prix indicatif : 25.4 €
ROBINET Cuisinière Rapide
ROBINET Cuisinière Rapide
Position : 34
Prix indicatif : 30.35 €
SUPPORT Cuisinière Injecteur FOUR
SUPPORT Cuisinière Injecteur FOUR
Position : 41
Prix indicatif : 27.37 €
TUYAU Cuisinière FOUR REGLAGE AIR
TUYAU Cuisinière FOUR REGLAGE AIR
Position : 42
Prix indicatif : 15.46 €
LECHE FRITE Cuisinière
LECHE FRITE Cuisinière
Position : 45
Prix indicatif : 40.27 €
JEU Cuisinière Injecteur Gaz Butane
JEU Cuisinière Injecteur Gaz Butane
Position : 46
JEU Cuisinière Injecteur Gaz Naturel
JEU Cuisinière Injecteur Gaz Naturel
Position : 46
Prix indicatif : 45.74 €
