Vue éclatée lave vaisselle WHIRLPOOL ADP6827 851183529930
Découvrez la vue éclatée complète lave vaisselle WHIRLPOOL ADP6827 851183529930, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle WHIRLPOOL ADP6827 851183529930 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée WHIRLPOOL ADP6827 851183529930 référence 90 pièces détachées, dont bac lave-vaisselle récupération eau, dessus lave-vaisselle top, charniere lave-vaisselle porte gauche, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE (repère 4300, 30.32 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 4301, 24.79 €) · CLAPET Lave-Vaisselle DOSEUR PRELAVAGE (repère 6812, 23.74 €) · FILTRE Lave-Vaisselle FOND DE CUVE (repère 7610).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

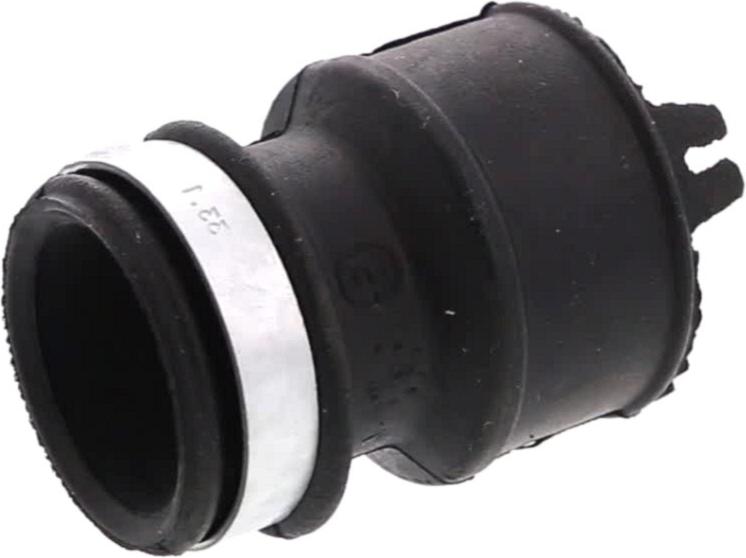

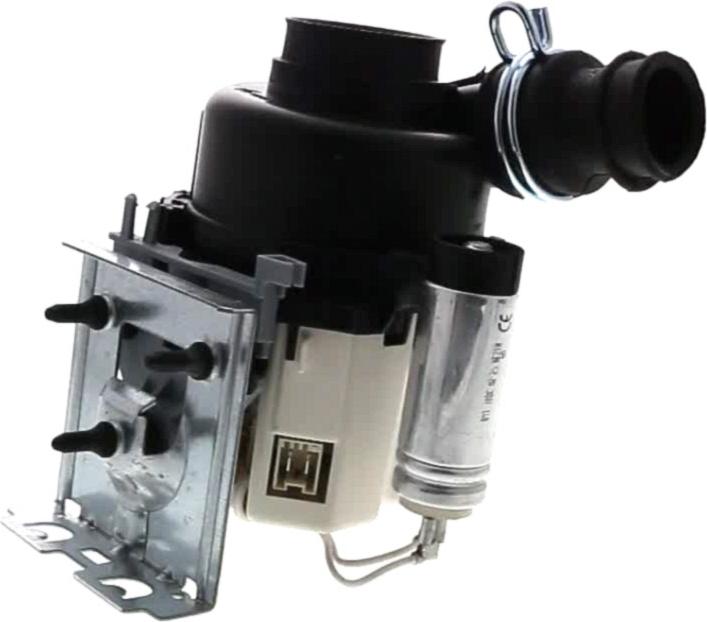

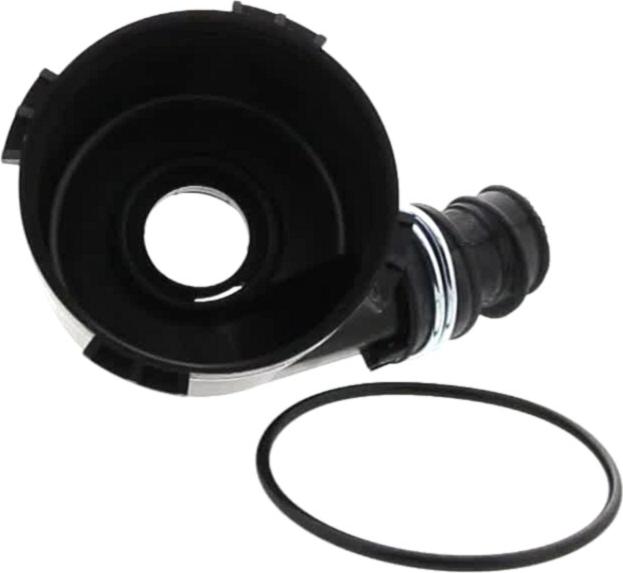

Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE (repère 4000, 162.88 €) · CORPS Lave-Vaisselle MOTEUR CYCLAGE (repère 4050, 78.84 €) · JOINT Lave-Vaisselle MOTEUR CYCLAGE (repère 4051, 7.09 €) · DURITE Lave-Vaisselle MOTEUR CYCLAGE/BOL Diamètre 26X45 (repère 4052, 46.8 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : BAC Lave-Vaisselle Récupération EAU (repère 40, 43.29 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 44.62 €) · JOINT Lave-Vaisselle BAS DE PORTE 545*20 (repère 1920, 26.2 €) · JOINT Lave-Vaisselle MOTEUR CYCLAGE (repère 4051, 7.09 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : RESISTANCE Lave-Vaisselle 2040W TUBE 40mm IRCA 8016 (repère 4500, 47.76 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle PORTE Gauche (repère 401, 31.15 €) · CHARNIERE Lave-Vaisselle PORTE Droit (repère 402, 34.08 €) · RESSORT Lave-Vaisselle CHARNIERE PORTE (repère 440, 46.79 €) · CABLE Lave-Vaisselle PORTE (repère 471, 18.66 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 44.62 €) · JOINT Lave-Vaisselle BAS DE PORTE 545*20 (repère 1920, 26.2 €) · PALIER Lave-Vaisselle CLIPS SUPPORT ASSIETTE (repère 2423, 7.16 €) · JOINT Lave-Vaisselle MOTEUR CYCLAGE (repère 4051, 7.09 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITES ISKRA 37262 (repère 4210, 33.72 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 4301, 24.79 €) · JOINT Lave-Vaisselle BOITE LESSIVE (repère 6801, 35.9 €) · JOINT Lave-Vaisselle BOUCHON RINCAGE 44mm (repère 6811, 48.49 €)
