Vue éclatée lave vaisselle WHIRLPOOL ADPF941WH 851122201010
Découvrez la vue éclatée complète lave vaisselle WHIRLPOOL ADPF941WH 851122201010, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle WHIRLPOOL ADPF941WH 851122201010 et éviter les pannes imprévues. 21 pièces référencées.
Cette vue éclatée WHIRLPOOL ADPF941WH 851122201010 référence 21 pièces détachées, dont poignee lave-vaisselle porte, serrure lave-vaisselle porte complete, charniere lave-vaisselle porte gauche, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE (repère 427, 20.43 €) · POMPE Lave-Vaisselle VIDANGE (repère 611, 40.09 €) · POMPE Lave-Vaisselle CYCLAGE (repère 616, 115.88 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

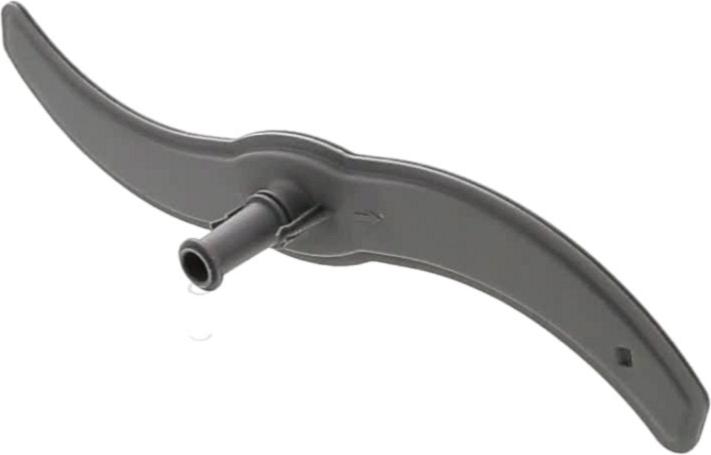

Sur cette vue : TUYAU Lave-Vaisselle ALIMENTATION BRAS Supérieur + DOUCHETTE (repère 504, 49.94 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 507, 13.61 €) · BRAS Lave-Vaisselle SUPERIEUR 350MM (repère 508, 24.01 €) · BRAS Lave-Vaisselle INFERIEUR (repère 511, 24.2 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE (repère 318, 29.38 €) · BAC Lave-Vaisselle A SEL (repère 404, 56.22 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

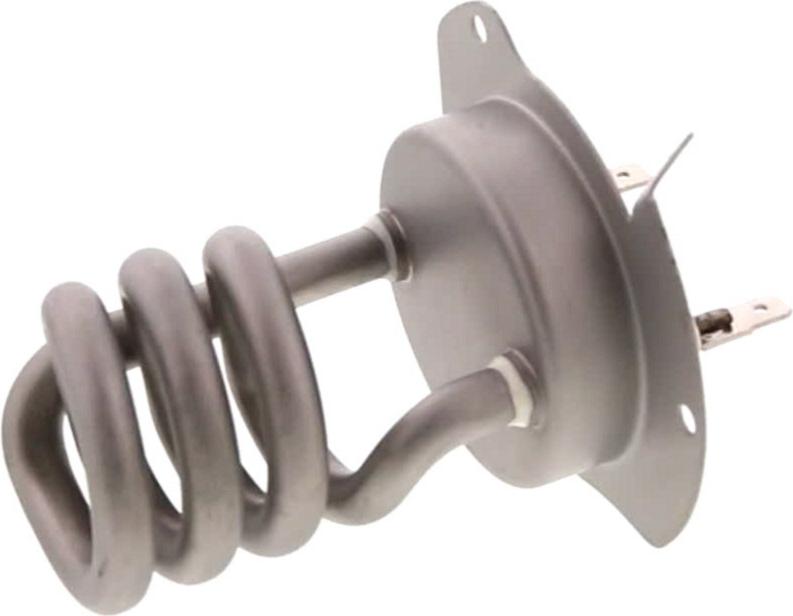

Sur cette vue : RESISTANCE Lave-Vaisselle 1800W (repère 621, 43.08 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle PORTE Gauche (repère 205, 24.71 €) · CHARNIERE Lave-Vaisselle PORTE Droit (repère 211, 22.36 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (repère 318, 29.38 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
