Vue éclatée lave vaisselle WHIRLPOOL AGB667 851266701000

Name: WHIRLPOOL AGB667 851266701000
Brand: WHIRLPOOL
SKU: AGB667 851266701000

Découvrez la vue éclatée complète lave vaisselle WHIRLPOOL AGB667 851266701000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle WHIRLPOOL AGB667 851266701000 et éviter les pannes imprévues. 16 pièces référencées.

Cette vue éclatée WHIRLPOOL AGB667 851266701000 référence 16 pièces détachées, dont support lave-vaisselle bras supérieur, programmateur lave-vaisselle avant, pompe lave-vaisselle doseur rincage, avec leur position sur le schéma constructeur.

Réparer son lave-vaisselle WHIRLPOOL : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne vidange plus

De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

Sur cette vue : POMPE Lave-Vaisselle DOSEUR RINCAGE (repère 10, 83.31 €) · TUYAU Lave-Vaisselle VIDANGE (repère 16, 91.59 €).

Vaisselle mal lavée

Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

Sur cette vue : SUPPORT Lave-Vaisselle BRAS Supérieur (repère 7, 80.76 €) · TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 8, 78.72 €) · FLASQUE Lave-Vaisselle SUPPORT BRAS Supérieur (repère 9, 58.96 €) · BRAS Lave-Vaisselle Supérieur (repère 13, 182.06 €).

Fuite

Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

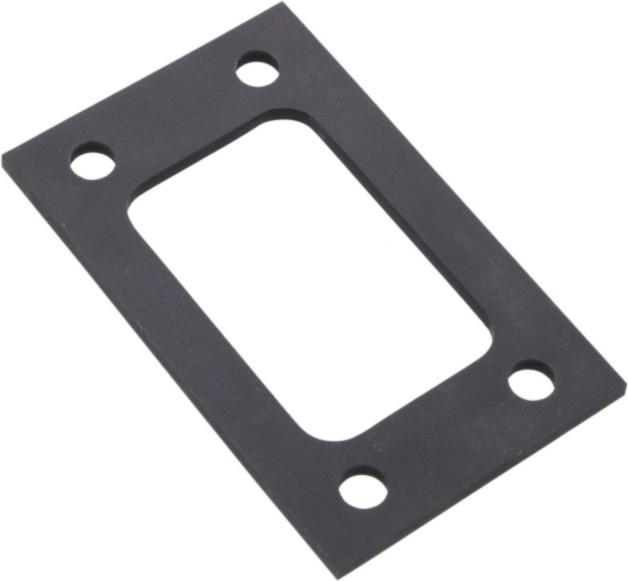

Sur cette vue : JOINT Lave-Vaisselle TUYAU ALIMENTATION EAU (repère 3, 10.02 €) · JOINT Lave-Vaisselle (repère 31, 54.95 €) · JOINT Lave-Vaisselle MOYEU SUPERIEUR (repère 38, 69.74 €).

Ne chauffe plus / vaisselle froide

La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

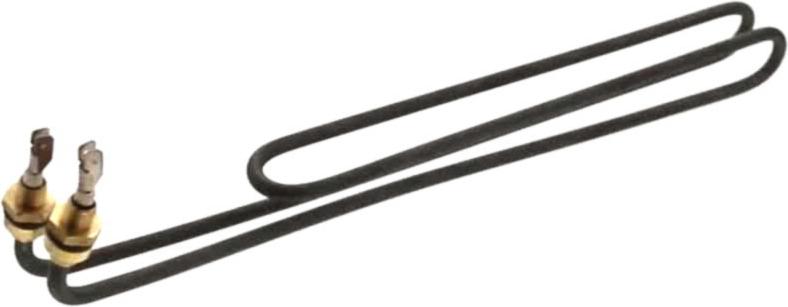

Sur cette vue : RESISTANCE Lave-Vaisselle 3000W 6306 641 6252586 IRCA (repère 26, 80.99 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Vaisselle TUYAU ALIMENTATION EAU (repère 3, 10.02 €) · JOINT Lave-Vaisselle (repère 31, 54.95 €) · JOINT Lave-Vaisselle MOYEU SUPERIEUR (repère 38, 69.74 €)
