Vue éclatée lave vaisselle WHIRLPOOL ADP7972WH 854297229750
Découvrez la vue éclatée complète lave vaisselle WHIRLPOOL ADP7972WH 854297229750, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle WHIRLPOOL ADP7972WH 854297229750 et éviter les pannes imprévues. 88 pièces référencées.
Cette vue éclatée WHIRLPOOL ADP7972WH 854297229750 référence 88 pièces détachées, dont bac lave-vaisselle récupération eau, support lave-vaisselle, panneau lave-vaisselle cote gauche, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE (repère 430, 25.7 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 430, 28.4 €) · CLAPET Lave-Vaisselle DOSEUR PRELAVAGE (repère 681, 23.78 €) · BRIDE Lave-Vaisselle FIXATION TUYAU VIDANGE (repère 701).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : PANIER Lave-Vaisselle SUP+BRAS+ROUES=epuise (repère 241) · MOTEUR Lave-Vaisselle CYCLAGE M219 (repère 400, 117.33 €) · JOINT Lave-Vaisselle AXE MOTEUR CYCLAGE (repère 405, 24.17 €) · BAC Lave-Vaisselle LESSIVE + BRAS Inférieur (repère 680, 82.62 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : BAC Lave-Vaisselle Récupération EAU (repère 4, 39.26 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 191, 52.11 €) · JOINT Lave-Vaisselle BAS PORTE (repère 192, 28.06 €) · JOINT Lave-Vaisselle AXE MOTEUR CYCLAGE (repère 405, 24.17 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

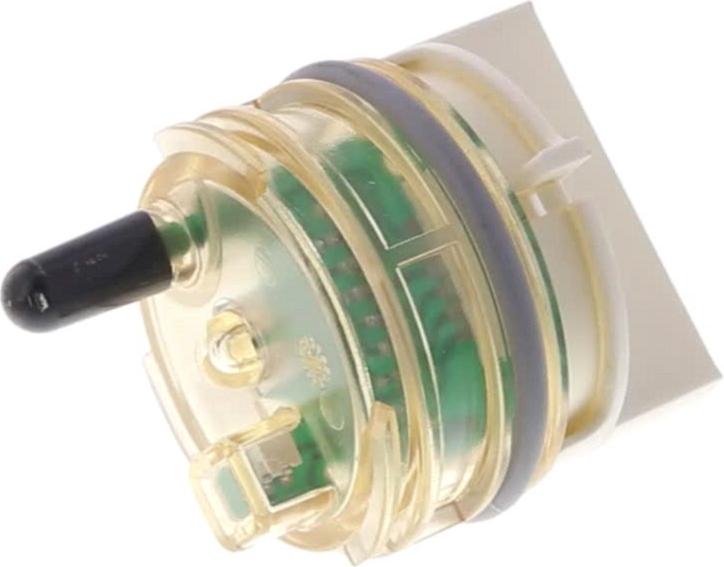

Sur cette vue : RESISTANCE Lave-Vaisselle 2040W TUBE 40mm IRCA 8016 (repère 450, 42.05 €) · Interrupteur Lave-Vaisselle SONDE OPTIQUE (repère 583, 47.59 €) · SONDE Lave-Vaisselle Thermostat (repère 691, 48.91 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle PORTE Droit (repère 40, 30.58 €) · CHARNIERE Lave-Vaisselle PORTE Gauche (repère 40, 32.72 €) · RESSORT Lave-Vaisselle CHARNIERE PORTE (repère 44, 48.64 €) · CABLE Lave-Vaisselle PORTE (repère 47, 17.88 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (repère 191, 52.11 €) · JOINT Lave-Vaisselle BAS PORTE (repère 192, 28.06 €) · JOINT Lave-Vaisselle AXE MOTEUR CYCLAGE (repère 405, 24.17 €) · CONDENSATEUR Lave-Vaisselle 4uF 450V (repère 420, 13.44 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITES ISKRA 37262 (repère 421, 37.03 €) · JOINT Lave-Vaisselle POMPE VIDANGE (repère 430, 28.4 €) · JOINT Lave-Vaisselle BOITE LESSIVE (repère 680, 33.5 €) · JOINT Lave-Vaisselle BOUCHON RINCAGE 44mm (repère 681, 48.75 €)
