Vue éclatée lave vaisselle WHIRLPOOL ADP688WH 851108201011
Découvrez la vue éclatée complète lave vaisselle WHIRLPOOL ADP688WH 851108201011, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle WHIRLPOOL ADP688WH 851108201011 et éviter les pannes imprévues. 46 pièces référencées.
Cette vue éclatée WHIRLPOOL ADP688WH 851108201011 référence 46 pièces détachées, dont pied lave-vaisselle, charniere lave-vaisselle droite, cable lave-vaisselle porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle ARRIVEE EAU (repère 7013, 15.65 €) · FILTRE Lave-Vaisselle ENSEMBLE (repère 7620, 32.92 €) · FILTRE Lave-Vaisselle (repère 7630, 25.27 €) · TUYAU Lave-Vaisselle VIDANGE (repère 7810, 12.4 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

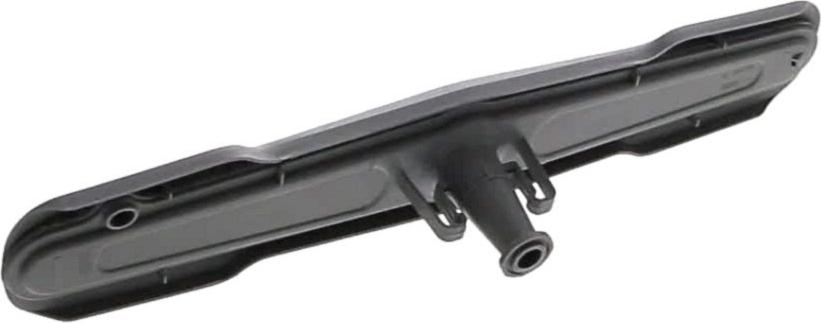

Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE (repère 4000, 131.22 €) · BRAS Lave-Vaisselle INFERIEUR 347mm 175228 (repère 7211, 22.98 €) · BRAS Lave-Vaisselle Supérieur (repère 7220, 21.36 €) · TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 7260, 50 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 47.18 €) · JOINT Lave-Vaisselle BAC LESSIVE (repère 6801, 60.42 €) · ELECTRO AIMANT Lave-Vaisselle BAC LESSIVE (repère 6802, 27.9 €) · JOINT Lave-Vaisselle PRODUIT RINCAGE AP 28/04/2003 (repère 6811, 13.57 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : Résistance Lave-Vaisselle 1800w Diamètre 32 (repère 4500, 86.46 €) · JOINT Lave-Vaisselle Thermostat - Electrovanne (repère 9520, 5.91 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle DROITE (repère 401, 29.62 €) · CABLE Lave-Vaisselle PORTE (repère 471, 23.46 €) · SUPPORT Lave-Vaisselle RESSORT Gauche (repère 472, 9.34 €) · SUPPORT Lave-Vaisselle RESSORT Droit (repère 473, 9.17 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 47.18 €) · JOINT Lave-Vaisselle BAC LESSIVE (repère 6801, 60.42 €) · JOINT Lave-Vaisselle PRODUIT RINCAGE AP 28/04/2003 (repère 6811, 13.57 €) · FILTRE Lave-Vaisselle ARRIVEE EAU (repère 7013, 15.65 €) · JOINT Lave-Vaisselle BAC SEL/CUVE 80*70 (repère 7103, 10.79 €) · JOINT Lave-Vaisselle SUPPORT BRAS Supérieur (repère 7263, 10.02 €) · FILTRE Lave-Vaisselle ENSEMBLE (repère 7620, 32.92 €) · FILTRE Lave-Vaisselle (repère 7630, 25.27 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
