Vue éclatée lave vaisselle WHIRLPOOL ADG4550NB 851117901011
Découvrez la vue éclatée complète lave vaisselle WHIRLPOOL ADG4550NB 851117901011, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle WHIRLPOOL ADG4550NB 851117901011 et éviter les pannes imprévues. 28 pièces référencées.
Cette vue éclatée WHIRLPOOL ADG4550NB 851117901011 référence 28 pièces détachées, dont ressort lave-vaisselle, butee lave-vaisselle rail, embout lave-vaisselle rail, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : CLAPET Lave-Vaisselle VALVE (repère 722, 6.02 €) · TUYAU Lave-Vaisselle VIDANGE (repère 781, 37.78 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

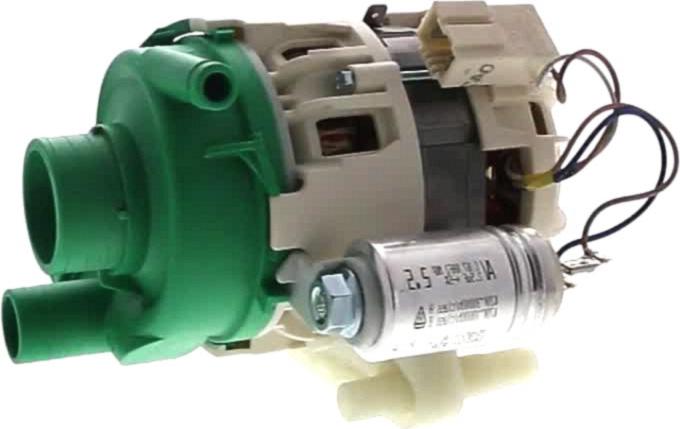

Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE (repère 400, 147.13 €) · SUPPORT Lave-Vaisselle Alimentation BRAS INFERIEUR (repère 721, 43.4 €) · JOINT Lave-Vaisselle Alimentation BRAS SUPERIEUR (repère 722, 18.63 €) · BRAS Lave-Vaisselle LAVAGE SUPERIEUR (repère 722, 35.42 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

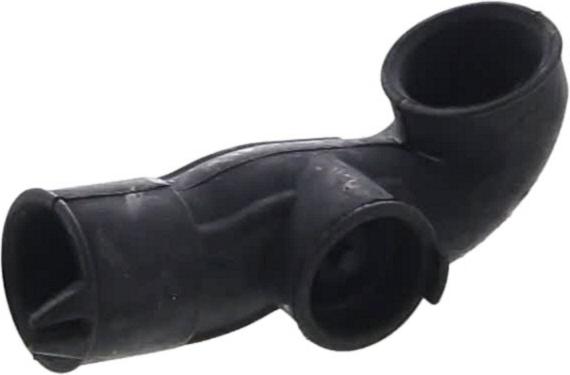

Sur cette vue : JOINT Lave-Vaisselle BOUCHON ADOUCISSEUR (repère 480, 12.35 €) · JOINT Lave-Vaisselle BOITE A PRODUIT/C.PTE (repère 680) · JOINT Lave-Vaisselle Alimentation BRAS SUPERIEUR (repère 722, 18.63 €) · DURITE Lave-Vaisselle RESISTANCE/BOL (repère 783, 27.7 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

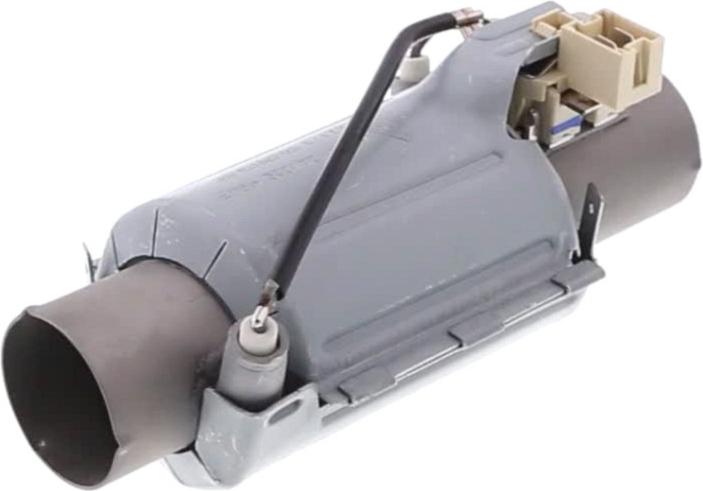

Sur cette vue : Résistance Lave-Vaisselle 1800w TUBE 32mm (repère 450, 45.37 €) · THERMOSTAT Lave-Vaisselle PORTE (repère 552, 28.84 €) · DURITE Lave-Vaisselle RESISTANCE/BOL (repère 783, 27.7 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle (repère 44).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BOUCHON ADOUCISSEUR (repère 480, 12.35 €) · THERMOSTAT Lave-Vaisselle PORTE (repère 552, 28.84 €) · JOINT Lave-Vaisselle BOITE A PRODUIT/C.PTE (repère 680) · JOINT Lave-Vaisselle Alimentation BRAS SUPERIEUR (repère 722, 18.63 €) · JOINT Lave-Vaisselle BOL FOND DE CUVE (repère 791, 28.35 €) · JOINT Lave-Vaisselle SUPPORT BRAS Inférieur (repère 794, 17.09 €)
