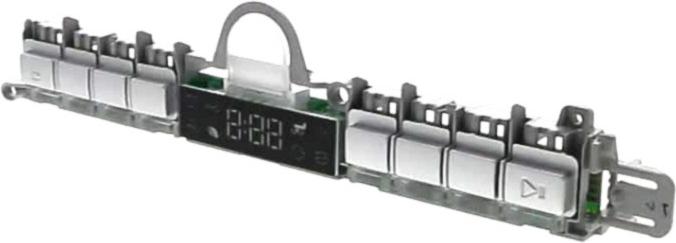

Vue éclatée lave vaisselle WHIRLPOOL ADPL7698WH 851176929023
Découvrez la vue éclatée complète lave vaisselle WHIRLPOOL ADPL7698WH 851176929023, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle WHIRLPOOL ADPL7698WH 851176929023 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée WHIRLPOOL ADPL7698WH 851176929023 référence 90 pièces détachées, dont facade lave-vaisselle porte, securite lave-vaisselle porte, crochet lave-vaisselle porte w10563707, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE 30 W KEBS 105/025 W10442913 (repère 4300, 65.31 €) · JOINT POMPE DE VIDANGE (repère 4301, 6.04 €) · BRIDE Lave-Vaisselle FIXATION TUYAU VIDANGE (repère 7011) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 7630, 13.78 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : BRAS Lave-Vaisselle INFERIEUR GRIS FONCE (repère 7220, 43.81 €) · BRAS Lave-Vaisselle SUPERIEUR + SUPPORT (repère 7222, 48.37 €) · TUBE Lave-Vaisselle ALIMENTATION BRAS (repère 7261, 49.86 €) · ECROU Lave-Vaisselle TUYAU BRAS SUPERIEUR (repère 7262, 16.87 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 54.62 €) · JOINT Lave-Vaisselle BAS DE PORTE 545*20 (repère 1912, 30.65 €) · JOINT Lave-Vaisselle PLINTHE (repère 1913, 35.04 €) · JOINT POMPE DE VIDANGE (repère 4301, 6.04 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : RESISTANCE Lave-Vaisselle D40MM IRCA 7080 2040W 907R W10626249 (repère 4500, 95.8 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle G+D (repère 1880, 56.35 €) · RESSORT Lave-Vaisselle CHARNIERE PORTE (repère 1883, 44.47 €) · CABLE Lave-Vaisselle PORTE (repère 1884, 15.97 €) · SERRE CABLE ALIMENTATION (repère 4901, 22.58 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 54.62 €) · JOINT Lave-Vaisselle BAS DE PORTE 545*20 (repère 1912, 30.65 €) · JOINT Lave-Vaisselle PLINTHE (repère 1913, 35.04 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITE W10542267 0.47UF+2X22000PF (repère 4210, 38.77 €) · JOINT POMPE DE VIDANGE (repère 4301, 6.04 €) · JOINT Lave-Vaisselle BOITE A PRODUITS (repère 6801, 10.16 €) · JOINT Lave-Vaisselle BOUCHON LIQUIDE RINCAGE (repère 6802, 33.43 €) · JOINT Lave-Vaisselle BOUCHON BAC A SEL (repère 7103, 9.84 €)
