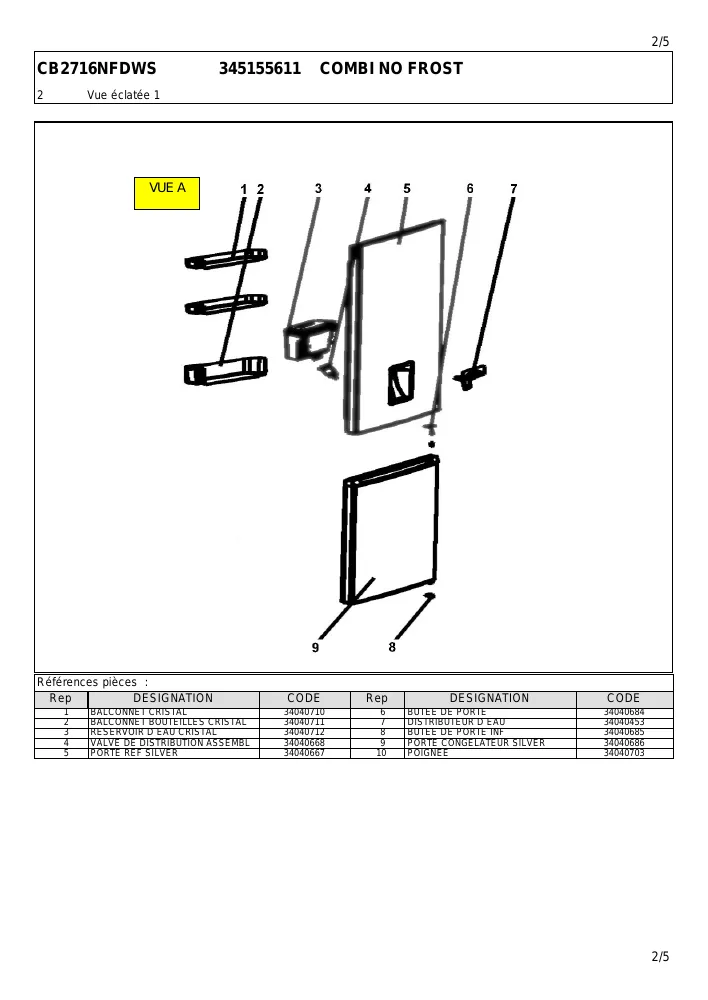

Vue éclatée réfrigérateur SABA CB2716NFDWS 3451556112223
Découvrez la vue éclatée complète réfrigérateur SABA CB2716NFDWS 3451556112223, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA CB2716NFDWS 3451556112223 et éviter les pannes imprévues. 24 pièces référencées.
Cette vue éclatée SABA CB2716NFDWS 3451556112223 référence 24 pièces détachées, dont clayette froid verre, balconnet froid bouteilles, dessus froid bac legumes, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

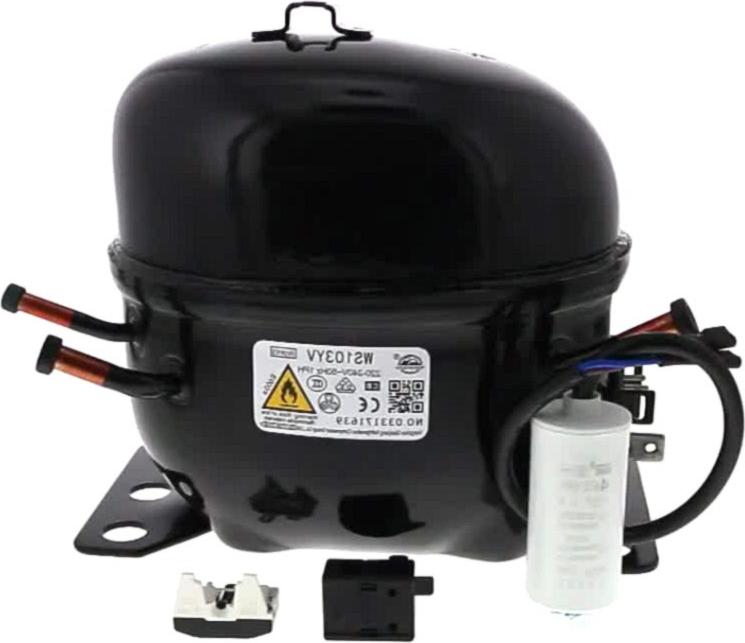

Sur cette vue : COMPRESSEUR Froid WS75YV R600 1/9 JM1080Y (repère 8, 116.65 €) · CONDENSATEUR Froid 3UF 450V (repère 9, 15.05 €) · BAC Froid COMPRESSEUR 50112321002G (repère 11, 20.65 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

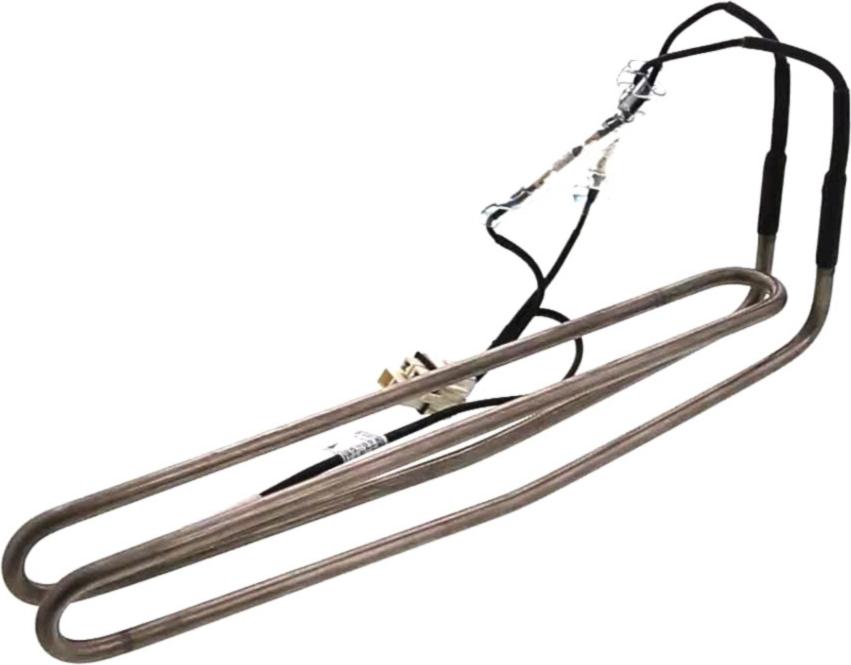

Sur cette vue : RESISTANCE Froid DEGIVRAGE 160w + SONDE JRQ-0065 (repère 0, 82.12 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid Ventilation Evaporateur (repère 14, 85.77 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur (repère 3, 23.11 €) · DOUILLE Froid CHARNIERE (repère 4, 8.21 €) · CHARNIERE Froid Inférieur DROITE/GAUCHE (repère 5, 27.14 €) · PORTE Froid Réfrigérateur (repère 5, 110.63 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Froid 3UF 450V (repère 9, 15.05 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
