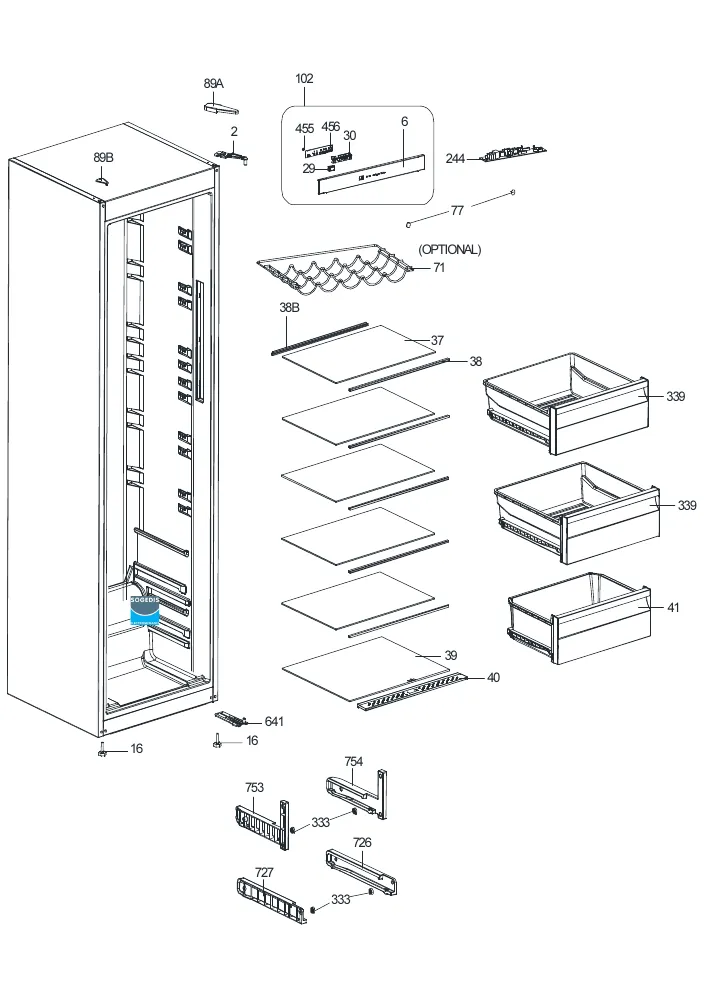

Vue éclatée réfrigérateur SABA MP359IL

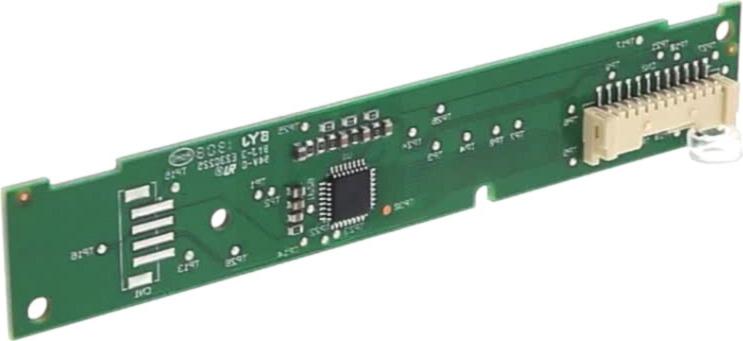

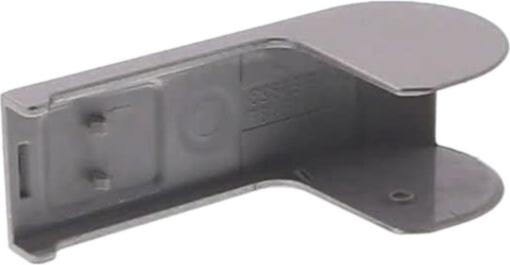

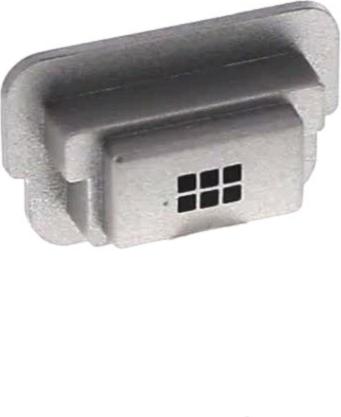

Découvrez la vue éclatée complète réfrigérateur SABA MP359IL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA MP359IL et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SABA MP359IL référence 90 pièces détachées, dont indicateur froid zone 0-4°c, notice froid utilisation, rondelle froid blanc epaisseur 0.7mm, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : BOUTON Froid Thermostat (repère 29, 5.06 €) · RELAIS Froid Démarrage+thermique PZ59E1C DRB10J52A1 QPS2-C15MD3 (repère 211, 30.46 €) · RELAIS Froid Démarrage+thermique HYB60MGU (repère 211, 26.74 €) · SUPPORT Froid COMPRESSEUR (repère 216, 38.82 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

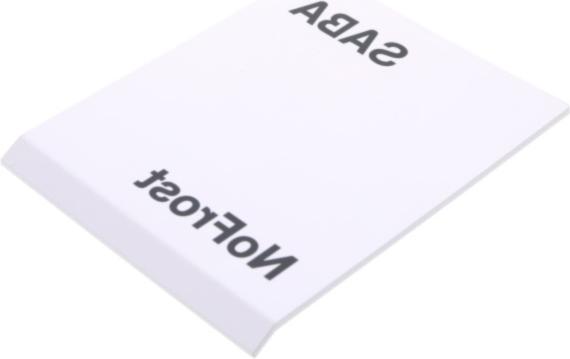

Sur cette vue : CACHE Froid MOTEUR VENTILATEUR (repère 430, 12.34 €) · MOTEUR Froid VENTILATEUR NMB 09225SS-12K-FA (repère 431, 47.12 €) · SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm (repère 433, 19.45 €) · CACHE Froid SONDE SW (repère 545, 29.88 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : CACHE Froid MOTEUR VENTILATEUR (repère 430, 12.34 €) · MOTEUR Froid VENTILATEUR NMB 09225SS-12K-FA (repère 431, 47.12 €) · SUPPORT Froid MOTEUR Ventilation Réfrigérateur 916 (repère 432, 12.67 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur 54CM (repère 2, 12.25 €) · CHARNIERE Froid Supérieur 2451 (repère 2, 17.07 €) · CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120 (repère 89, 7.33 €) · CACHE Froid CHARNIERE Supérieur DROITE 2451 GRIS VSG VBE6124 (repère 89, 4.38 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
BOUTON Froid Thermostat (repère 29, 5.06 €) · Porte Froid Réfrigérateur 375-MOVE JOINT GRIS BND (repère 155, 206.38 €) · JOINT Froid Réfrigérateur 371-375 GRIS (repère 460, 51.12 €) · PLAFONNIER Froid +LAME 6 LED ENSEMBLE 319 CLAIR 128*8mm 12VDC (repère 735, 12.76 €) · AMORTISSEUR Froid COMPRESSEUR (repère 1026, 7.96 €)
