Vue éclatée lave vaisselle FRANSTAL LKRKP151E

Name: FRANSTAL LKRKP151E
Brand: FRANSTAL
SKU: LKRKP151E

Découvrez la vue éclatée complète lave vaisselle FRANSTAL LKRKP151E, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle FRANSTAL LKRKP151E et éviter les pannes imprévues. 14 pièces référencées.

Cette vue éclatée FRANSTAL LKRKP151E référence 14 pièces détachées, dont pressostat lave-vaisselle, moteur lave-vaisselle, resistance lave-vaisselle 6kw 230v, avec leur position sur le schéma constructeur.

Réparer son lave-vaisselle FRANSTAL : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne vidange plus

De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

Sur cette vue : MOTEUR Lave-Vaisselle POMPE (repère 17, 979.12 €).

Vaisselle mal lavée

Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

Sur cette vue : MOYEU Lave-Vaisselle BRAS LAVAGE (repère 16, 19.48 €) · BRAS Lave-Vaisselle LAVAGE INOX L=525mm (repère 17, 180.73 €).

Fuite

Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

Sur cette vue : JOINT Lave-Vaisselle TORIQUE d I :47mm ep:5,34mm (repère 8, 15.75 €).

Ne chauffe plus / vaisselle froide

La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

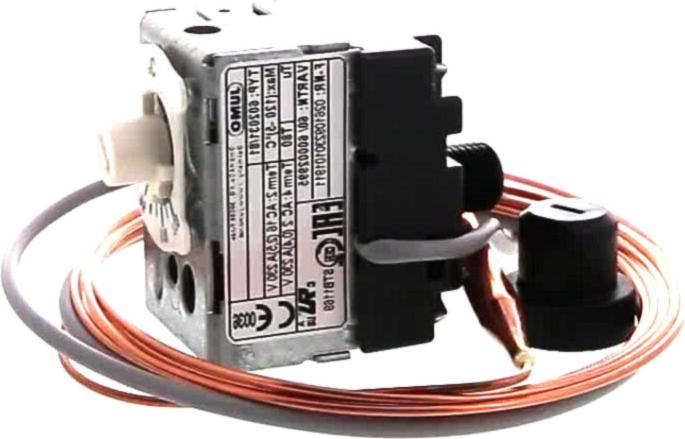

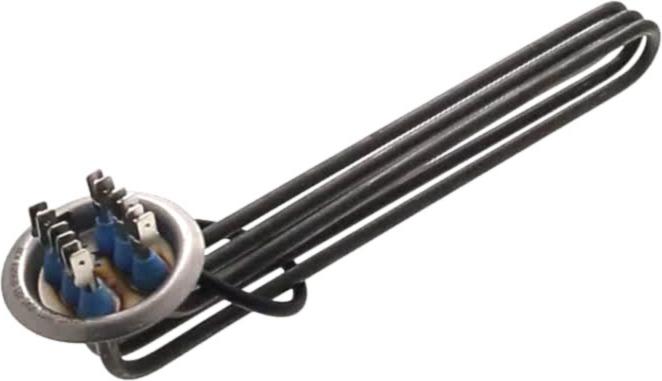

Sur cette vue : THERMOSTAT Lave-Vaisselle SECURITE 90-110°C (repère 3, 50.81 €) · RESISTANCE Lave-Vaisselle 6KW 230V (repère 3, 136.5 €) · RESISTANCE Lave-Vaisselle 2700W 230/400V (repère 7, 143.42 €) · ETRIER Lave-Vaisselle FIXATION RESISTANCE (repère 7, 5.34 €).
