Vue éclatée minifour ROLLER GRILL MR260

Name: ROLLER GRILL MR260
Brand: ROLLER GRILL
SKU: MR260

Découvrez la vue éclatée complète minifour ROLLER GRILL MR260, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre minifour. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre minifour ROLLER GRILL MR260 et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée ROLLER GRILL MR260 référence 21 pièces détachées, dont platine four encastrement e, platine four encastrement, plat four leche frite 350*295, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière ROLLER GRILL : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

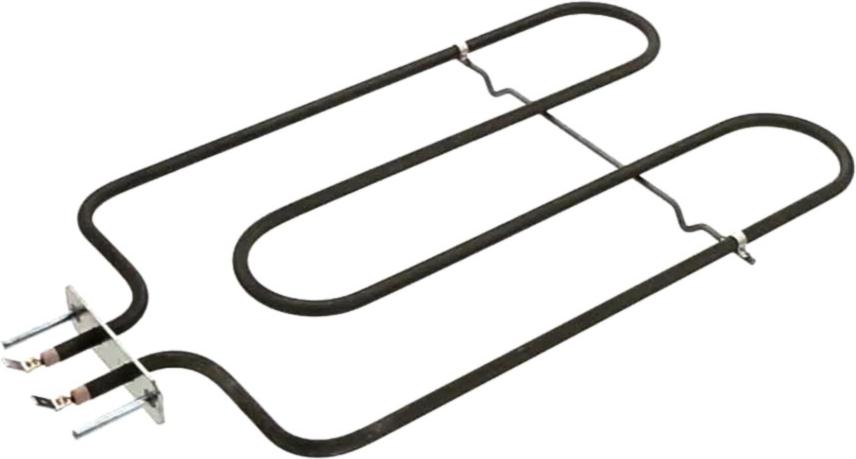

Sur cette vue : GRILLE Four FOUR 358*300 (repère 2, 12.4 €) · RESISTANCE Four QUARTZ 115V 500W 372MM (repère 5, 31.51 €) · RESISTANCE Four SOLE 700W 002148 (repère 18, 20.68 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four QUARTZ 115V 500W 372MM (repère 5, 31.51 €) · RESISTANCE Four SOLE 700W 002148 (repère 18, 20.68 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

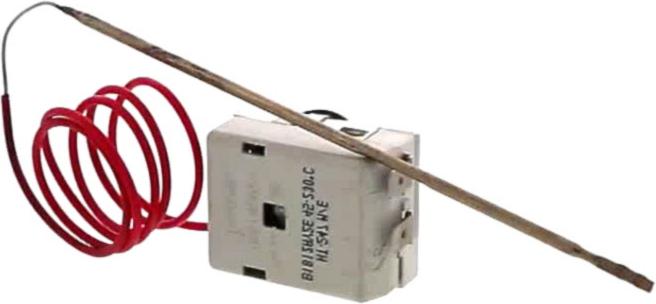

Sur cette vue : MANETTE Four Thermostat NOIRE (repère 12, 30.32 €) · THERMOSTAT Four FOUR NT 247 M/E 45-230° (repère 16, 28.26 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Four (repère 3, 7.42 €) · CHARNIERE Four PORTE (repère 10, 5.07 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Four (repère 3, 7.42 €) · MANETTE Four Thermostat NOIRE (repère 12, 30.32 €) · THERMOSTAT Four FOUR NT 247 M/E 45-230° (repère 16, 28.26 €)
