Vue éclatée lave vaisselle NEFF S5446X0.29
Découvrez la vue éclatée complète lave vaisselle NEFF S5446X0.29, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle NEFF S5446X0.29 et éviter les pannes imprévues. 90 pièces référencées.

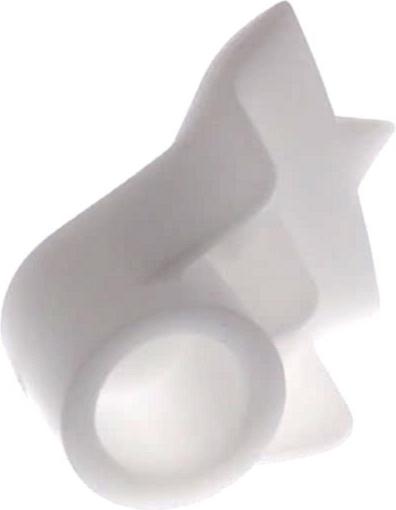

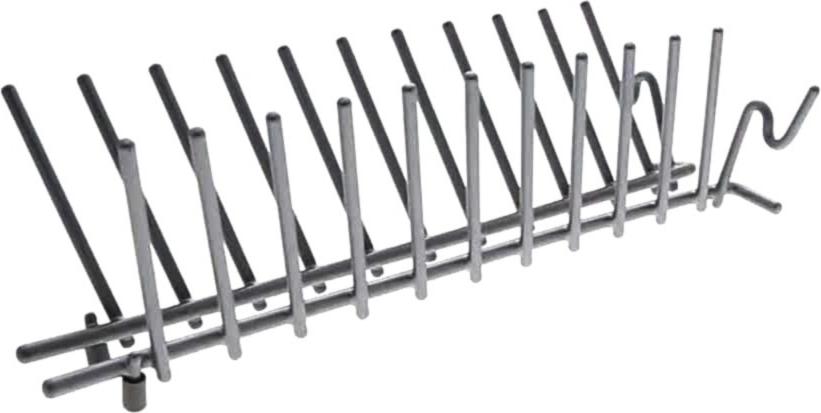

Cette vue éclatée NEFF S5446X0.29 référence 90 pièces détachées, dont joint lave-vaisselle, durite lave-vaisselle + collier, support lave-vaisselle tasses, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle NEFF : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

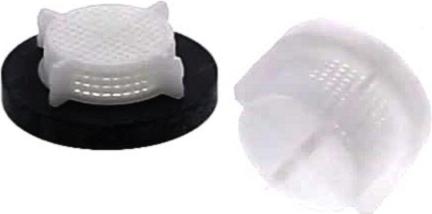

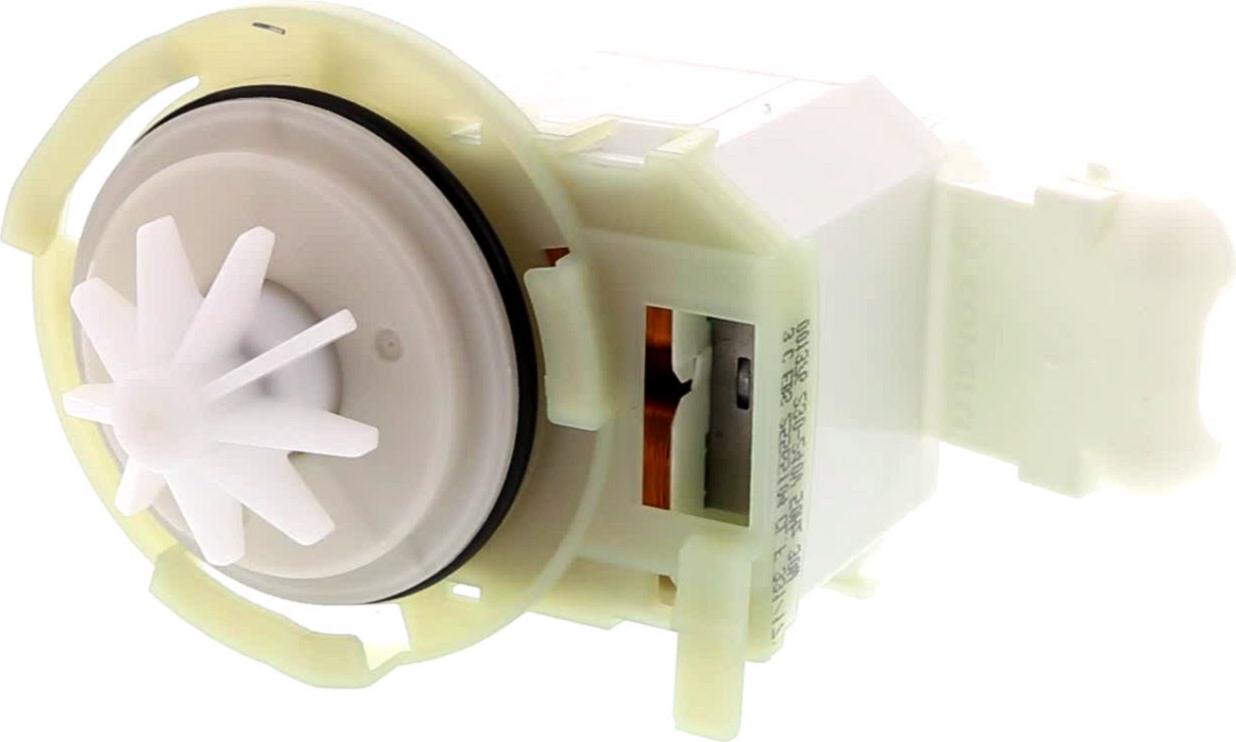

Sur cette vue : POMPE Lave-Vaisselle VIDANGE (réf. 165261, 51.44 €) · CLAPET ANTI-RETOUR (réf. 165262, 8.64 €) · FILTRE ELECTROVANNE (réf. 166671, 25.65 €) · FILTRE Lave-Vaisselle FOND DE CUVE ORIGINE (réf. 170740, 19.66 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

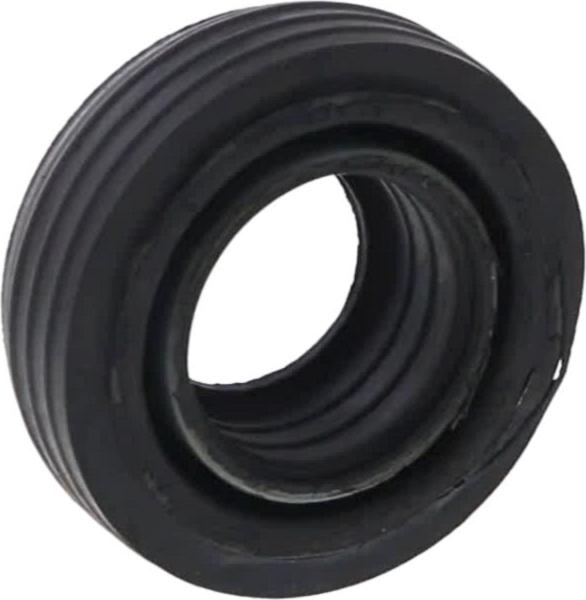

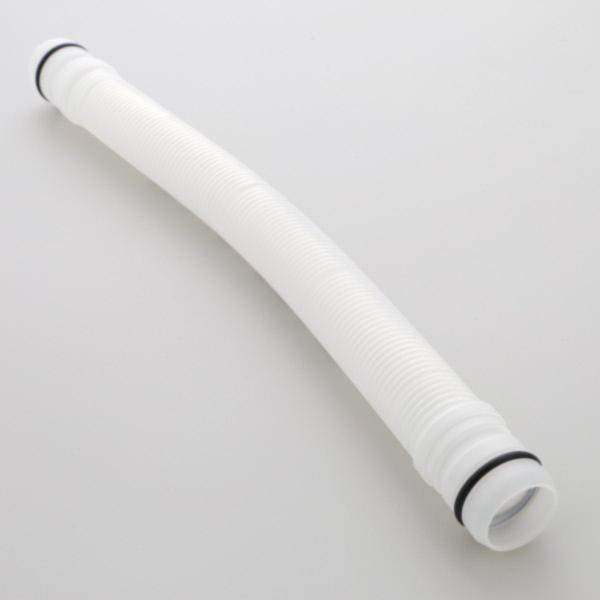

Sur cette vue : TETE Lave-Vaisselle ASPERSION Supérieur (réf. 167301, 18.12 €) · JOINT Lave-Vaisselle MOTEUR CYCLAGE (réf. 171598, 27.27 €) · DURITE Lave-Vaisselle PRESSOSTAT POMPE CYCLAGE (réf. 298556, 12.35 €) · TUYAU Lave-Vaisselle ALIMENT BRAS Supérieur (réf. 298592, 43.76 €).
Fuite

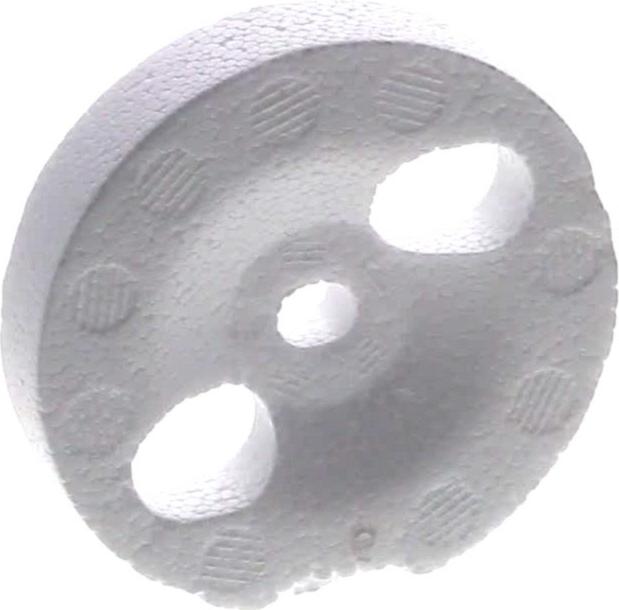

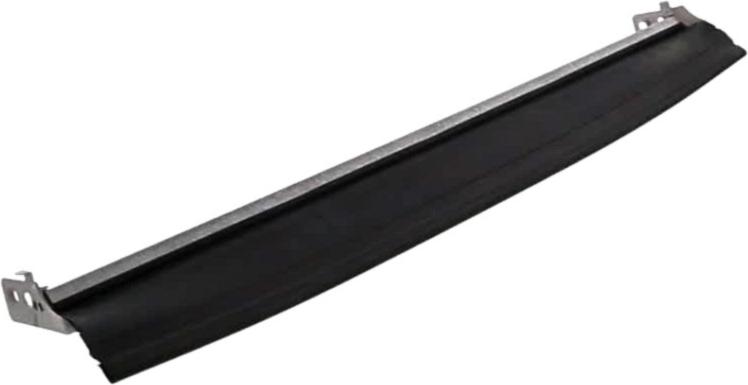

Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

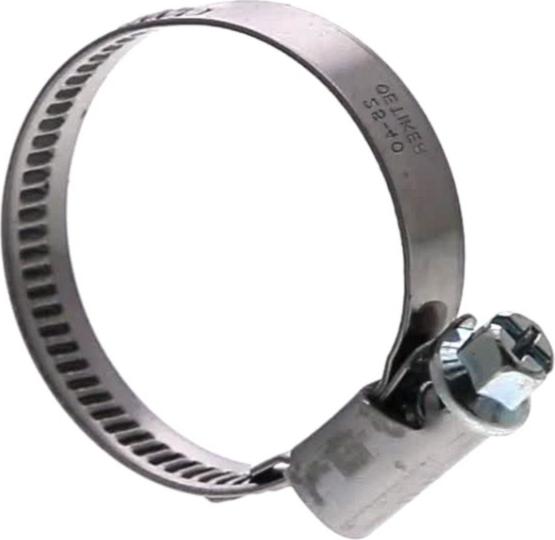

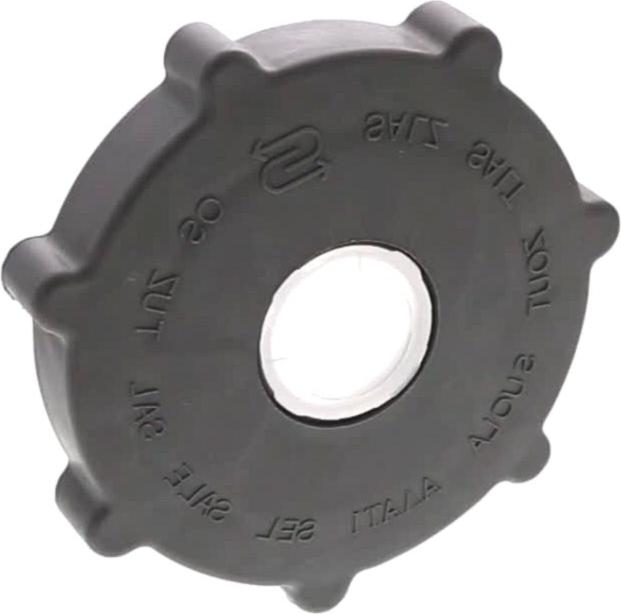

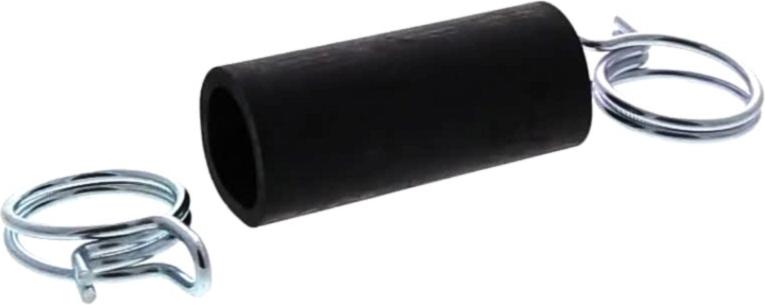

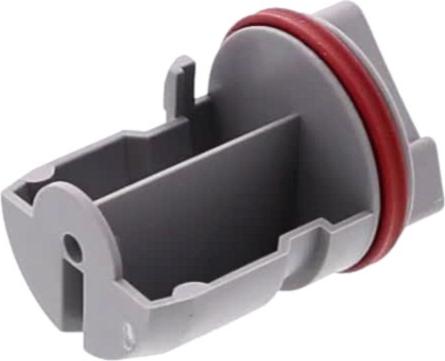

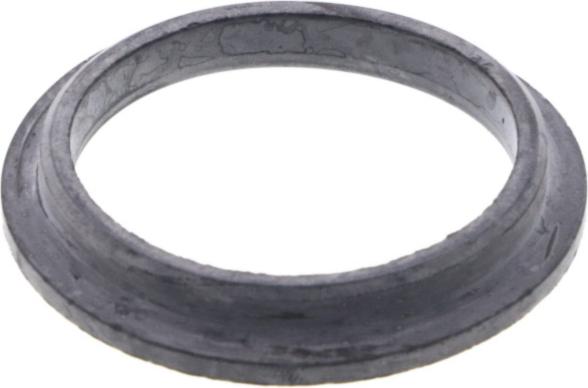

Sur cette vue : JOINT Lave-Vaisselle (réf. 29952, 6.63 €) · DURITE Lave-Vaisselle + COLLIER (réf. 88403, 15.3 €) · BOUCHON Lave-Vaisselle BAC A SEL (réf. 165259, 13.95 €) · JOINT Lave-Vaisselle CHAMBRE DE COMPRESSION (réf. 165331, 9.45 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

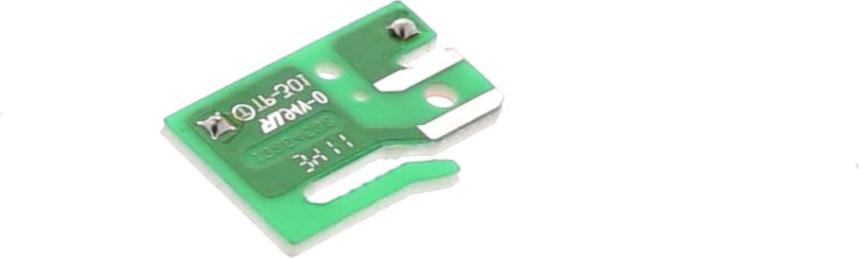

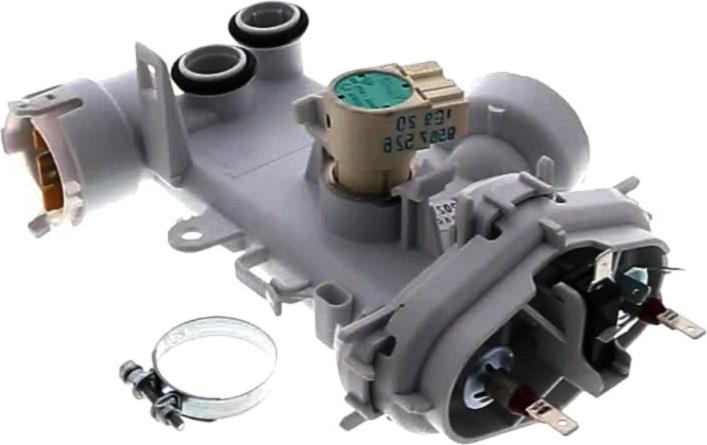

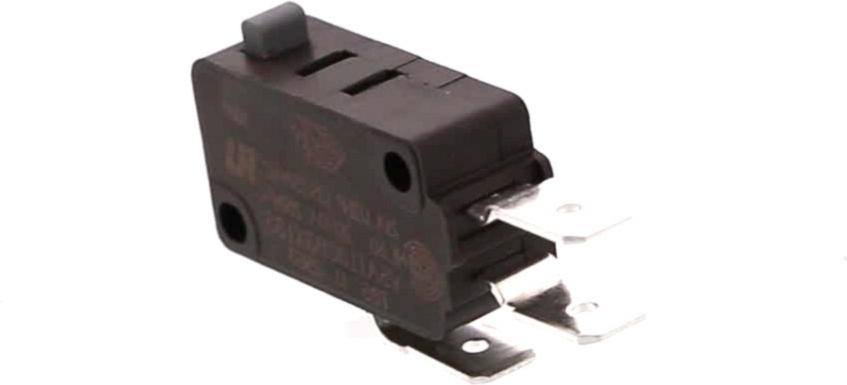

Sur cette vue : Interrupteur Lave-Vaisselle SWITCH RESISTANCE (réf. 69796, 27.71 €) · Thermostat Lave-Vaisselle NC85 (réf. 165281, 44.11 €) · RESISTANCE Lave-Vaisselle (réf. 266196, 126.89 €).
Porte qui tombe ou ne tient plus

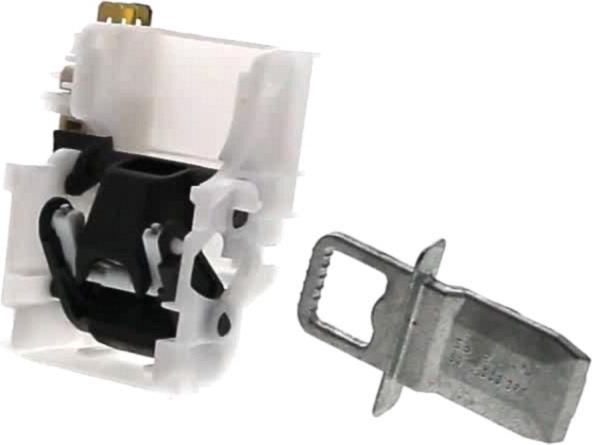

Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.

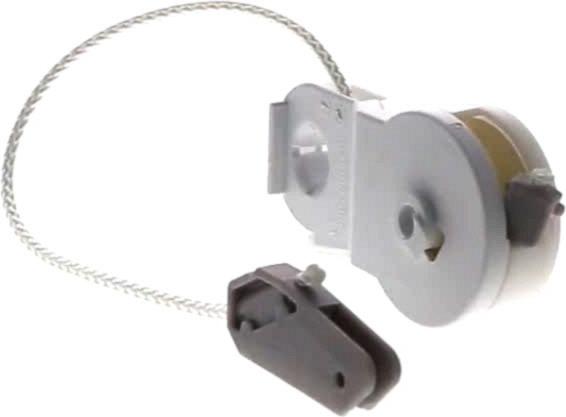

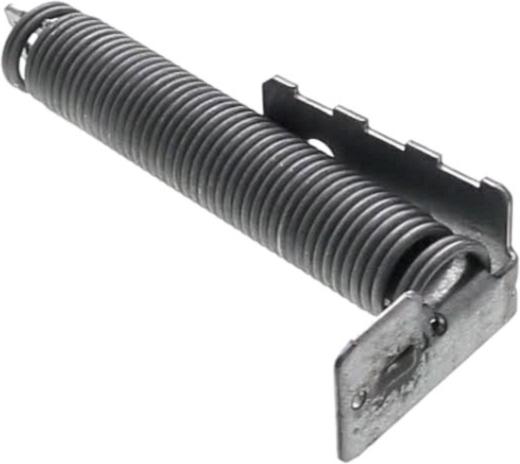

Sur cette vue : CROCHET Lave-Vaisselle VERROU DE PORTE (réf. 165253, 10.42 €) · GUIDE Lave-Vaisselle CABLE CHARNIERE (réf. 165296, 14.52 €) · POULIE Lave-Vaisselle + CABLE TENSION Porte (réf. 165298, 28.75 €) · RESSORT Lave-Vaisselle PORTE (réf. 168648).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

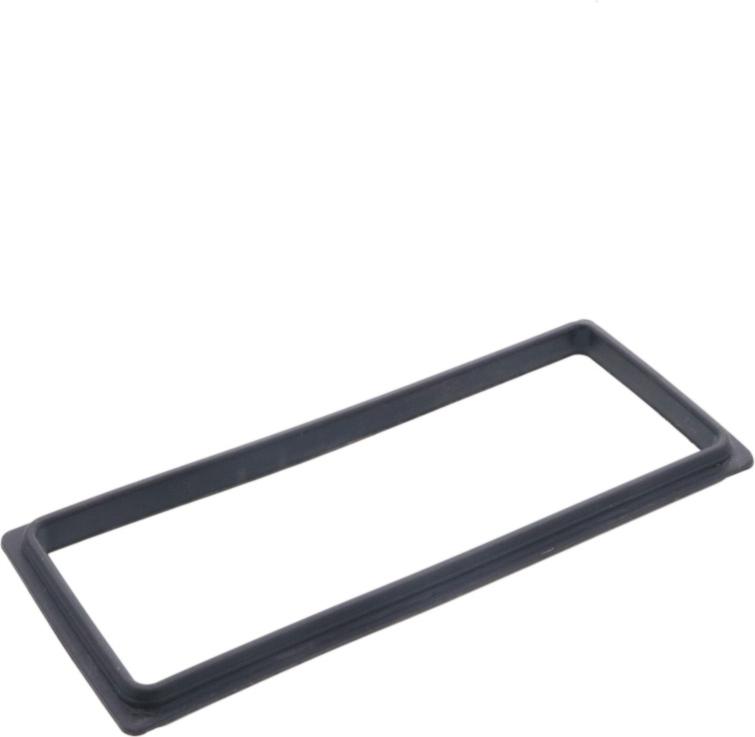

JOINT Lave-Vaisselle (réf. 29952, 6.63 €) · CONDENSATEUR ANTIPARASITE épuisé remplacé par filaire (réf. 165201, 20.19 €) · Thermostat Lave-Vaisselle NC85 (réf. 165281, 44.11 €) · JOINT Lave-Vaisselle CHAMBRE DE COMPRESSION (réf. 165331, 9.45 €) · KIT Lave-Vaisselle TURBINE+JOINTS (réf. 165813, 89.15 €) · JOINT Lave-Vaisselle LIQUIDE RINCAGE (réf. 166625, 9.19 €) · JOINT Lave-Vaisselle BOITE PRODUIT (réf. 166637, 17.19 €) · FILTRE ELECTROVANNE (réf. 166671, 25.65 €)
