Vue éclatée four GAGGENAU EB270131.12 EB27013112
Découvrez la vue éclatée complète four GAGGENAU EB270131.12 EB27013112, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four GAGGENAU EB270131.12 EB27013112 et éviter les pannes imprévues. 32 pièces référencées.

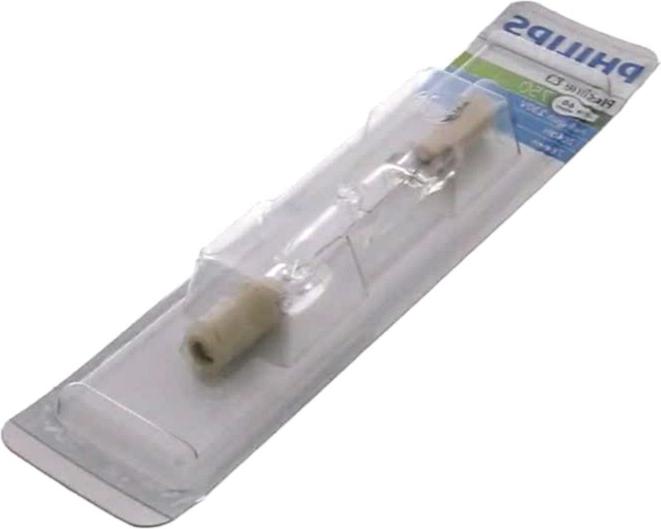

Cette vue éclatée GAGGENAU EB270131.12 EB27013112 référence 32 pièces détachées, dont thermostat four klixon, thermostat four limiteur 55°c, lampe four halogene 60w 78mm, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière GAGGENAU : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

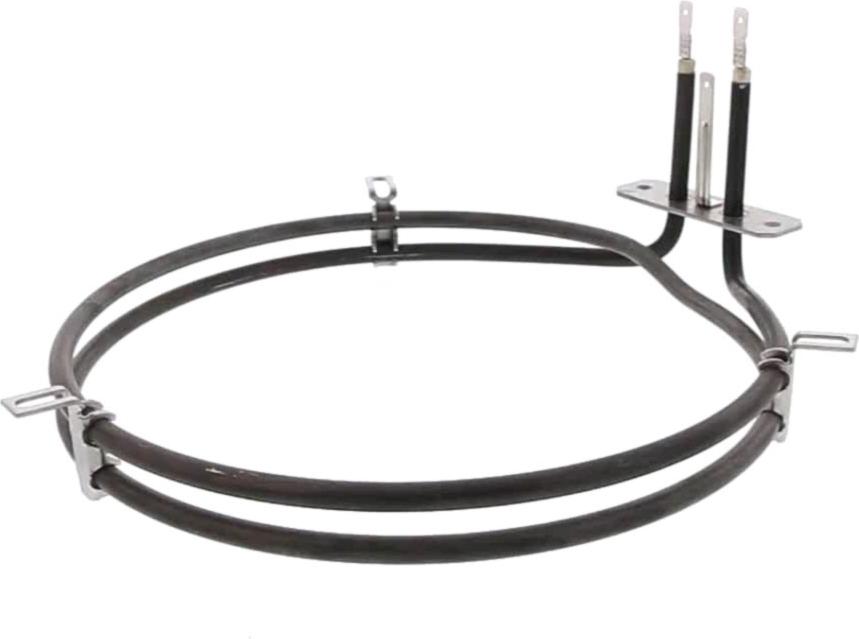

Sur cette vue : RESISTANCE Four (repère 125, 50.37 €) · RESISTANCE Four INFERIEURE (repère 216, 117.27 €) · RESISTANCE Four GRILL (repère 217, 190.11 €) · RESISTANCE Four CIRCULAIRE 2300W 2413673023 9 2413673 023 (repère 218, 102.87 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four (repère 125, 50.37 €) · RESISTANCE Four INFERIEURE (repère 216, 117.27 €) · RESISTANCE Four GRILL (repère 217, 190.11 €) · RESISTANCE Four CIRCULAIRE 2300W 2413673023 9 2413673 023 (repère 218, 102.87 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

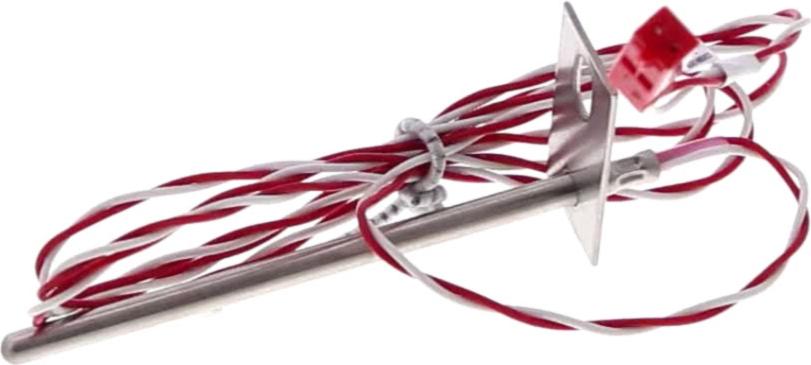

Sur cette vue : THERMOSTAT Four KLIXON (repère 103, 40.51 €) · THERMOSTAT Four LIMITEUR 55°C (repère 105, 38.5 €) · SONDE Four (repère 211).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

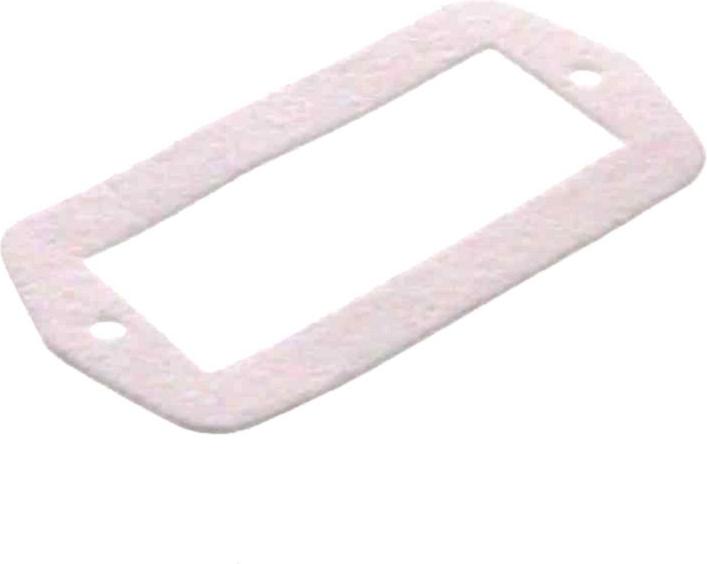

Sur cette vue : JOINT Cuisinière HUBLOT ECLAIRAGE (repère 205, 40.24 €) · JOINT Four CONTRE-PORTE (repère 306, 110.2 €) · JOINT Four PORTE (repère 307, 57.11 €) · VITRE Four INTERIEURE (repère 318, 182.09 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Four KLIXON (repère 103, 40.51 €) · THERMOSTAT Four LIMITEUR 55°C (repère 105, 38.5 €) · JOINT Cuisinière HUBLOT ECLAIRAGE (repère 205, 40.24 €) · JOINT Four CONTRE-PORTE (repère 306, 110.2 €) · JOINT Four PORTE (repère 307, 57.11 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
