Vue éclatée four GAGGENAU EB838100

Name: GAGGENAU EB838100
Brand: GAGGENAU
SKU: EB838100

Découvrez la vue éclatée complète four GAGGENAU EB838100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four GAGGENAU EB838100 et éviter les pannes imprévues. 13 pièces référencées.

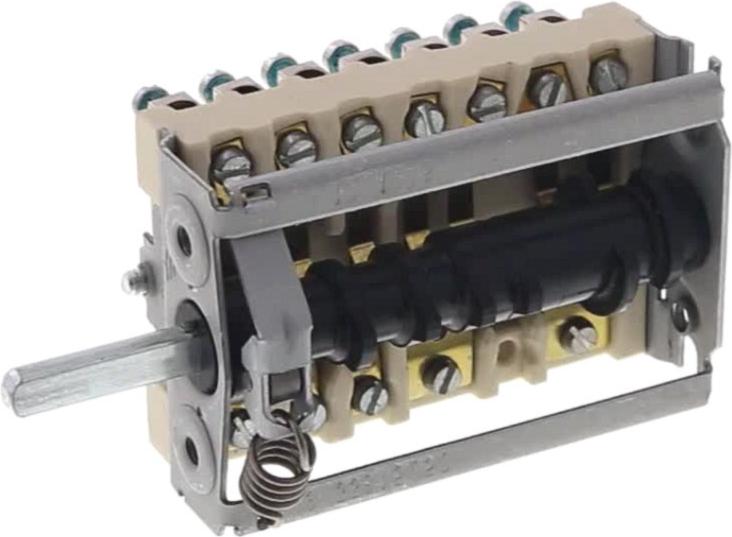

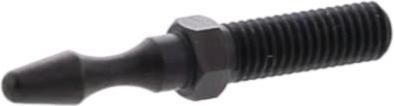

Cette vue éclatée GAGGENAU EB838100 référence 13 pièces détachées, dont commutateur four 49 33815 050 4933815050, filtre four, crochet four fermeture, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière GAGGENAU : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

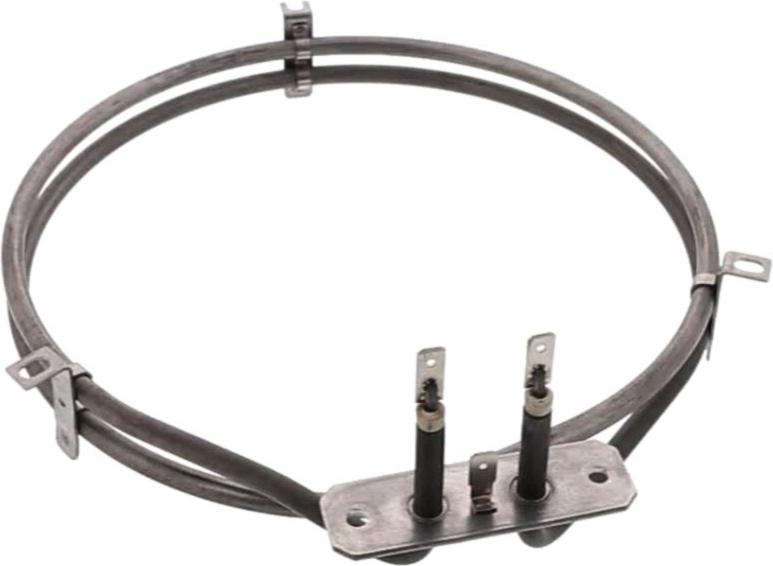

Sur cette vue : RESISTANCE Four CIRCULAIRE 2300W 20 19121 000 2019121000 Droit 202 (repère 147, 55.52 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four CIRCULAIRE 2300W 20 19121 000 2019121000 Droit 202 (repère 147, 55.52 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

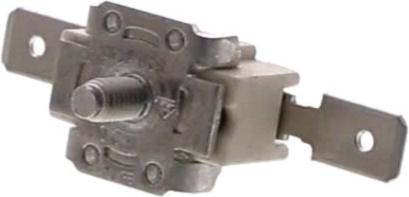

Sur cette vue : THERMOSTAT Four KLIXON (repère 160, 43.14 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

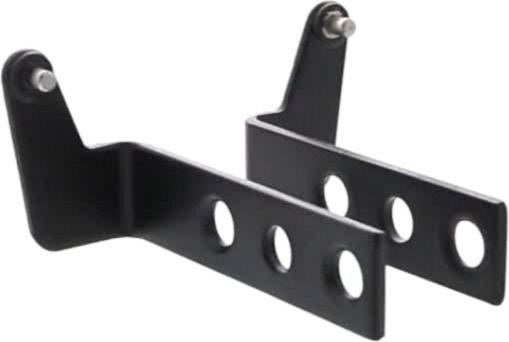

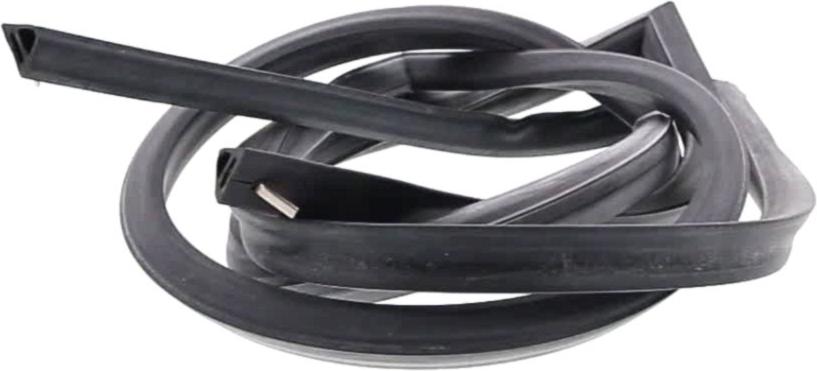

Sur cette vue : JOINT Four PORTE (repère 159, 65.45 €) · JOINT Four PORTE FOUR (repère 159, 49.89 €) · CHARNIERE Four SUP+INF (repère 165, 65.28 €) · VERROU Four PORTE (repère 179, 40.25 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

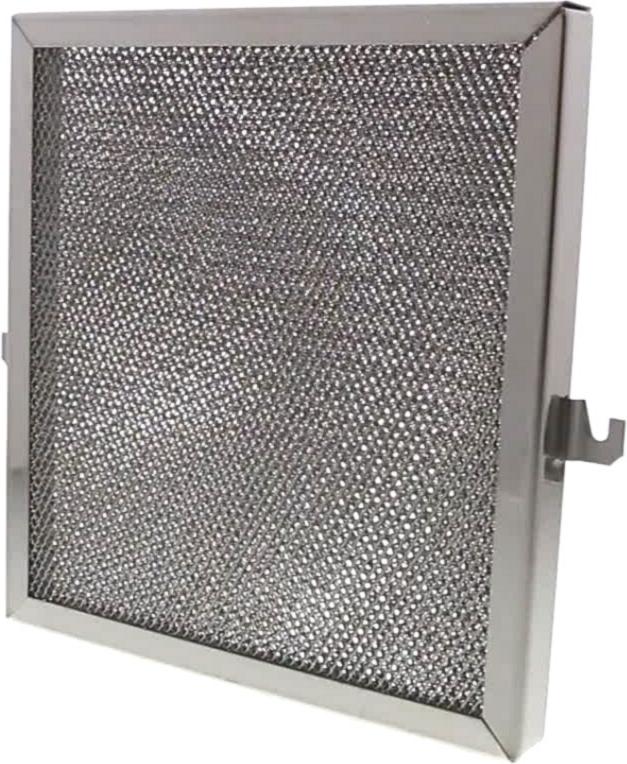

FILTRE Four (repère 125, 292.69 €) · JOINT Four PORTE (repère 159, 65.45 €) · JOINT Four PORTE FOUR (repère 159, 49.89 €) · THERMOSTAT Four KLIXON (repère 160, 43.14 €)
