Vue éclatée lave vaisselle CURTISS MG1249LV
Découvrez la vue éclatée complète lave vaisselle CURTISS MG1249LV, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle CURTISS MG1249LV et éviter les pannes imprévues. 67 pièces référencées.
Cette vue éclatée CURTISS MG1249LV référence 67 pièces détachées, dont dessus lave-vaisselle, crochet lave-vaisselle porte, boite lave-vaisselle produits, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle MICRO BLANC (repère 12, 16.16 €) · ECROU Lave-Vaisselle CARTER VIDANGE (repère 13, 12.88 €) · POMPE Lave-Vaisselle VIDANGE B30-6A (repère 20, 41.46 €) · TUYAU Lave-Vaisselle VIDANGE (repère 29, 24.53 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

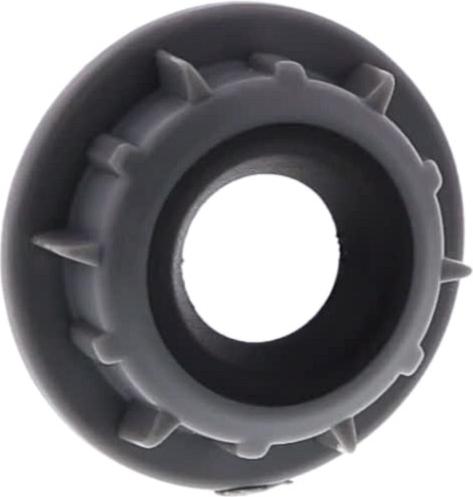

Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 1, 18.72 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 2, 6.38 €) · ENTRETOISE Lave-Vaisselle ECROU Alimentation BRAS Supérieur (repère 3, 10.7 €) · ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 4, 12.96 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle Gauche ou Droit 424MM (repère 1, 7.68 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 2, 6.38 €) · Contre porte Lave-Vaisselle + JOINT BAS DE PORTE **sans trou à la serrure** (repère 2, 86.53 €) · JOINT Lave-Vaisselle BAC FOND DE CUVE D150MM (repère 14, 15.21 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SONDE Lave-Vaisselle TH (repère 41, 20.34 €) · DURITE Lave-Vaisselle RESISTANCE/POMPE (repère 42, 17.39 €) · SUPPORT Lave-Vaisselle RESISTANCE (repère 43, 8.74 €) · RESISTANCE Lave-Vaisselle 1800w tube 32mm (repère 44, 49.8 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle GAUCHE (repère 5, 28.27 €) · CHARNIERE Lave-Vaisselle DROITE (repère 7, 27.37 €) · RESSORT Lave-Vaisselle CHARNIERE (repère 9, 19.77 €) · AXE Lave-Vaisselle CHARNIERE (repère 10, 3.6 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle Gauche ou Droit 424MM (repère 1, 7.68 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 2, 6.38 €) · Contre porte Lave-Vaisselle + JOINT BAS DE PORTE **sans trou à la serrure** (repère 2, 86.53 €) · FILTRE Lave-Vaisselle MICRO BLANC (repère 12, 16.16 €) · JOINT Lave-Vaisselle BAC FOND DE CUVE D150MM (repère 14, 15.21 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1750mm (repère 14, 21.84 €) · JOINT Lave-Vaisselle BOUCHON SEL (repère 23, 6.58 €) · JOINT Lave-Vaisselle POT A SEL (repère 25, 6.12 €)
