Vue éclatée seche linge CURTISS SE3

Name: CURTISS SE3
Brand: CURTISS
SKU: SE3

Découvrez la vue éclatée complète seche linge CURTISS SE3, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge CURTISS SE3 et éviter les pannes imprévues. 28 pièces référencées.

Cette vue éclatée CURTISS SE3 référence 28 pièces détachées, dont courroie sèche-linge 770j3, tambour sèche-linge, feutre sèche-linge arriere ou avant, avec leur position sur le schéma constructeur.

Réparer son sèche-linge CURTISS : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : Thermostat Sèche-Linge NC60 SUR GAINE (repère 7, 19.32 €) · RESISTANCE Sèche-Linge (repère 11, 58.13 €) · THERMOSTAT Sèche-Linge REARMABLE (repère 14).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : COURROIE Sèche-Linge 770J3 (repère 1, 23.91 €) · CLIPS MOTEUR (repère 8, 4.47 €) · CONDENSATEUR Sèche-Linge 8uF (repère 10, 13.05 €) · KIT Sèche-Linge TENDEUR COURROIE (repère 11, 19.97 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

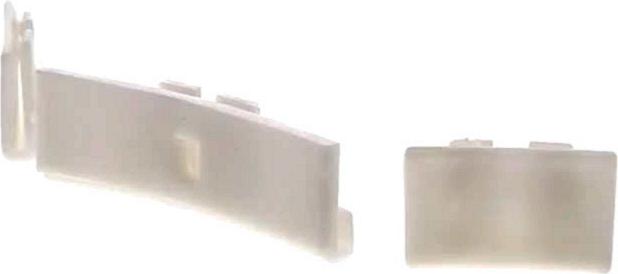

Sur cette vue : FEUTRE Sèche-Linge ARRIERE OU AVANT (repère 4) · PATIN Sèche-Linge AVANT (repère 6) · FEUTRE Sèche-Linge ARRIERE (repère 8, 13.23 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : Thermostat Sèche-Linge NC60 SUR GAINE (repère 7, 19.32 €) · TUYAU Sèche-Linge AIR INT+EXT (repère 17) · FILTRE Sèche-Linge (repère 25, 15.36 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COURROIE Sèche-Linge 770J3 (repère 1, 23.91 €) · FEUTRE Sèche-Linge ARRIERE OU AVANT (repère 4) · PATIN Sèche-Linge AVANT (repère 6) · Thermostat Sèche-Linge NC60 SUR GAINE (repère 7, 19.32 €) · FEUTRE Sèche-Linge ARRIERE (repère 8, 13.23 €) · CONDENSATEUR Sèche-Linge 8uF (repère 10, 13.05 €) · KIT Sèche-Linge TENDEUR COURROIE (repère 11, 19.97 €) · THERMOSTAT Sèche-Linge REARMABLE (repère 14)
