Vue éclatée seche linge CURTISS CSE62DIF VERSION 2 AP 0749931068
Découvrez la vue éclatée complète seche linge CURTISS CSE62DIF VERSION 2 AP 0749931068, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge CURTISS CSE62DIF VERSION 2 AP 0749931068 et éviter les pannes imprévues. 46 pièces référencées.

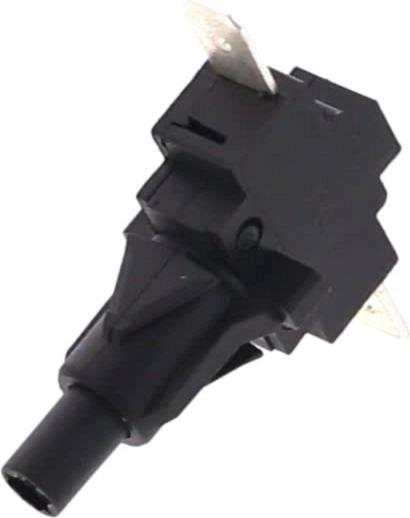

Cette vue éclatée CURTISS CSE62DIF VERSION 2 AP 0749931068 référence 46 pièces détachées, dont bouton 1/2 chauffe, tambour sèche-linge, palier sèche-linge, avec leur position sur le schéma constructeur.
Réparer son sèche-linge CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : Résistance Sèche-Linge 1000+1000W (repère 5, 82.38 €) · Thermostat Sèche-Linge 143°C (repère 6, 35.23 €) · JOINT Sèche-Linge THERMOSTAT (repère 8, 9.42 €) · THERMOSTAT Sèche-Linge REARMABLE (repère 12).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : COURROIE Sèche-Linge 1770J4 (repère 4) · CLAVETTE Sèche-Linge AXE MOTEUR (repère 22, 5.12 €) · MOTEUR Sèche-Linge (repère 23, 131.26 €) · CONDENSATEUR Sèche-Linge 8uF (repère 25, 12.03 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : PALIER Sèche-Linge (repère 3) · PATIN Sèche-Linge (kit de 3) (repère 29) · FEUTRE Sèche-Linge AVANT (repère 31).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : Thermostat Sèche-Linge NC60 SUR GAINE (repère 16, 21.62 €) · TUYAU Sèche-Linge EVACUATION (repère 18, 64.16 €) · TUYAU Sèche-Linge AIR INT+EXT (repère 18) · FILTRE Sèche-Linge PELUCHES (repère 30).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PALIER Sèche-Linge (repère 3) · COURROIE Sèche-Linge 1770J4 (repère 4) · Thermostat Sèche-Linge 143°C (repère 6, 35.23 €) · JOINT Sèche-Linge THERMOSTAT (repère 8, 9.42 €) · THERMOSTAT Sèche-Linge REARMABLE (repère 12) · Thermostat Sèche-Linge NC60 SUR GAINE (repère 16, 21.62 €) · JOINT Sèche-Linge HUBLOT (repère 22, 17.8 €) · CLAVETTE Sèche-Linge AXE MOTEUR (repère 22, 5.12 €)
Guides utiles
Sèche-linge qui ne chauffe plus : klixons, résistance ou pompe à chaleur ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
