Vue éclatée seche linge CURTISS SC5
Découvrez la vue éclatée complète seche linge CURTISS SC5, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge CURTISS SC5 et éviter les pannes imprévues. 41 pièces référencées.
Cette vue éclatée CURTISS SC5 référence 41 pièces détachées, dont palier sèche-linge, patin sèche-linge grand modele, charniere sèche-linge hublot, avec leur position sur le schéma constructeur.
Réparer son sèche-linge CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

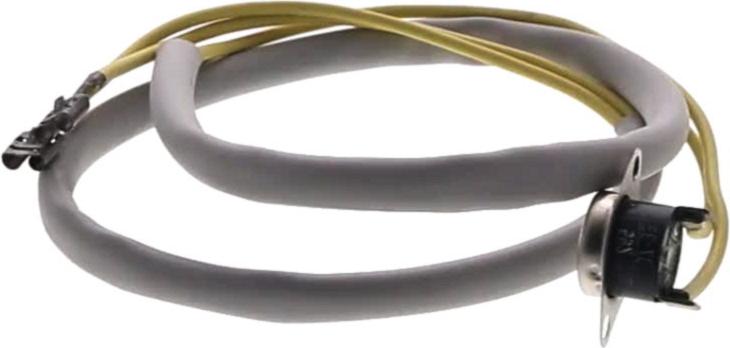

Sur cette vue : THERMOSTAT Sèche-Linge SORTIE (repère 9, 42.03 €) · Thermostat Sèche-Linge (repère 14, 51.65 €) · RESISTANCE Sèche-Linge E (repère 16) · THERMOSTAT Sèche-Linge REARMABLE (repère 19).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : POULIE Sèche-Linge TENDEUR KIT E (repère 9) · MOTEUR Sèche-Linge (repère 10, 142.01 €) · CONDENSATEUR Sèche-Linge 8uF (repère 11, 13.86 €) · CLIPS MOTEUR (repère 12, 4.24 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : PALIER Sèche-Linge (repère 1) · PATIN Sèche-Linge GRAND MODELE (repère 1) · FEUTRE Sèche-Linge AVANT (repère 2) · PATIN Sèche-Linge PETIT MODELE (repère 3, 7.8 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : FILTRE Sèche-Linge (repère 8) · KIT Sèche-Linge TUYAU EVACUAT CONDENS (repère 8, 20.89 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PALIER Sèche-Linge (repère 1) · PATIN Sèche-Linge GRAND MODELE (repère 1) · FEUTRE Sèche-Linge AVANT (repère 2) · PATIN Sèche-Linge PETIT MODELE (repère 3, 7.8 €) · JOINT Sèche-Linge TAMBOUR (repère 4, 12.04 €) · FILTRE Sèche-Linge (repère 8) · POULIE Sèche-Linge TENDEUR KIT E (repère 9) · THERMOSTAT Sèche-Linge SORTIE (repère 9, 42.03 €)
