Vue éclatée seche linge CURTISS CSCZ82EBDI
Découvrez la vue éclatée complète seche linge CURTISS CSCZ82EBDI, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge CURTISS CSCZ82EBDI et éviter les pannes imprévues. 31 pièces référencées.

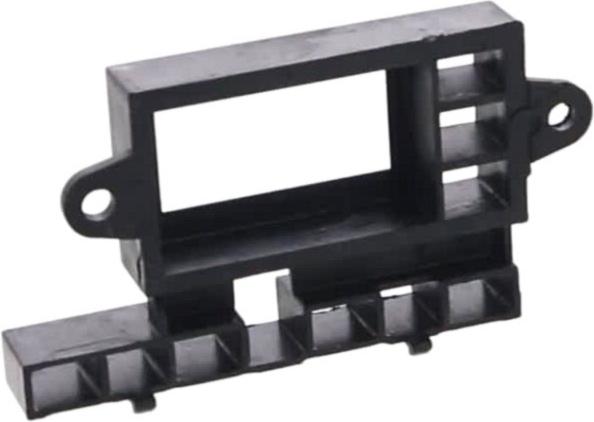

Cette vue éclatée CURTISS CSCZ82EBDI référence 31 pièces détachées, dont led sèche-linge rampe, support sèche-linge bouton, platine sèche-linge affichage, avec leur position sur le schéma constructeur.
Réparer son sèche-linge CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : RESISTANCE Sèche-Linge 2200W HIH-2150 (repère 77, 137.73 €).
Le tambour ne tourne plus

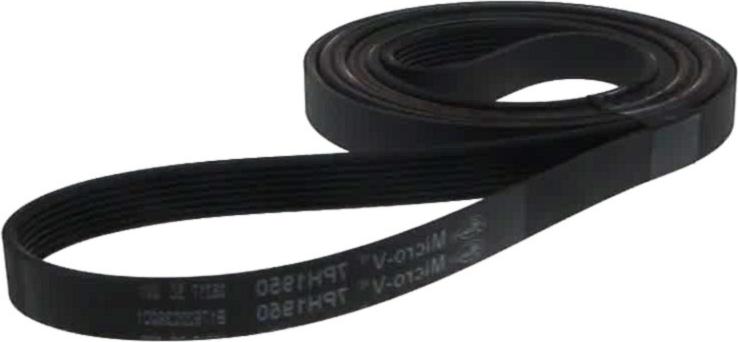

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

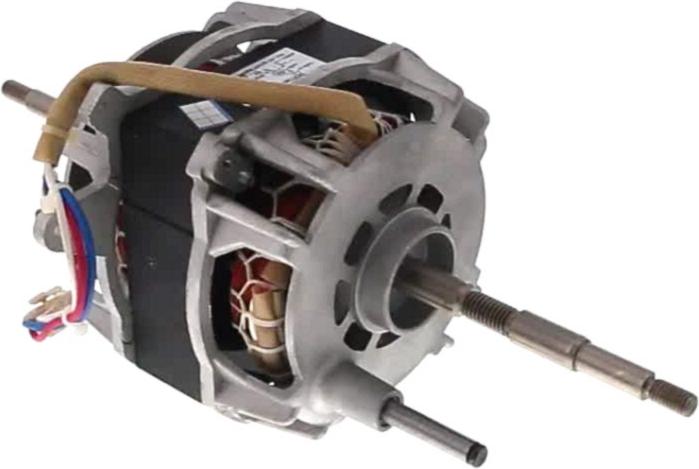

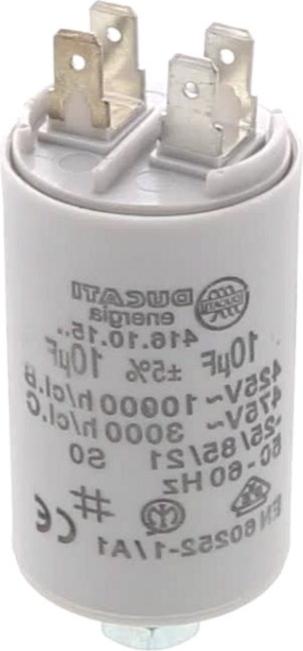

Sur cette vue : CONDENSATEUR Sèche-Linge 10uF 450VAC R50241888 (repère 80, 20.81 €) · RONDELLE Sèche-Linge POULIE (repère 87, 14.54 €) · MOTEUR Sèche-Linge (repère 90, 164.96 €) · POULIE Sèche-Linge TENDEUR (repère 92, 22.74 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : FEUTRE Sèche-Linge AVANT (repère 61, 20.89 €).
Séchage long ou linge humide

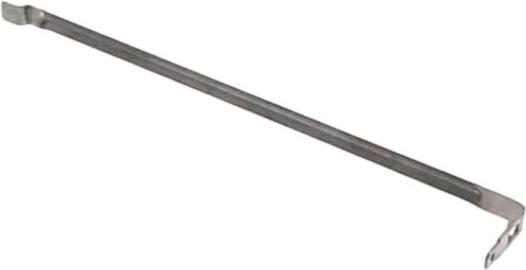

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

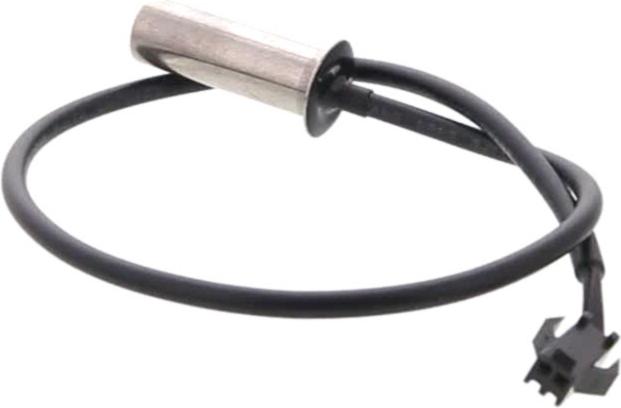

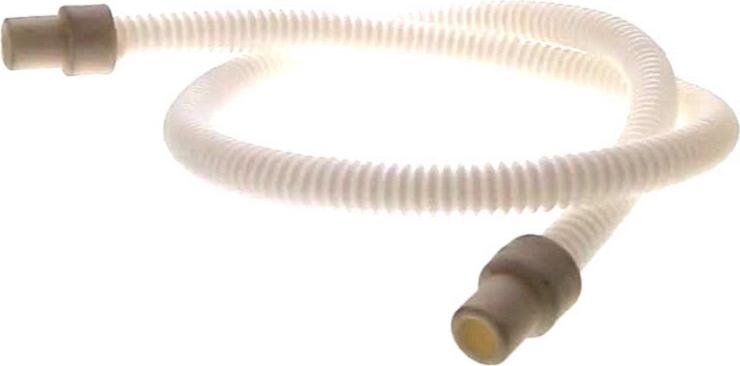

Sur cette vue : TUYAU Sèche-Linge EVACUATION RESERVOIR EAU (repère 42, 7.65 €) · FILTRE Sèche-Linge PELUCHE (repère 59, 29.22 €) · SONDE Sèche-Linge TEMPERATURE (repère 64, 7.09 €) · JOINT Sèche-Linge SONDE (repère 65, 6.12 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

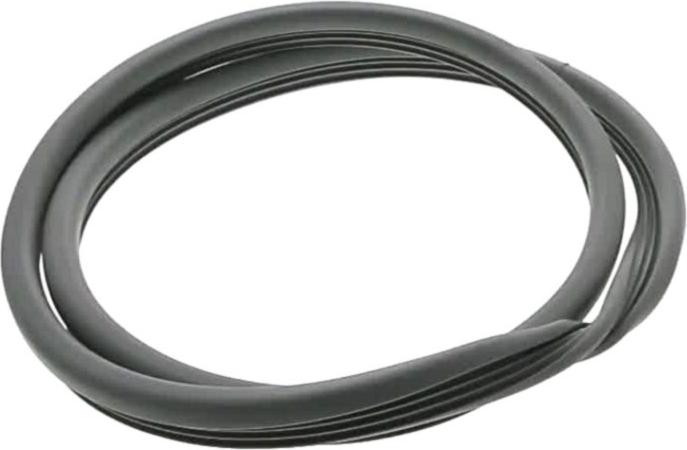

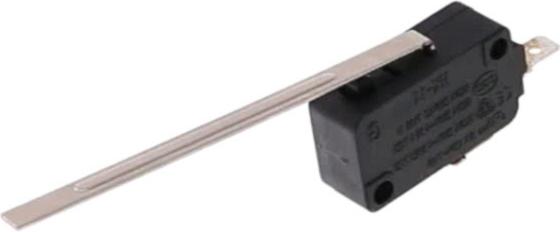

JOINT Sèche-Linge PORTE (3 LEVRES) (repère 34, 44.91 €) · FILTRE Sèche-Linge PELUCHE (repère 59, 29.22 €) · JOINT Sèche-Linge PORTE 3 LEVRES (repère 60, 36.52 €) · FEUTRE Sèche-Linge AVANT (repère 61, 20.89 €) · JOINT Sèche-Linge SONDE (repère 65, 6.12 €) · CONDENSATEUR Sèche-Linge 10uF 450VAC R50241888 (repère 80, 20.81 €) · POULIE Sèche-Linge TENDEUR (repère 92, 22.74 €) · Interrupteur Sèche-Linge HK-14 Gauche 2 COSSES + 1 LAMELLE (repère 98, 10.95 €)
