Vue éclatée lave vaisselle ARISTON KLS63S 05613
Découvrez la vue éclatée complète lave vaisselle ARISTON KLS63S 05613, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle ARISTON KLS63S 05613 et éviter les pannes imprévues. 29 pièces référencées.
Cette vue éclatée ARISTON KLS63S 05613 référence 29 pièces détachées, dont entonnoir lave-vaisselle sel, bouton lave-vaisselle m/a noir, interrupteur lave-vaisselle m/a na nc, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE (repère 20, 13.71 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 2, 24.05 €) · BRAS Lave-Vaisselle Inférieur (repère 8, 38.79 €) · FLASQUE Lave-Vaisselle MOTEUR CYCLAGE (repère 24, 26.36 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 2, 24.05 €) · JOINT Lave-Vaisselle BAC A SEL (repère 6, 14.63 €) · JOINT TUYAU ARRIVEE EAU (repère 12, 6.03 €) · JOINT Lave-Vaisselle ETANCHEITE (repère 22, 25.42 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

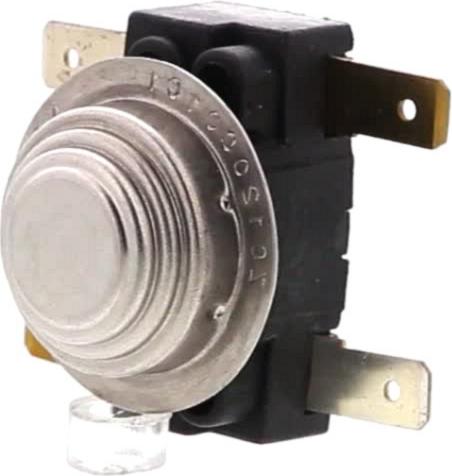

Sur cette vue : SONDE Lave-Vaisselle DETECTEUR DE SEL (repère 7, 21.25 €) · Thermostat Lave-Vaisselle NA45 NC85 PORTE (repère 13, 44.27 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 2, 24.05 €) · JOINT Lave-Vaisselle BAC A SEL (repère 6, 14.63 €) · JOINT TUYAU ARRIVEE EAU (repère 12, 6.03 €) · Thermostat Lave-Vaisselle NA45 NC85 PORTE (repère 13, 44.27 €) · JOINT Lave-Vaisselle ETANCHEITE (repère 22, 25.42 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 28, 45.31 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
