Vue éclatée four ARISTON MB91.3IX MB913IX 29223
Découvrez la vue éclatée complète four ARISTON MB91.3IX MB913IX 29223, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four ARISTON MB91.3IX MB913IX 29223 et éviter les pannes imprévues. 33 pièces référencées.
Cette vue éclatée ARISTON MB91.3IX MB913IX 29223 référence 33 pièces détachées, dont résistance cuisinière voute 1050+2000w, thermostat cuisinière, bandeau four inox, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : Résistance Cuisinière VOUTE 1050+2000W (repère 1, 66.6 €) · Résistance Four SOLE 1300W 230V (repère 16, 54.15 €) · GRILLE Cuisinière FOUR 570*375 (repère 36, 56.52 €) · GRILLE Cuisinière LATERAL Droit ou Gauche (repère 37, 50.58 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Cuisinière VOUTE 1050+2000W (repère 1, 66.6 €) · Résistance Four SOLE 1300W 230V (repère 16, 54.15 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

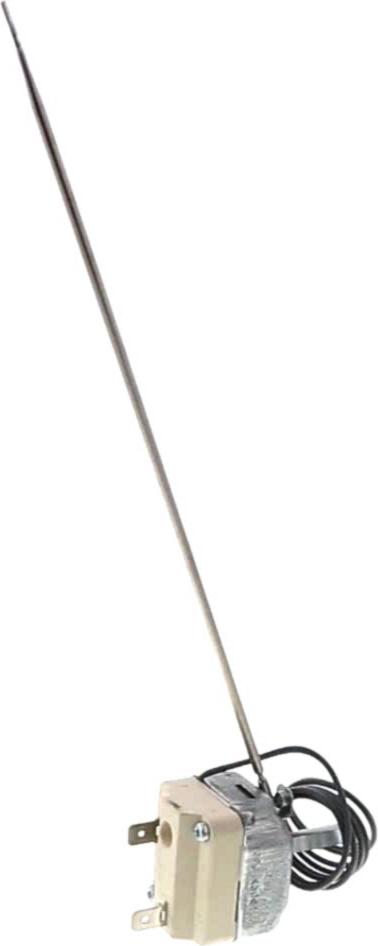

Sur cette vue : THERMOSTAT Cuisinière (repère 3, 45.32 €) · SUPPORT Cuisinière BULBE Thermostat VERTICAL (repère 9) · Thermostat Four FOUR 5519062806 (repère 10, 41.09 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : VITRE Four Extérieure (repère 19, 223.04 €) · VITRE Cuisinière Intérieure PORTE FOUR 565*308 (repère 21, 73.79 €) · CHARNIERE Cuisinière PORTE FOUR 17 STRIES 214MM (repère 33, 38.07 €) · SUPPORT Cuisinière CHARNIERE (repère 34, 24.98 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

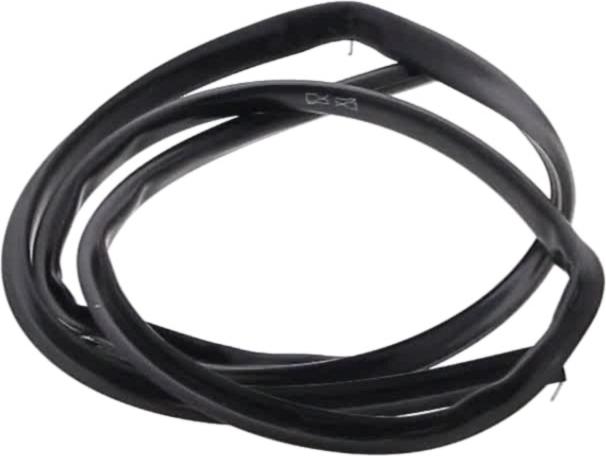

THERMOSTAT Cuisinière (repère 3, 45.32 €) · SUPPORT Cuisinière BULBE Thermostat VERTICAL (repère 9) · Thermostat Four FOUR 5519062806 (repère 10, 41.09 €) · JOINT Cuisinière MOUFLE (repère 38, 34.29 €) · JOINT Cuisinière PROTECTION LAMPE (repère 44, 25.73 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
