Vue éclatée four ARISTON FO88CIX 25520

Name: ARISTON FO88CIX 25520
Brand: ARISTON
SKU: FO88CIX 25520

Découvrez la vue éclatée complète four ARISTON FO88CIX 25520, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four ARISTON FO88CIX 25520 et éviter les pannes imprévues. 18 pièces référencées.

Cette vue éclatée ARISTON FO88CIX 25520 référence 18 pièces détachées, dont thermostat four securite t300 271p, plaque four fond de four, plat four leche frite, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière ARISTON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

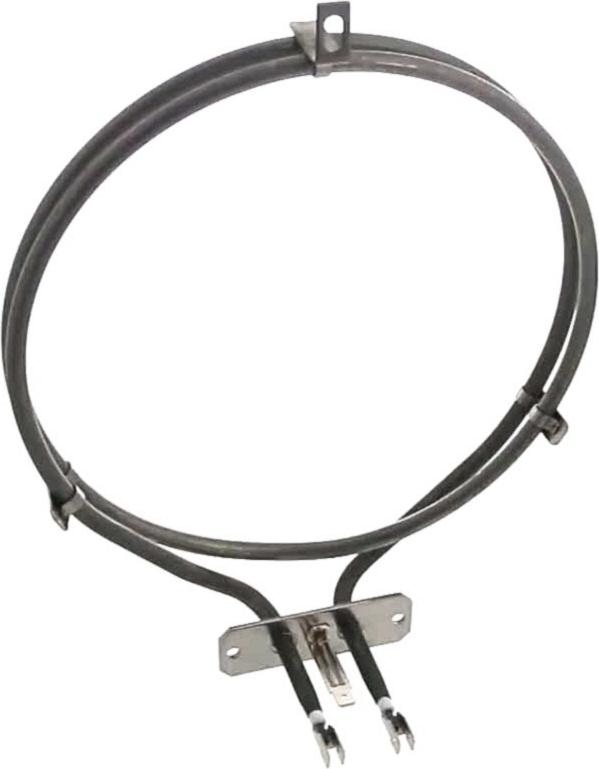

Sur cette vue : GRILLE Four FOUR 448*365 (repère 24, 37.4 €) · Résistance Four RONDE 1600W (repère 51, 38.92 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : Résistance Four RONDE 1600W (repère 51, 38.92 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

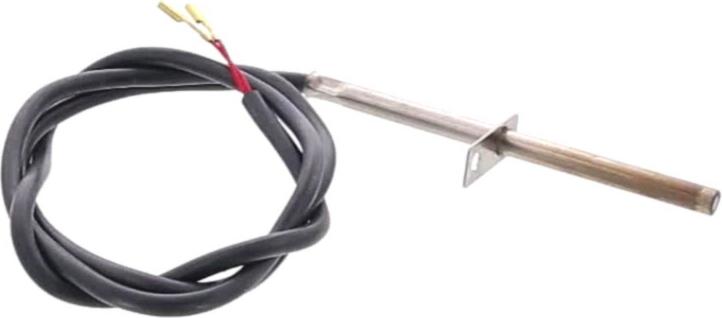

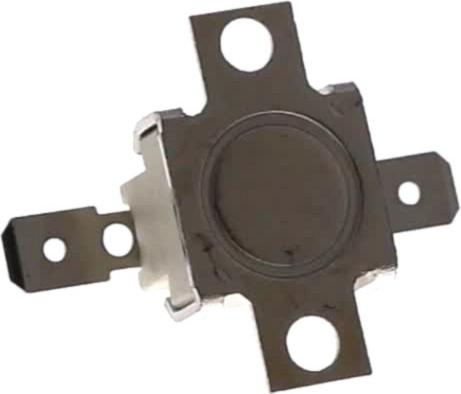

Sur cette vue : THERMOSTAT Four SECURITE T300 271P (repère 7, 36.51 €) · SONDE Four TH (repère 85, 64.85 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

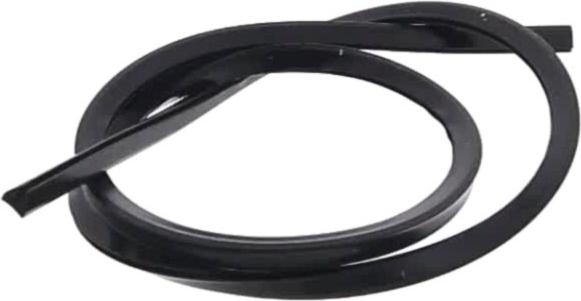

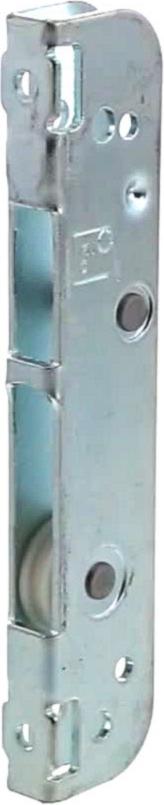

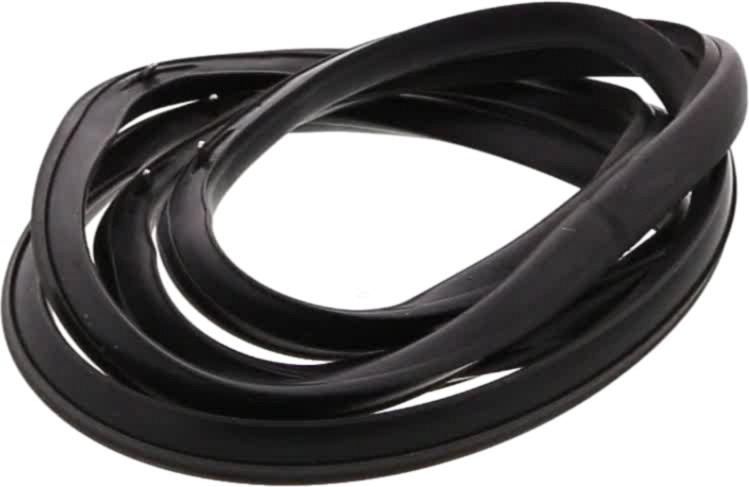

Sur cette vue : JOINT Four PORTE (repère 46, 43.77 €) · SUPPORT Four CHARNIERE Porte FOUR Gauche ou Droit (repère 61, 17.71 €) · JOINT Four PORTE FOUR (repère 68, 41.34 €) · JOINT Four Supérieur PORTE (repère 98, 51.52 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Four SECURITE T300 271P (repère 7, 36.51 €) · JOINT Four PORTE (repère 46, 43.77 €) · JOINT Four PORTE FOUR (repère 68, 41.34 €) · JOINT Four Supérieur PORTE (repère 98, 51.52 €)
