Vue éclatée four ARISTON FZ103GP.1ANF.H FZ103GP1ANFH 53765
Découvrez la vue éclatée complète four ARISTON FZ103GP.1ANF.H FZ103GP1ANFH 53765, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four ARISTON FZ103GP.1ANF.H FZ103GP1ANFH 53765 et éviter les pannes imprévues. 39 pièces référencées.
Cette vue éclatée ARISTON FZ103GP.1ANF.H FZ103GP1ANFH 53765 référence 39 pièces détachées, dont moteur four tangentiel 64632 m0539, thermostat four 130°c, platine four puissance "a programmer", avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four FOUR 448*365 (repère 8, 37.99 €) · Résistance Four VOUTE 2700W (repère 13, 61.11 €) · Résistance Four RONDE 1600W (repère 14, 34.68 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four VOUTE 2700W (repère 13, 61.11 €) · Résistance Four RONDE 1600W (repère 14, 34.68 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Four 130°C (repère 2, 40.98 €) · SONDE Four TH (repère 11, 62.89 €) · THERMOSTAT Cuisinière 250°C 16A 250V (repère 12, 53.17 €).
Porte et joint

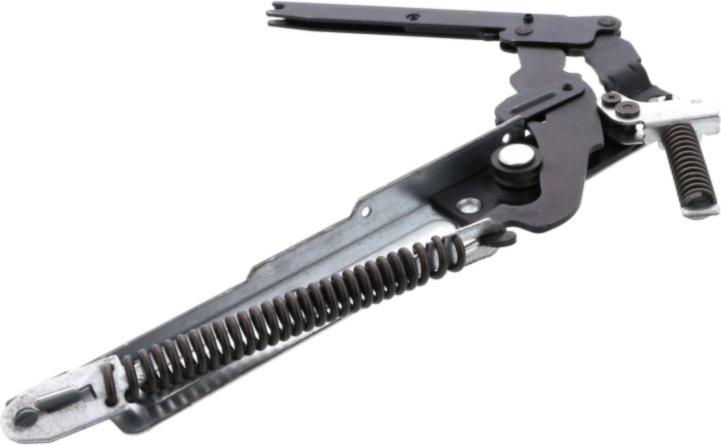

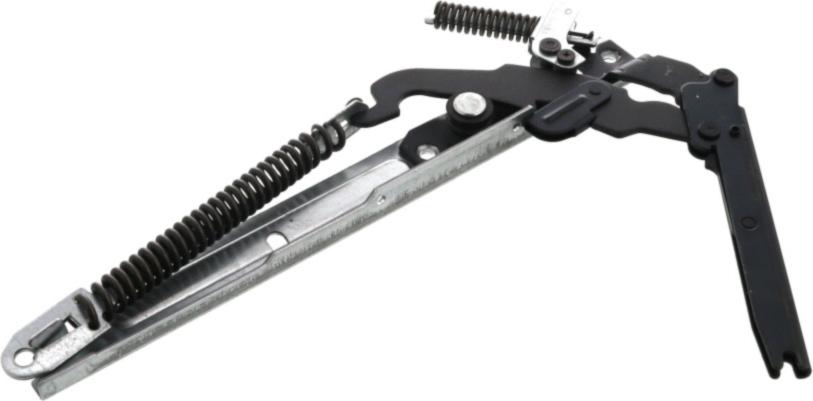

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : SUPPORT CHARNIERE (repère 4, 10.66 €) · VITRE Four INTERIEURE 530*386 (repère 8, 212.7 €) · JOINT Four LATERAL VITRE INTERMEDIAIRE (repère 11, 19.58 €) · JOINT Cuisinière HUBLOT ECLAIRAGE (repère 17).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Four 130°C (repère 2, 40.98 €) · JOINT Four LATERAL VITRE INTERMEDIAIRE (repère 11, 19.58 €) · THERMOSTAT Cuisinière 250°C 16A 250V (repère 12, 53.17 €) · JOINT Cuisinière HUBLOT ECLAIRAGE (repère 17) · JOINT Four PYRO (repère 24)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
