Vue éclatée lave linge SAMSUNG WW10T734DWHS3
Découvrez la vue éclatée complète lave linge SAMSUNG WW10T734DWHS3, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SAMSUNG WW10T734DWHS3 et éviter les pannes imprévues. 42 pièces référencées.
Cette vue éclatée SAMSUNG WW10T734DWHS3 référence 42 pièces détachées, dont joint lave-linge bouchon filtre, durite lave-linge cuve/pompe, joint lave-linge hublot, avec leur position sur le schéma constructeur.
Réparer son lave-linge SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

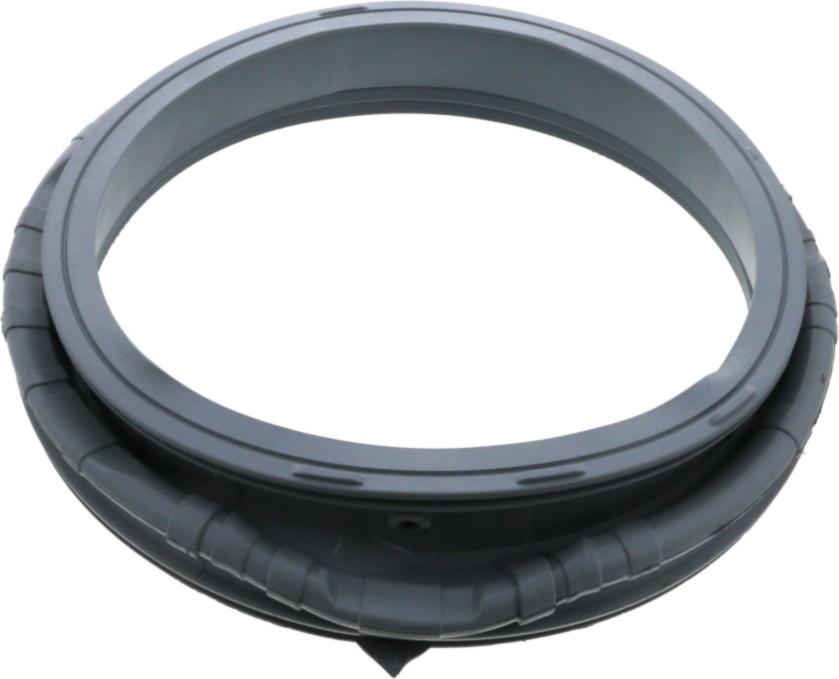

Sur cette vue : JOINT Lave-Linge BOUCHON FILTRE (repère 1, 6.07 €) · DURITE Lave-Linge CUVE/POMPE (repère 1, 53.32 €) · JOINT Lave-Linge HUBLOT (repère 1, 83.18 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 1, 7.49 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1214J5EL (repère 3, 54.18 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE PX2025 30W B15-6A 0.33A (repère 1, 46.74 €) · JOINT Lave-Linge BOUCHON FILTRE (repère 1, 6.07 €) · DURITE Lave-Linge CUVE/POMPE (repère 1, 53.32 €) · BOUCHON Lave-Linge FILTRE **remplacé par filtre complet** (repère 1, 21.52 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge 80N (repère 1, 39.57 €) · RESSORT Lave-Linge CUVE (repère 3, 18 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2000W (repère 3, 50.31 €) · SONDE Froid TEMPERATURE (repère 3, 35.62 €) · SONDE Lave-Linge CAPTEUR A EFFET (repère 3, 5.95 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge BOUCHON FILTRE (repère 1, 6.07 €) · JOINT Lave-Linge HUBLOT (repère 1, 83.18 €) · BOUCHON Lave-Linge FILTRE **remplacé par filtre complet** (repère 1, 21.52 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 1, 7.49 €) · FILTRE Lave-Linge POMPE VIDANGE (repère 1, 10.04 €) · AMORTISSEUR Lave-Linge 80N (repère 1, 39.57 €) · JOINT Lave-Linge CORPS DE POMPE (repère 1, 7.43 €) · JOINT Lave-Linge AXE TAMBOUR (repère 2, 8.4 €)
